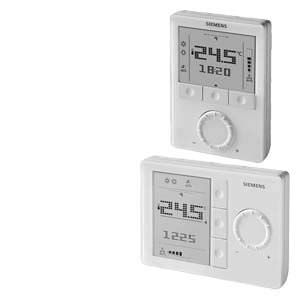

RDG1..0T.. - Room thermostat for fan coil units and universal applications, 7-day time switch Siemens

RDG100T

S55770-T159

Комнатный термостат, AC 230 В, для фэнкойлов и универсальных приложений ОВК; 7-дневное расписание

AC 230 V

Oтопление: 0.5…6 K
Oхлаждение: 0.5…6 K

2

Вентилятор: 3 или 1-х скоростной переключатель

AC 230 V

5 (4) A

3

Макс. 1 A

Клапан‚ эл.нагрев; 2-позицион.‚ ШИМ‚ 3-точечн.

AC 230 V

93 x 128 x 30.8 мм

RDG100T/H

S55770-T235

Room thermostat, AC 230 V, for fan coil units and universal applications, 7-day time switch, horizontal

AC 230 V

Heating: 0.5…6 K
Cooling: 0.5…6 K

2

Fan: 1- or 3-speed

AC 230 V

5 (4) A

3

Max. 1 A

Valve, el. heater; 2-position, PWM, 3-position

AC 230 V

128 x 93 x 30.8 мм

RDG160T

S55770-T343

Room thermostat, AC 24 V, for fan coil units (3-speed or ECM fan), universal applications and heat pump applications. 7-day time switch. Outputs DC 0..10V or ON/OFF

AC 24 V; DC 24 V

Heating: 0.5…6 K
Cooling: 0.5…6 K

2

Fan: 1- or 3- speed; Valve: N.O. contacts; El. heater and external equipment: N.O. contacts

AC 24…230 V

5 (4) A

Valve, el. heater: 2; Fan: 1 (ECM)

DC 0...10 V

Valve, el. heater: Max. ±1 мA; Fan: Max. ±5 мA

93 x 128 x 30.8 мм

Диапазон задания уставки

5…40 °C

Дифференциал переключения

Heating: 0.5…6 K
Cooling: 0.5…6 K

Колич. аналоговых входов

2

Колич. дискретных входов

1

Колич. дискретных выходов

3

Дискретный выход, ток коммутируемой цепи

5 (4) A

Способ монтажа

Wall mounting with screws

Класс защиты

IP30

Описание

N3181
