Дверные выключатели 8UC Siemens

Область применения

Дверные механические выключатели 8UC7 используются в случае, если, необходимо обеспечить управление узлами и элементами, расположенными за перегородкой, дверью или сьемной крышкой.

Варианты блокировки

Дверные механические выключатели поддерживают следующие варианты блокировок:

• В положении "0" (OFF) дверь шкафа может быть открыта, но при наличии навесного зама на ручке выключателя, дверь останется закрытой.
• В пололжении "I" (ON) дверь шкафа не открывается, так  же в этой позиции невозможно использование навесного замка. Но конструкция общих блокировок шкафа может оставлять возможность открытия двери, для осуществления оперативных действий.

Другие условия:

• В случае, когда блокировка двери шкафа необязательна, блокировочные конструктивные элементы могут быть удалены из механизма дверного выключателя.
• Использование навесного замка также возможно и в позиции "I", тогда у ручки выключателя остается небольшой свободный ход . Однако его недостаточно для разблокировки блокировочного механизма выключателя и открытия двери шкафа.

Услловия эксплуатации

Дверные выключатели могут эксплуатироваться в температурном диаппазоне от -25 °C до +60 °C.

Благодоря использованию пластиков с вололконным наполнением для изготовлении ручек и панелей и защитных покрытий металических частей, дверные выключатели могут применяться для работы в жестких условиях эксплуатации (в агрессивной среде или при повышенной влажности).

Обзор

Поворотный выключатель может быть задействован так же при закрытой двери шкафа.

Поворотные выключатели доступны для заказа в cтандартном исполнении (STANDART) и в исполнении аварийного выключятеля (EMERGENCY-STOP), ниже приведены отличия данных исполнений выключателя:

• В стандартном исполнении накладная панель серого цвета с черной надписью, наконечник ручки так же серго цвета.
• В аварийном исполнении накладная панель желтого цвета с черной надписью, наконечник ручки красного цвета.

Основные размеры

1) Механизмы тестировались с троекратным превышением усилия включения (согласно EN 60947-3). Так же данная проверка производилась и для выключения.

2) Выключение/включение можно производить двумя руками.

Степень защиты

Степень защиты смонтированного изделия, соответствует IP65.

Стандарты

Поворотный механизм ручки 8UC7, соответствует следующим стандартам:

Устройсво

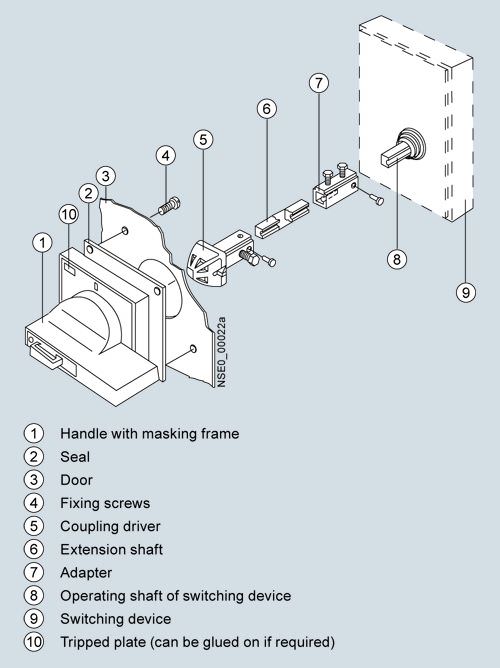

Поворотный механизм состоит: из самой ручки, накладлной панели,  для установки на дверь шкафа, соединительного вала (300 мм) и втулок для его крепления и механизма выключателя.

Поворотный механизм для  выключателей 3KA/3KL/3KM не имеет соеденительной муфты вала так как вал входит непосредственно в механизм выключателя . Соеденилельные валы длинной 600 мм, так же доступны для заказа.

Проект, схематическое представление

Положения выключателя

В выключателе имеется два положения "0" и "I" , что соответствует положению на 9.00

и 12 часов соответственно.

Положения двухпозиционного выключателя с  90° действующим углом

Особенности

Блокировка

Навесное блокировочное устройство может использоваться с навесными замками  (диамерт душуи от 4.5 до 8.5 мм) и устанавливается непосредственно на поворотную ручку  (соответствует DIN 7465).

С блокировочным устройством может использоваться до трех замков с диаметром душки 8.5 мм и до пяти замков сдиаметром одушки 6 мм.

Исключение ошибок при сборке

Для исключения ошибок при сборке в деталях устройства есть специальные пазы и выступы, исключающие возможность неправильного соединения деталей.

Упоры

Упоры устанавливаются в изделие для предотвращения его поломки, при приложении черезмерного усилия при включении/выключении. Данные дополнения поставляются отдельно от поворотных механизмов, и , при необходимости могут быть установленны. Данные дополенения поставляются отдельно от поворотных механизмов и при необходимости могут быть установлены. Упоры используются с механизмими 1-го и 2-го типоразмеров и ограничивают угол поворота ручки не более 90°. (Исключение, механизм 3RV, для запуска электромооров.)

Компенсация погрешностей

Поворотные механизмы 8UC7 могут иметь эксцентричность максимум 3 mm между приводным валом переключающего устройства и управляющим механизмом. Поддержка вала рекомендуется с большими допусками.

Допустимые радиальные эксцентрические и осевые погрешности в mm

Выдвижное усилие

Выдвижные усилия могут блокировать механизмы, например стаскивать вал или разрушать механизм управления, это усилие составляет 800 Н когда тяговое усилие воздействует непосредственно на механизм в направлении вала.
