IM 155-5 DP Siemens

Область применения



Интерфейсный модуль IM 155-5 DP ST позволяет подключать станцию ET 200MP к сети PROFIBUS и поддерживать автономный обмен данными с ведущим сетевым устройством.

Обзор


  • Интерфейсный модуль для подключения станции ET 200MP к сети PROFIBUS в режиме ведомого DP устройства.
  • Поддержка обмена данными через сеть PROFIBUS с ведущим сетевым устройством.
  • До 12 модулей ввода-вывода на станцию.
  • Автоматическое определение скорости обмена данными в сети в диапазоне от 9.6 кбит/с до 12 Мбит/с.
  • Диапазон адресов в сети PROFIBUS от 1 до 125; установка адреса с помощью DIP переключателей.
  • Поддержка функций идентификации и обслуживания IM0 ... IM3.

Дизайн

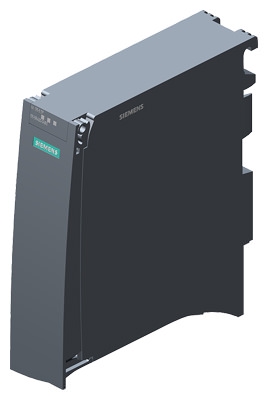

Интерфейсный модуль IM 155-5 DP ST устанавливается на профильную шину S7-1500 и характеризуется следующими показателями:

  • Светодиоды индикации наличия ошибок (Error), нормальной работы (RUN) и запроса на обслуживание (MAINT).
  • Подключение к сети PROFIBUS через 9-полюсное гнездо соединителя D-типа. Один соединитель PROFIBUS типа 6ES7972-0BB70-0XA0 включен в комплект поставки.
  • Соединитель подключения цепи питания =24 В с возможностью подключения приходящего и уходящего кабеля.
  • Защита модуля от несанкционированного доступа с помощью блокировки, опломбирования или кабельной стяжки.

Технические данные





6ES7 155-5BA00-0AB0

Общие сведения



Функции:



  • данные идентификации и обслуживания I&M

Есть; I&M0 ... I&M3

Инструментальные средства проектирования:



  • STEP 7

От V5.5 SP3 / -

Напряжение питания



Род тока

Постоянный

Номинальное значение

=24 В

Защита от неправильной полярности напряжения

Есть

Допустимый перерыв в питании:



  • допустимый перерыв в питании

5 мс

Аппаратная конфигурация



Количество модулей ввода-вывода на станцию, не более

12

Интерфейсы



Количество интерфейсов PROFIBUS

1

1-й интерфейс:



  • протоколы:



    • ведомое устройство PROFIBUS DP

Есть

Тип интерфейса



RS 485



  • скорость обмена данными, не более

12 Мбит/с

Протоколы



PROFIBUS:



  • сервисы:



    • SYNC совместимость

Есть

    • FREECE совместимость

Есть

    • DPV1

Есть

Состояния/ прерывания/ диагностика



Индикатор состояния

Есть

Аварийные сообщения:



  • поддержка

Есть

Диагностические сообщения:



  • диагностические функции

Есть

Диагностические светодиоды индикации:



  • нормальной работы модуля RUN

Есть; зеленый светодиод

  • наличия ошибок в работе модуля ERROR

Есть; красный светодиод

  • запроса на обслуживание MAINT

Есть; желтый светодиод

Изоляция



Испытательное напряжение изоляции

=707 В (типовой тест)

Условия эксплуатации



Диапазон рабочих температур:



  • горизонтальная установка, нижняя граница

0 °C

  • горизонтальная установка, верхняя граница

60 °C

  • вертикальная установка, нижняя граница

0 °C

  • вертикальная установка, верхняя граница

40 °C

Габариты



Ширина

35 мм

Высота

147 мм

Глубина

129 мм

Масса



Приблизительно

360 г
