F модуль ввода аналоговых сигналов Siemens

Область применения



Модуль используется в станциях ET 200iSP, работающих под управлением SIMATIC IM 151-7 F-CPU, S7-31xF-2 DP, S7-416F-2 и S7-400F/FH.

Он позволяет подключать к станции датчики 0 ... 20 мА и 4 ... 20 мА (при необходимости с поддержкой протокола HART).

Обзор


  • Аналоговые входы для F систем на базе контроллеров SIMATIC S7.
  • Использование в станциях ET 200iSP с интерфейсными модулями IM 152-1.

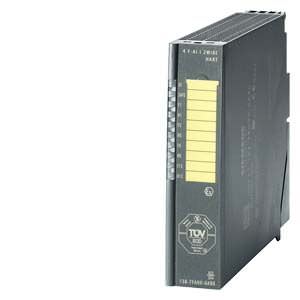

Модуль 4 F-AI Ex HART характеризуется следующими показателями:

  • Подключение аналоговых датчиков, расположенных в опасных зонах.
  • 4 аналоговых входа при одноканальном (SIL2/ категория 3/ PLe) подключении датчиков или 4 аналоговых входа при двухканальном (SIL3/ категория 4/ PLe) подключении датчиков к двум модулям 4 F-AI Ex HART.
  • Гальваническое разделение цепей каналов с цепями внутренней шины станции.
  • Диапазоны измерений:
    • 0 ... 20 мА или
    • 4 ... 20 мА.
  • Типы датчиков:
    • 2-проводные датчики силы тока,
    • HART приборы полевого уровня.
  • Программируемая диагностика.
  • Программируемые диагностические прерывания.
  • Встроенный буфер диагностических сообщений.
  • Поддержка протокола HART версий 5, 6, 7.
  • Поддержка функций обновления встроенного программного обеспечения.
  • Поддержка идентификационных функций.
  • Работа только в режиме обеспечения безопасности.

Дизайн


  • 4 выхода питания датчиков (=12 ... 26 В) с защитой от коротких замыканий, изолированные от внутренней шины станции.
  • Красный светодиод SF индикации наличия ошибок в работе модуля.
  • Зеленый светодиод SAFE индикации работы в режиме обеспечения безопасности.
  • По одному красному светодиоду на канал для индикации наличия ошибок в их работе.
  • Зеленый светодиод индикации процессов обмена данными по протоколу HART.
  • Простота установки по аналогии с другими модулями ET 200iSP.
  • Удобное подключение внешних цепей.

Функции



Модуль выполняет аналого-цифровое преобразование входных аналоговых сигналов станции и формирует цифровые значения соответствующих параметров, используемых центральным процессором для обработки информации.

Функции обеспечения безопасности поддерживаются на уровне встроенного программного обеспечения модуля.

Набор поддерживаемых функций:

  • Разрешение 15 бит + знаковый разряд.
  • Диапазоны измерений:
    • 0 ... 20 мА или
    • 4 ... 20 мА или
    • 4 ... 20 мА (с HART).
  • Поддержка прерываний
    модуль способен пересылать диагностические прерывания в центральный процессор контроллера.
  • Диагностика
    модуль способен пересылать в центральный процессор контроллера исчерпывающий набор диагностической информации.

Технические данные





6ES7138-7FA00-0AB0

Цепи питания



Количество выходов питания датчиков

4

  • защита от короткого замыкания

Есть

  • ток выхода, не более

25 мА

Ток, потребляемый из цепи UL+, не более

485 мА

Потери мощности, типовое значение

3.8 Вт

Адресное пространство



Адресное пространство на модуль, не более

16 байт

Аналоговые входы



Количество входов

4

Длина экранированного кабеля, не более

500 м

Диапазоны измерений

0 ... 20 мА или 4 ... 20 мА (с поддержкой или без поддержки протокола HART)

Параметры аналого-цифрового преобразования



Принцип преобразования

Интегрирование (Sigma-Delta)

Время интегрирования и преобразования, разрешение на канал



  • разрешение с учетом знакового разряда, не более

16 бит

  • время интегрирования

Настраивается

  • частота подавления помех f1

50/ 60 Гц

Сглаживание измеряемых значений:

Настраивается на один из следующих 4 режимов

  • нет

1 цикл

  • низкое

За 4 цикла

  • среднее

За 32 цикла

  • сильное

За 64 цикла

Датчики



Подключаемые датчики:



  • 2-проводные датчики силы тока

Есть

  • нагрузка для 2-проводного передатчика, не более

750 Ом

Подавление помех/ погрешности



Нелинейность по отношению к конечной точке шкалы

±0.015 %

Температурная погрешность преобразования по отношению к конечной точке шкалы

±0.005 %/K

Перекрестные наводки между входами, не менее

-50 дБ

Базовая погрешность преобразования (рабочая погрешность при 25 °C) по отношению к конечной точке шкалы

±0.1 %

Подавление помех при частоте f = n x (fl +/- 1%), где fl - частота следования помех



  • режим последовательного подавления (пиковое значение помех меньше номинального значения диапазона), не менее

40 дБ

  • подавление синфазных сигналов, не менее

50 дБ

Состояния/ прерывания/ диагностика



Диагностические прерывания

Есть, настраиваются

Диагностика:



  • считывание диагностической информации

Возможно

  • обрыва внешних цепей

Есть

  • коротких замыканий

Есть

Индикатор наличия ошибок в работе модуля

Красный светодиод SF

Гальваническое разделение цепей



Гальваническое разделение цепей аналоговых входов:



  • между собой

Нет

  • с внутренней шиной станции

Есть

  • с цепью питания UL+

Есть

Стандарты, одобрения, сертификаты



Марка CE

Есть

Габариты и масса



Габариты (Ш х В х Г) в мм

30х 129х 136.5

Масса

299 г
