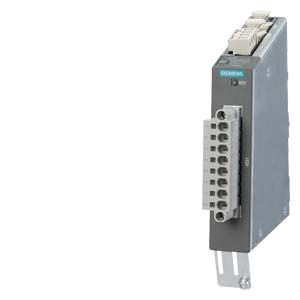

Терминальный модуль TM120 Siemens

Обзор



 Через терминальный модуль TM120 возможна обработка 4 датчиков температуры (KTY84-130 или PTC). Входы датчиков температуры безопасных электрически разделены с электроникой формирования сигнала в терминальном модуле TM120 и подходят для обработки температуры специальных двигателей, к примеру, линейных двигателей 1FN и встраиваемых моментных двигателей 1FW6.
 Терминальный модуль TM120 может работать на управляющем модуле CU320-2 от версии микропрограммного обеспечения 4.3.

Дизайн



Следующие устройства расположены на терминальном модуле TM120:

  • 4 входа датчика температуры (KTY84‑130 or PTC)
  • 2 гнезда DRIVE-CLiQ

Состояние клеммного модуля ТМ120  отображается при помощи многоцветных светодиодных индикаторов

 TM120 клеммынй модуль  предназначен для защелки на  TH35 рейку в соответствии с  EN 60715.

Интеграция



Терминальный модуль TM120 автоматически согласуется с модулем датчика SMCxx при подключении модуля датчика по
DRIVE-CLiQ через терминальный модуль TM120 на модуле двигателя. Ручное согласование также возможно.

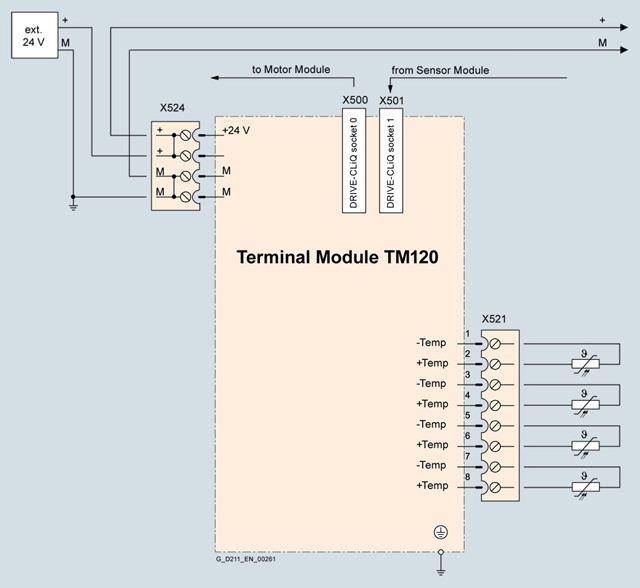

Пример подключения терминального модуля TM120

Технические данные



TM120 Клеммный модуль

6SL3055-0AA00-3KA0



Максимальное требование к значению тока

при 24 В DC

0.5 A

  • максимальное сечение провода

2.5 мм2

  • предохранитель, макс

20 A

Входы температурного датчика

входы могут быть индивидуально параметризованы для оценки датчиков типаKTY84‑130 или  PTC,или температурного переключателя



  • сечение провода

0.2 ... 6 мм2

  • постоянный ток на датчик, примерно

2 mA

  • максимальное электрическое разделение до напряжения  безопасное разделение

480 В AC

PE-соединение

M4 винт

Габариты



  • ширина

30 мм (1.18 дюймов)

  • высота

150 мм (5.91 дюймов)

  • глубина

111 мм (4.37 дюймов)

Вес, примерно

0.41 кг (1 фунтов)
