Абсолютный энкодер SIKO WH5800M: надежность и гибкость для мобильных машин

Абсолютный энкодер SIKO WH5800M: надежность и гибкость для мобильных машин

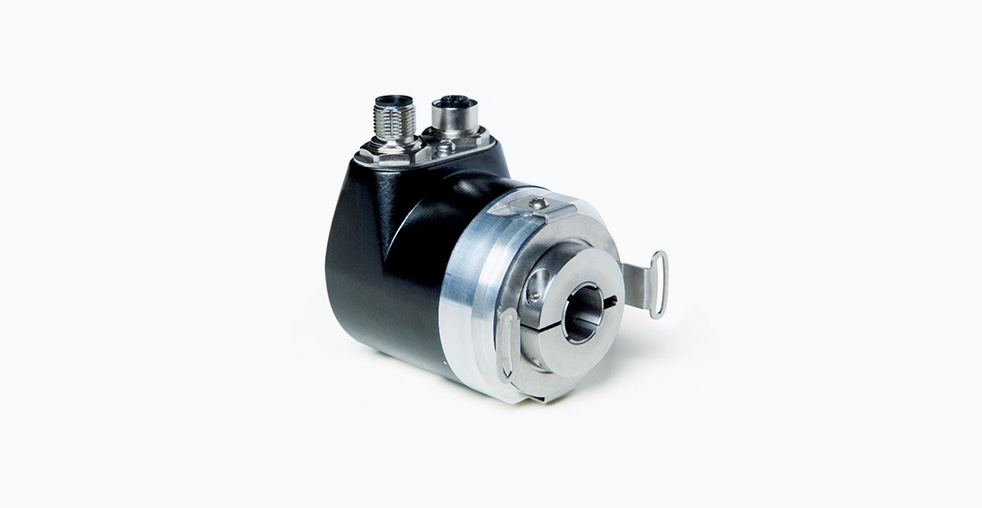

Абсолютный магнитный поворотный энкодер SIKO WH5800M с полым валом разработан для эксплуатации в тяжелых условиях, характерных для мобильной рабочей техники. Устройство сочетает в себе прочную конструкцию, современные интерфейсы связи и модульную архитектуру, что позволяет рассматривать его не просто как датчик угла поворота, а как комплексную платформу для решения задач интеллектуального позиционирования и управления.

Принцип действия и ключевые особенности

В основе работы энкодера WH5800M лежит бесконтактный магнитный метод измерения угла поворота. Данная технология обеспечивает повышенную устойчивость к неблагоприятным факторам эксплуатации, таким как сильная вибрация, запыленность, попадание влаги и воздействие агрессивных жидкостей. В сравнении с оптическими энкодерами, магнитная система принципиально менее чувствительна к загрязнениям, что определяет ее высокую надежность в полевых условиях.

Конструктивной особенностью устройства является полый вал диаметром до 15 миллиметров. Такое решение существенно упрощает процесс монтажа, позволяя устанавливать энкодер непосредственно на вал исполнительного механизма, и способствует оптимизации занимаемого пространства в узлах машины.

Энкодер поддерживает два распространенных промышленных интерфейса связи — CANopen (в соответствии с профилем DS406) и SAE J1939, что обеспечивает его простую и быструю интеграцию в большинство систем управления мобильной и автомобильной техники. Производитель предлагает две версии устройства: однооборотную, измеряющую угол в пределах одного оборота вала, и многооборотную, способную отслеживать и запоминать полное количество совершённых оборотов, что значительно расширяет область его применения для разнообразных технологических задач.

Модульная платформа PURE.MOBILE

Одной из отличительных черт энкодера WH5800M является реализация концепции PURE.MOBILE. Данная концепция подразумевает модульность устройства: базовая модель может быть оснащена дополнительными платами расширения, которые гибко адаптируют его функциональность под конкретные требования применения без необходимости изменения посадочных мест или монтажной конструкции.

Среди доступных опций можно выделить:

• Встроенный датчик наклона (инклинометр) для измерения пространственной ориентации машины или ее рабочих органов.
• Дополнительные цифровые входы и выходы для подключения дискретных датчиков или управления внешними устройствами.
• Поворотный переключатель для программного задания сетевого адреса устройства в шине.

Надежность и соответствие стандартам

Энкодер WH5800M отличается высокой механической прочностью и надежностью. Корпус устройства выполнен из материалов, устойчивых к коррозии, таких как алюминий и нержавеющая сталь. Для применения в условиях воздействия соленой среды доступна версия с повышенной стойкостью к солевым брызгам, подтвержденной соответствующими испытаниями.

Устройство обладает высоким уровнем электромагнитной совместимости, что критически важно для стабильной работы в непосредственной близости от мощных электроприводов, генераторов и радиопередающего оборудования. Наличие официального одобрения E1, выданного Федеральным ведомством Германии по автотранспорту, разрешает использование данного энкодера в системах автомобильного транспорта.

Технические характеристики

Области применения

Энкодер SIKO WH5800M применяется в различных отраслях, где требуется точное и надежное определение положения в условиях интенсивной эксплуатации:

• Дорожно-строительная и сельскохозяйственная техника: Контроль положения отвалов бульдозеров, угла наклона стрел экскаваторов и манипуляторов, позиционирование жаток и других рабочих органов.
• Подъемно-транспортное оборудование: Точное позиционирование стрел автокранов и манипуляторов, определение угла подъема грузоподъемных платформ.
• Специализированный транспорт: Мониторинг положения кузова в самосвалах, контроль угла подъема цистерн и других надстроек.

Особенности монтажа и выбора

Конструкция с полым валом позволяет пропускать через энкодер приводной вал, что минимизирует осевые габариты всего узла. При монтаже необходимо соблюдать рекомендуемый производителем момент затяжки крепежных элементов, чтобы обеспечить сохранность корпуса и заявленные характеристики защиты от проникновения влаги и пыли.

На этапе проектирования системы рекомендуется заранее оценить потенциальные потребности в расширении функциональности. Установка платы расширения с датчиком наклона на этапе сборки машины позволяет в будущем избежать затрат на приобретение и интеграцию отдельного датчика ориентации.

Сравнение с аналогами

На рынке представлены аналогичные продукты от других производителей, таких как Pepperl+Fuchs, Turck и ifm electronic. Энкодеры Pepperl+Fuchs, например, также предлагают магнитные абсолютные решения для тяжелых условий, но могут иметь различия в поддерживаемых профилях CANopen. Продукты Turck часто выделяются широким ассортиментом корпусов и вариантов подключения. Энкодеры ifm electronic могут предлагать конкурентные решения с фокусом на простоту настройки. Ключевым отличием SIKO WH5800M в этом ряду является его модульная архитектура PURE.MOBILE, предоставляющая уникальную возможность аппаратной кастомизации под конкретную задачу.

Заключение

Абсолютный энкодер SIKO WH5800M представляет собой технологичное решение для инженеров, разрабатывающих мобильную технику. Его ключевыми преимуществами являются адаптивность за счет модульной конструкции, высокая надежность в сложных условиях эксплуатации и соответствие строгим отраслевым стандартам. Способность устройства трансформироваться под изменяющиеся требования без изменения конструкции делает его стратегическим компонентом в создании современной и функциональной мобильной техники.
