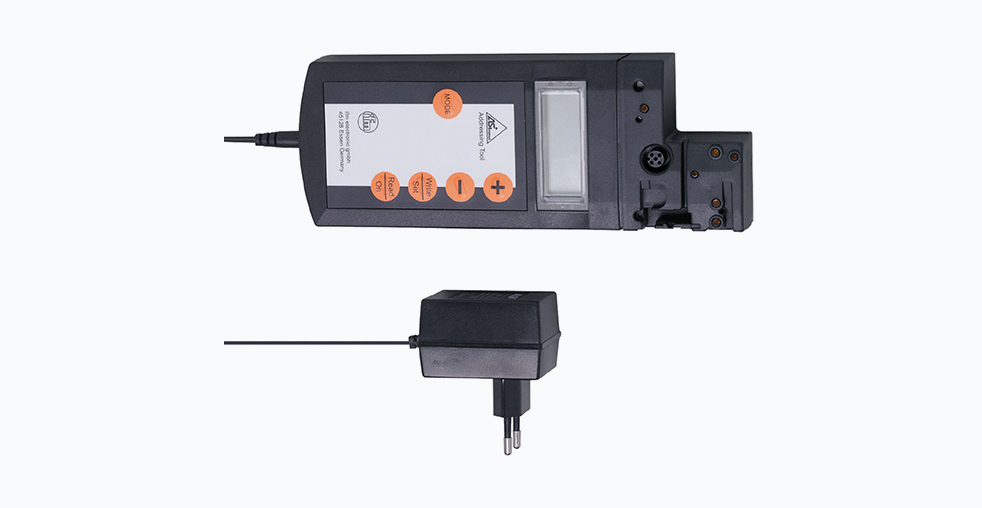

Адресующее устройство AC1154 от IFM Electronic для сетей AS-Interface

Введение

В современных промышленных системах автоматизации AS-Interface сохраняет статус одной из фундаментальных технологий для организации сетей передачи данных на нижнем уровне. Эффективная работа с данной технологией требует от специалистов применения специализированного инструментария. Адресующее устройство AC1154 от IFM Electronic представляет собой комплексное решение, предназначенное для упрощения процессов ввода в эксплуатацию, диагностики и технического обслуживания сетей AS-i.

Обзор технологии AS-Interface

AS-Interface — это международный стандарт, описывающий простую и надежную сеть для подключения датчиков и исполнительных механизмов. Ключевыми преимуществами технологии являются:

• Двухпроводная линия, одновременно передающая данные и питание к ведомым устройствам
• Максимальное время цикла обновления данных для всей сети составляет 5 мс
• Возможность подключения до 62 ведомых устройств в расширенной конфигурации
• Высокая устойчивость к электромагнитным помехам

Эти особенности делают AS-i популярным решением для автоматизации машин и технологических линий в таких отраслях, как автомобилестроение, пищевая промышленность и производство упаковки.

Детальный анализ технических характеристик AC1154

Устройство AC1154 обладает набором технических параметров, которые обеспечивают его эффективное применение в промышленных условиях.

• Поддержка AS-i версии 3.0: Обеспечивает полную совместимость с современными и устаревшими устройствами, поддерживая как стандартный, так и расширенный режимы адресации. Это позволяет работать со сложными сетевыми конфигурациями.
• Защита от переполюсовки: Встроенная защита предотвращает повреждение прибора в случае ошибочного подключения питания, что повышает его надежность в условиях эксплуатации.
• Степень защиты IP20: Корпус устройства обеспечивает защиту от проникновения твердых частиц размером более 12.5 мм, что делает его пригодным для использования в стандартных промышленных условиях, однако требует защиты от влаги и чрезмерной запыленности.
• ЖК-дисплей: Четкий дисплей обеспечивает визуализацию режимов работы, присвоенных адресов ведомых устройств, диагностических сообщений и кодов ошибок.
• Питание 230 V AC: Устройство работает от стандартного промышленного напряжения.
• Вес 445 грамм: Компактность и малый вес обеспечивают портативность и удобство использования в различных условиях, включая мобильное применение.

Функциональные возможности

AC1154 предоставляет инженерам и техникам широкий спектр функций для комплексного обслуживания сетей AS-i.

Диагностика и мониторинг

Устройство позволяет в реальном времени отслеживать состояние всех ведомых устройств в сети. Специалист может оперативно выявлять ошибки связи, анализировать качество сигнала и определять параметры сети, такие как напряжение. Это значительно сокращает время на поиск и устранение неисправностей, минимизируя простой оборудования.

Адресация и программирование

Одной из ключевых задач устройства является назначение и изменение адресов ведомым устройствам. AC1154 позволяет не только назначать адреса, но и записывать параметры конфигурации, а также работать с профилями идентификации для корректного опознания модулей в системе. Это критически важно при интеграции нового оборудования или замене вышедшего из строя.

Считывание и запись данных

Функциональность устройства выходит за рамки базового программирования. Оно обеспечивает чтение и запись параметров конфигурации для ведомых устройств, поддерживающих данную возможность, что позволяет проводить тонкую настройку системы без использования сложного программного обеспечения.

Практическое применение в промышленности

AC1154 находит применение в различных отраслях, где требуется надежная и быстрая работа с распределенными системами ввода-вывода.

Автоматизация производственных линий

В сложных производственных линиях с сотнями датчиков и исполнительных механизмов AC1154 используется для быстрого ввода в эксплуатацию новых устройств, оперативной диагностики сети и ее периодического обслуживания. Инструмент незаменим при поиске обрывов кабеля или коротких замыканий.

Модернизация оборудования

При модернизации существующих систем автоматизации часто возникает задача совмещения оборудования разных поколений. AC1154 обеспечивает совместимость, поддерживая все режимы адресации, что позволяет постепенно обновлять парк устройств без полной остановки производства.

Техническое обслуживание и ремонт

Для сервисных инженеров устройство становится ключевым инструментом для оперативного восстановления работоспособности системы. Возможность быстрой идентификации неисправного компонента и его замены с переносом конфигурации снижает затраты на ремонт и повышает общую надежность системы.

Преимущества для специалистов

• Экономия времени: Интуитивный интерфейс и четкая визуализация информации на дисплее сокращают продолжительность работ по адресации и диагностике.
• Повышенная надежность: Защита от переполюсовки и качественное промышленное исполнение обеспечивают стабильную работу в жестких условиях эксплуатации.
• Совместимость: Поддержка актуальной версии AS-i 3.0 гарантирует работу с современным оборудованием основных производителей.
• Портативность: Компактные размеры и малый вес позволяют легко использовать устройство непосредственно у контроллерного шкафа или технологической линии.

Эксплуатационные особенности

При работе с AC1154 следует учитывать несколько практических аспектов. Для работы с различными типами модулей и упрощения процесса адресации могут потребоваться дополнительные адаптеры. Устройство предназначено для работы в условиях стандартной промышленной среды, но требует защиты от прямого воздействия влаги и сильной запыленности в соответствии с классом защиты IP20.

Заключение

Адресующее устройство AC1154 от IFM Electronic представляет собой профессиональный инструмент для работы с сетями AS-Interface. Его возможности охватывают весь спектр задач: от первоначальной адресации и конфигурации до глубокой диагностики и технического обслуживания. Для технических специалистов, работающих в области промышленной автоматизации, это устройство является ценным активом, который способствует повышению общей эффективности, надежности и отказоустойчивости промышленных систем.
