Автономное реле безопасности PNOZ s3 C 24VDC 2 n/o от Pilz

Автономное реле безопасности PNOZ s3 C 24VDC 2 n/o

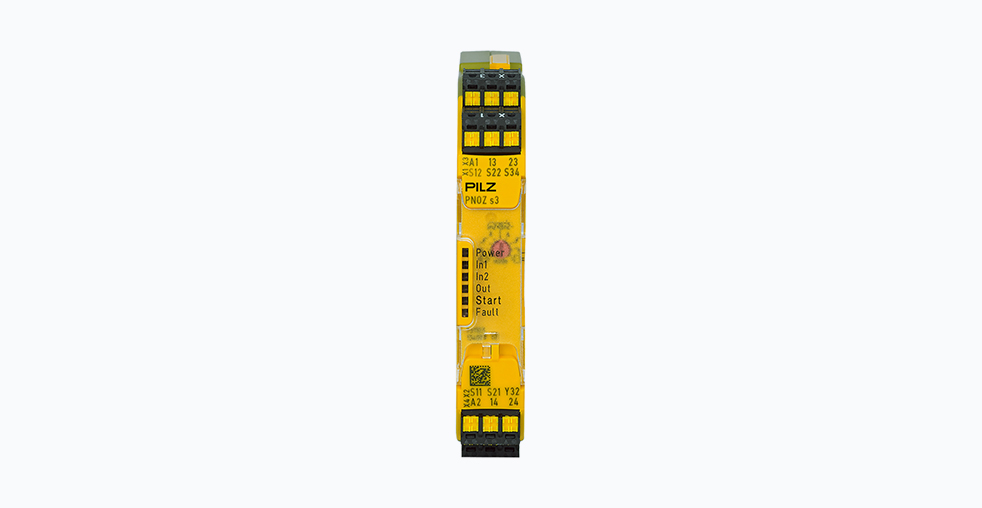

Автономное реле безопасности PNOZ s3 C 24VDC 2 n/o (каталожный номер 751103) представляет собой компактное устройство защиты из семейства PNOZsigma, предназначенное для построения дискретных систем безопасности промышленного оборудования. Данное реле обеспечивает мониторинг критически важных компонентов систем безопасности, включая кнопки аварийной остановки, защитные ограждения, световые завесы и другие устройства безопасности.

Технические характеристики и конструктивные особенности

Устройство сочетает высокие показатели безопасности с компактными габаритами, что делает его универсальным решением для современных систем управления.

Основные параметры

• Рабочее напряжение: 24 В постоянного тока
• Безопасные выходы: 2 нормально разомкнутых контакта релейного типа
• Дополнительный выход: 1 полупроводниковый выход для сигнализации или каскадного подключения
• Коммутационная способность: до 6 А при 24 В постоянного тока или 240 В переменного тока
• Категория безопасности: соответствует 4 категории по ISO 13849-1
• Уровень полноты безопасности: достигает уровня e по ISO 13849-1
• Габаритные размеры: ширина 17.5 мм, высота 100 мм, глубина 120 мм
• Тип подключения: съемные пружинные клеммы для ускорения монтажа
• Диапазон температур: от -10°C до +55°C
• Степень защиты: корпус IP40, клеммы IP20

Особенности входных цепей

Конфигурация входов устройства поддерживает одно- или двухканальное подключение с функцией обнаружения короткого замыкания между проводниками. Данная функция критически важна для достижения категории безопасности 4, поскольку исключает возможность несанкционированного запуска оборудования при повреждении кабелей.

Устройство предусматривает несколько режимов сброса после срабатывания: ручной, автоматический и контролируемый ручной запуск, что позволяет адаптировать его к различным технологическим процессам.

Сравнительный анализ с аналогами

При выборе реле безопасности важно учитывать особенности различных производителей. В таблице представлено сравнение PNOZ s3 C с аналогичными устройствами других брендов.

Практические аспекты применения

Для специалистов по автоматизации важны не только технические характеристики, но и эксплуатационные преимущества устройства.

Эргономика и монтаж

Компактная ширина 17.5 мм обеспечивает существенную экономию места в распределительных шкафах. Использование съемных пружинных клемм значительно ускоряет процесс монтажа и демонтажа устройства без необходимости повторного зажима проводов.

Диагностика и надежность

Светодиодная индикация позволяет оперативно определять состояние устройства и причины срабатывания защиты. Качественные компоненты и релейные выходы обеспечивают длительный срок службы и устойчивость к импульсным нагрузкам.

Сертификация и совместимость

Устройство имеет международные сертификаты соответствия, включая CE, UKCA, cULus, KOSHA и Евразийское соответствие (EAC), что позволяет использовать его в проектах по всему миру.

Расширенные сценарии применения

Помимо базовых функций мониторинга аварийных остановок и защитных ограждений, реле может использоваться в более сложных системах безопасности.

Безопасный останов двигателей

Устройство может применяться для организации безопасного останова двигателей с контролем выбега через внешние датчики скорости. Для реализации данной функции требуется подключение дополнительных промежуточных реле или контакторов.

Двухканальные системы управления

Реле подходит для построения двухканальных систем управления с перекрестным контролем, где требуется высокая степень отказоустойчивости. Такие системы часто применяются в критически важных процессах.

Блокировка оборудования для обслуживания

Устройство может быть интегрировано в системы блокировки машин для выполнения процедур обслуживания в соответствии с требованиями стандартов безопасности.

Типы реле безопасности и их особенности

На рынке представлены различные типы реле безопасности, каждый из которых имеет свои области применения.

Автономные реле безопасности

Автономные реле, такие как PNOZ s3 C, представляют собой готовые решения с фиксированной логикой работы. Они идеально подходят для стандартных применений, где не требуется изменение логики безопасности в процессе эксплуатации.

Программируемые реле безопасности

Программируемые устройства позволяют настраивать логику работы под конкретные задачи. Они предлагают большую гибкость, но требуют дополнительного времени на программирование и проверку.

Модульные системы безопасности

Модульные системы состоят из центрального процессора безопасности и набора периферийных модулей. Такие решения применяются в сложных распределенных системах, где требуется координация нескольких зон безопасности.

Заключение

Автономное реле безопасности PNOZ s3 C 24VDC 2 n/o остается востребованным решением для задач промышленной безопасности благодаря своей надежности, простоте применения и соответствию международным стандартам. Устройство оптимально подходит для систем, где логика безопасности не требует частых изменений, а простота и предсказуемость работы являются ключевыми требованиями.

Для инженеров, ценящих качество исполнения и простоту интеграции, данное реле представляет собой проверенное решение, которое продолжает оставаться актуальным в современных системах автоматизации.
