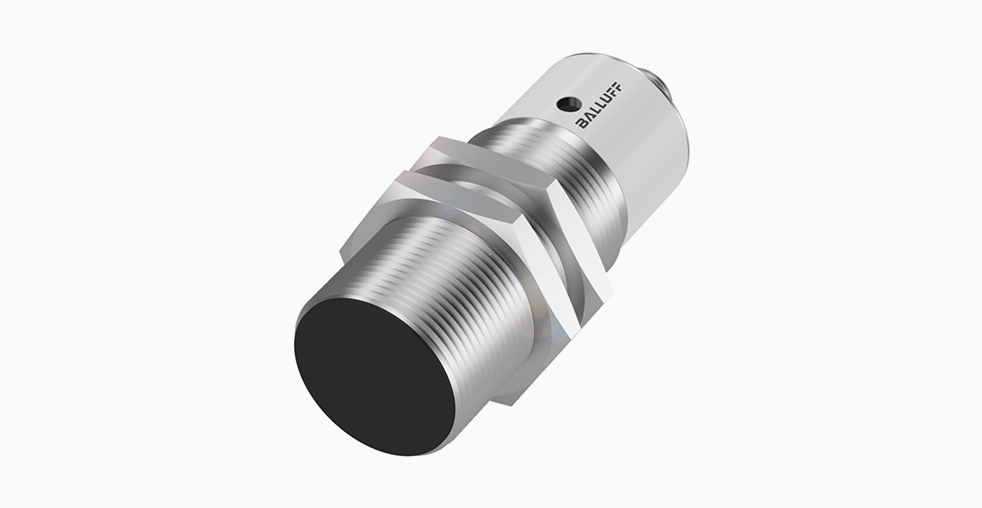

Индуктивный датчик приближения Balluff BES 516-114-G-S4-H

Конструкция и принцип действия
Датчик приближения Balluff BES 516-114-G-S4-H функционирует на основе эффекта электромагнитной индукции. Внутри корпуса находится генераторная катушка, создающая переменное магнитное поле высокой частоты, которое выходит через лицевую поверхность из технического полиамида PA 12. Когда металлический объект попадает в зону действия этого поля, в нем наводятся вихревые токи, что вызывает изменение параметров колебательного контура датчика. Электронная схема устройства фиксирует это изменение и коммутирует выходной сигнал.
Конструктивной основой датчика является корпус, изготовленный из латуни с безникелевым покрытием. Этот материал выбран для обеспечения ряда критически важных свойств:
- Механическая прочность: устойчивость к ударным нагрузкам и постоянным вибрациям, характерным для промышленного оборудования.
- Коррозионная стойкость: способность работать в условиях воздействия масел, смазочно-охлаждающих жидкостей и других агрессивных сред.
- Электромагнитная экранировка: защита чувствительной электроники от внешних помех и предотвращение излучения помех в окружающее пространство.
Исполнение для монтажа заподлицо позволяет устанавливать датчик в металлическую поверхность так, чтобы его активная зона находилась в одной плоскости с монтажной поверхностью. Это снижает риск повреждения выступающей части и обеспечивает оптимальные условия для работы магнитного поля.
Детальный разбор технических характеристик
Выходной каскад датчика построен по PNP-топологии. Это означает, что в активном состоянии датчик подает положительный потенциал питания на нагрузку. Такая логика работы является распространенной и хорошо согласуется с большинством современных промышленных контроллеров. Важной особенностью является функция переключения между режимами нормально-разомкнутого (NO) и нормально-замкнутого (NC) контакта в рамках одной модели. Эта функция обеспечивает гибкость при проектировании систем управления и безопасности, позволяя выбрать нужную логику работы без замены оборудования.
Для наглядности ключевые параметры сведены в таблицу:
Характеристика | Значение | Комментарий |
---|---|---|
Номинальное расстояние срабатывания (для стали) | 15 мм | Расстояние гарантированного срабатывания для объекта из конструкционной стали. |
Рабочее напряжение | 10…55 VDC / 10…60 VDC | Широкий диапазон питающих напряжений постоянного тока, включая стандартные промышленные 24 В. |
Максимальная частота переключения | 150 Гц | Определяет быстродействие датчика при работе с движущимися объектами. |
Степень защиты по IP | IP68 | Полная защита от пыли и возможность длительной работы под водой. |
Диапазон рабочих температур | -25…+70 °C | Позволяет эксплуатацию в неотапливаемых помещениях и в условиях жаркого цеха. |
Тип подключения | Разъем M12 x 1, 4-контактный | Стандартизированный разъем для промышленных датчиков, обеспечивающий быстрое подключение. |
Материал корпуса | Латунь, безникелевое покрытие | Обеспечивает стойкость к коррозии и механическим воздействиям. |
Диаметр резьбы | M30 x 1.5 | Стандартный размер для удобного монтажа. |
Сравнение с аналогами других производителей
Для объективной оценки рассмотрим модель Balluff BES 516-114-G-S4-H в контексте предложений других ведущих производителей датчиков приближения.
- Balluff BES 516-114-G-S4-H: Характеризуется универсальным переключаемым выходом (NO/NC), корпусом из латуни и номинальной дистанцией срабатывания 15 мм.
- Sick IME30-15BNSZW2S: Данная модель также имеет корпус из никелированной латуни и аналогичное расстояние срабатывания. В качестве ключевого отличия часто предлагает специализированные функции, например, встроенные диагностические индикаторы.
- Pepperl+Fuchs NJ30+U1+N1: Продукция этого бренда известна использованием корпусов из нержавеющей стали (V4A) в аналогичном ценовом сегменте, что может быть преимуществом в особо агрессивных средах. Однако стандартное расстояние срабатывания для моделей M30 часто составляет 10-12 мм.
- IFM Electronic IM3055: Модели IFM часто выделяются широким температурным диапазоном. Конструкция может быть оптимизирована под устойчивость к сильным электромагнитным помехам, что критично для работы рядом с мощными электродвигателями.
Выбор конкретной модели зависит от приоритетов проекта: универсальность и гибкость настройки (Balluff), повышенная коррозионная стойкость (Pepperl+Fuchs) или расширенные температурные режимы (IFM).
Преимущества для конкретных применений и отраслей
Сильные стороны данной модели наиболее полно раскрываются в приложениях, требующих высокой надежности и устойчивости к внешним воздействиям.
Контроль положения в тяжелом машиностроении. На производстве металлообрабатывающих станков или прессового оборудования датчик может использоваться для контроля конечных положений кареток или наличия детали в зажимном приспособлении. Корпус из латуни устойчив к воздействию металлической стружки и охлаждающих эмульсий, а степень защиты IP68 позволяет выдерживать прямую струю жидкости при мойке оборудования.
Управление автоматизированными складскими системами. В условиях круглосуточной работы склада датчик служит для позиционирования тележек и кранов-штабелеров. Функция NO/NC позволяет гибко настраивать аварийные сценарии. Например, нормально-замкнутый контакт может быть задействован в цепи безопасности: при обрыве линии или повреждении датчика система интерпретирует это как аварийный сигнал и останавливает оборудование.
Интеграция в роботизированные комплексы. Частоты переключения 150 Гц достаточно для контроля положения манипулятора на высокоскоростных операциях, таких как сортировка или упаковка. Компактные размеры и монтаж заподлицо позволяют встраивать датчик непосредственно в конструкцию робота, не нарушая его геометрию.
Рекомендации по монтажу и эксплуатации
Для обеспечения долговечной и безотказной работы необходимо учитывать несколько важных аспектов.
Учет материала цели. Номинальное расстояние срабатывания указывается для конструкционной стали. Для других материалов, таких как алюминий, нержавеющая сталь или латунь, эффективная дистанция срабатывания будет меньше. Необходимо применять поправочные коэффициенты, указанные в техническом паспорте устройства.
Особенности монтажа заподлицо. Хотя такой монтаж защищает датчик, он требует соблюдения условия: вокруг корпуса в зоне активной поверхности должно быть обеспечено свободное от металла пространство. Это необходимо для правильного формирования и распространения электромагнитного поля.
Минимизация взаимного влияния. При установке нескольких датчиков в непосредственной близости друг от друга необходимо выдерживать минимальные расстояния между их корпусами, регламентированные производителем. Это предотвратит взаимные помехи и ложные срабатывания.
Электрическое подключение. Следует строго соблюдать схему подключения, соответствующую 4-контактному разъему M12 и выбранному режиму работы (PNP, NO/NC). Рекомендуется использовать экранированный кабель для работы в условиях сильных электромагнитных помех.
Balluff BES 516-114-G-S4-H представляет собой индуктивный датчик приближения, который сочетает в себе стандартизированные параметры для легкой интеграции и конструктивные особенности, направленные на повышение надежности в сложных промышленных условиях. Его выбор оправдан в проектах, где важны универсальность, стойкость к механическим и климатическим воздействиям и гибкость настройки логики работы.
