Индуктивный датчик Balluff BES 516-324-S49-C: обзор и характеристики

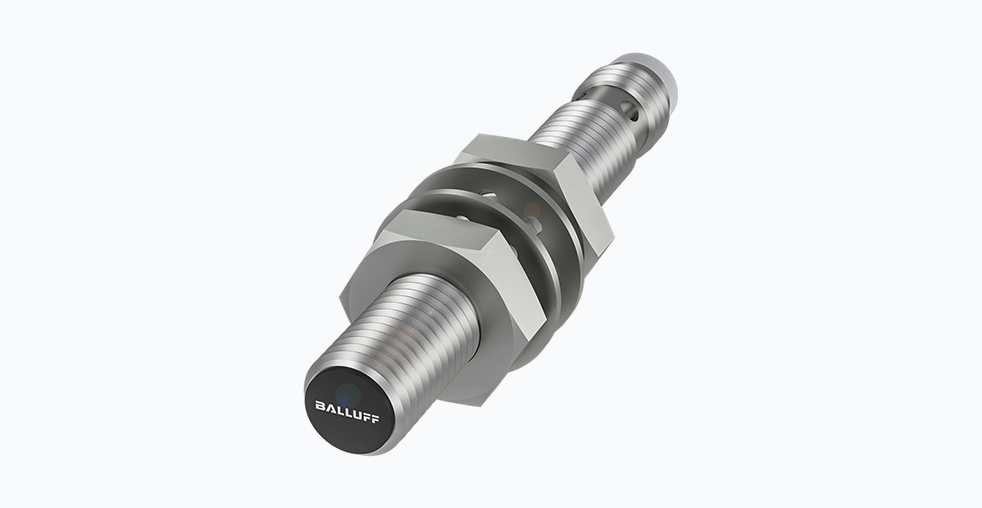

Обзор индуктивного датчика Balluff BES 516-324-S49-C
В сфере промышленной автоматизации надежность и точность компонентов являются критически важными факторами для обеспечения бесперебойности технологических процессов. Индуктивный датчик приближения Balluff BES 516-324-S49-C представляет собой продукт, разработанный для соответствия строгим требованиям современного производства. Данная модель сочетает в себе стандартизированные монтажные размеры и ряд технических характеристик, которые делают ее применимой в разнообразных задачах контроля и позиционирования.
Датчик относится к категории цилиндрических датчиков с диаметром корпуса 8 мм, что является распространенным стандартом для установки в условиях ограниченного пространства. Его конструкция и материалы исполнения рассчитаны на длительную эксплуатацию в сложных промышленных условиях.
Конструкция и ключевые технические параметры
Balluff BES 516-324-S49-C обладает цельнометаллическим корпусом из нержавеющей стали, что обеспечивает высокую механическую прочность и устойчивость к коррозии. Для монтажа используется резьба M8x1. Особенностью данной модели является возможность установки заподлицо в металлическую поверхность, что позволяет минимизировать выступающие части и защитить датчик от боковых воздействий.
Подключение осуществляется через трехконтактный разъем с резьбой M8, что обеспечивает быстрое и надежное соединение, упрощающее процедуры установки и замены.
Основные электрические и функциональные характеристики датчика приведены в таблице ниже.
Параметр | Значение |
---|---|
Тип датчика | Индуктивный, цилиндрический |
Диаметр корпуса | 8 мм |
Дистанция срабатывания | 1,5 мм (для стали) |
Выходной сигнал | PNP, нормально разомкнутый (NO) |
Напряжение питания | 10…30 В постоянного тока |
Частота переключения | 5000 Гц |
Степень защиты | IP68 |
Диапазон рабочих температур | -40…+85 °C |
Материал корпуса | Нержавеющая сталь |
Тип подключения | Разъем M8, 3-контактный |
Анализ характеристик и областей применения
Номинальная дистанция срабатывания в 1,5 мм является стандартной для датчиков данного форм-фактора и обеспечивает надежное обнаружение ферромагнитных объектов. Высокая частота переключения 5 кГц позволяет использовать датчик в высокоскоростных процессах, таких как подсчет мелких деталей на конвейере или контроль положения валов и роторов.
Степень защиты IP68 указывает на полную герметичность корпуса, что допускает эксплуатацию датчика в условиях воздействия пыли и длительного погружения в воду. В сочетании с широким температурным диапазоном это делает модель пригодной для использования в цехах металлообработки, пищевой промышленности, на наружных установках и в других средах с повышенным уровнем загрязнения или влажности.
Типичные области применения датчика включают:
- Позиционирование инструмента в станках с числовым программным управлением (ЧПУ).
- Контроль конечного положения поршней пневматических и гидравлических цилиндров.
- Подсчет продукции на упаковочных и сортировочных линиях.
- Обнаружение наличия или отсутствия деталей в технологической оснастке.
Сравнение с близкими моделями
В линейке продукции Balluff присутствуют модели, схожие по характеристикам с BES 516-324-S49-C. Например, модель BES 516-324-G-S49-C имеет увеличенную дистанцию срабатывания 2 мм при схожих габаритах и условиях эксплуатации. Выбор в пользу модели с меньшей дистанцией может быть обусловлен требованиями к более точному позиционированию или необходимостью монтажа в условиях ограниченного пространства.
По сравнению с датчиками других производителей, таких как Sick или IFM Electronic, аналогичного форм-фактора и назначения, модель Balluff демонстрирует сопоставимые показатели по частоте переключения и степени защиты. Отличия могут заключаться в материалах уплотнительных элементов, вариантах исполнения разъемов или дополнительных функциях, например, индикации состояния.
Заключение
Индуктивный датчик Balluff BES 516-324-S49-C является типичным представителем класса надежных промышленных компонентов. Его технические характеристики соответствуют распространенным требованиям задач автоматизации. Ключевыми преимуществами являются прочная конструкция, высокая степень защиты и стабильность работы в широком диапазоне температур. Данная модель может быть рассмотрена как одно из стандартных решений для задач обнаружения металлических объектов в условиях серийного промышленного производства.
