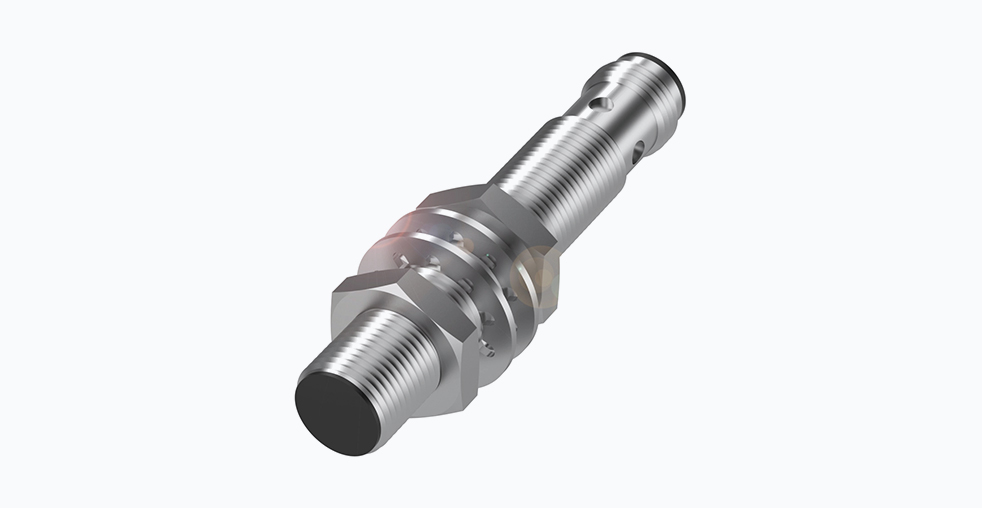

Balluff BES 516-325-G-S4-C: Индуктивный датчик приближения

Balluff BES 516-325-G-S4-C представляет собой индуктивный датчик приближения, предназначенный для бесконтактного обнаружения металлических объектов в условиях промышленного производства. Модель сочетает в себе проверенную временем конструкцию и современные технологические решения, обеспечивающие высокую точность, надежность и длительный срок службы в сложных условиях эксплуатации.
Конструктивное исполнение и обзор особенностей
Датчик выполнен в цилиндрическом корпусе из латуни с никель-свободным покрытием, что обеспечивает высокую коррозионную стойкость и механическую прочность. Резьба корпуса стандарта M12x1 и общая длина 70 мм делают его совместимым с большинством стандартных монтажных отверстий в промышленном оборудовании. Ключевой особенностью данной модели является экранированная конструкция, допускающая монтаж заподлицо с металлической поверхностью. Это исключает необходимость соблюдения бокового зазора, защищает датчик от боковых механических воздействий и позволяет устанавливать его в условиях ограниченного пространства.
Детальный анализ технических характеристик
Модель BES 516-325-G-S4-C характеризуется набором параметров, которые определяют ее область применения и надежность.
Характеристика | Значение | Примечание |
---|---|---|
Номинальное расстояние срабатывания | 4 мм | Для материала St37 (сталь) |
Рабочее напряжение | 10…30 В постоянного тока (VDC) | Широкий диапазон для стабильной работы при колебаниях в сети |
Выходной сигнал | PNP, нормально разомкнутый (NO) | Совместим со стандартными ПЛК-контроллерами |
Максимальная частота переключения | 2500 Гц | Для высокоскоростных применений |
Степень защиты IP | IP68 | Защита от пыли и длительного погружения в воду |
Диапазон рабочих температур | -25 °C … +70 °C | Эксплуатация в неотапливаемых цехах и условиях повышенных температур |
Материал корпуса | Латунь | Никель-свободное покрытие |
Тип подключения | Разъем M12x1, 4-контактный | Стандартизированное быстрое подключение |
Защита | От переполюсовки и короткого замыкания | Повышенная устойчивость к ошибкам монтажа |
Влияние материала объекта на расстояние срабатывания
Важным аспектом работы любого индуктивного датчика является зависимость эффективного расстояния срабатывания от материала целевого объекта. Номинальное расстояние в 4 мм гарантируется для конструкционной стали St37. Для других металлов это расстояние изменяется в соответствии с поправочными коэффициентами:
- Нержавеющая сталь: 0.6…1
- Латунь: 0.35…0.5
- Медь: 0.25…0.45
- Алюминий: 0.25…0.45
Это означает, что для объекта из алюминия датчик будет надежно обнаруживать его на расстоянии примерно 1-1.8 мм. Данный фактор необходимо учитывать на этапе проектирования системы автоматизации.
Сравнение с аналогами других производителей
На рынке промышленных датчиков позиция Balluff BES 516-325-G-S4-C может быть сопоставлена с продуктами других ведущих производителей.
Производитель / Модель | Ключевые особенности | Отличия от BES 516-325-G-S4-C |
---|---|---|
Balluff BES 516-325-G-S4-C | Экранированный корпус, защита IP68, PNP выход, частота 2500 Гц | Базовая модель с оптимальным набором характеристик |
IFM Electronic / IMB12-BP4 | Аналогичные размеры и степень защиты, встроенный диагностический индикатор | Некоторые модели IFM могут предлагать расширенные диагностические функции в рамках стандартного корпуса |
Sick / IME12-04BPSZC0S | Высокая устойчивость к электромагнитным помехам, расширенный температурный диапазон у некоторых модификаций | Продукция Sick часто ориентирована на особо жесткие условия эксплуатации с повышенными электромагнитными нагрузками |
Pepperl+Fuchs / NBB12-04GM50-E2 | Ультракомпактные размеры, специализация на монтаж в стесненных условиях | Модели Pepperl+Fuchs могут иметь уменьшенную длину корпуса при схожих рабочих расстояниях |
Выбор конкретного производителя зависит от специфических требований применения, таких как необходимость в диагностике, уровень электромагнитных помех или жесткие ограничения по пространству для монтажа.
Области применения в промышленной автоматизации
Благодаря своим характеристикам, датчик Balluff BES 516-325-G-S4-C находит применение в различных отраслях промышленности.
- Контроль положения: Определение конечного положения штоков цилиндров, позиционирование инструмента в станках с ЧПУ, контроль наличия детали в зажимном приспособлении.
- Подсчет объектов: Регистрация упаковок, тары или готовых изделий на конвейерных линиях с высокой скоростью движения.
- Контроль скорости и направления вращения: Совместная работа с зубчатым колесом или диском с прорезями для мониторинга скорости валов двигателей, редукторов или барабанов.
- Автоматизация технологических процессов: Использование в качестве датчика обратной связи в гибочных прессах, штамповочных машинах и сварочных аппаратах для подтверждения выполнения операции.
Высокая степень защиты IP68 позволяет применять датчик в условиях повышенной запыленности, влажности и при необходимости частой мойки оборудования, например, в пищевой или фармацевтической промышленности.
Факторы, обеспечивающие надежность и долговечность
Показатель средней наработки на отказ для данной модели составляет 640 лет, что свидетельствует о высоком качестве компонентов и сборки. Такой результат достигается за счет применения пайки выводов мощных компонентов, что повышает стойкость к вибрациям и термическим циклам по сравнению с традиционными соединениями. Защита от переполюсовки и короткого замыкания предотвращает выход датчика из строя при возможных ошибках во время подключения или эксплуатации. Широкий диапазон рабочих напряжений и температур обеспечивает стабильность работы при колебаниях параметров промышленной сети и в нестандартных климатических условиях.
Balluff BES 516-325-G-S4-C является типичным представителем качественных индуктивных датчиков среднего ценового сегмента, предлагающим сбалансированное сочетание стандартных характеристик, надежности и долговечности. Его выбор оправдан для широкого спектра задач промышленной автоматизации, где предъявляются стандартные требования к точности, скорости работы и устойчивости к внешним воздействиям.
