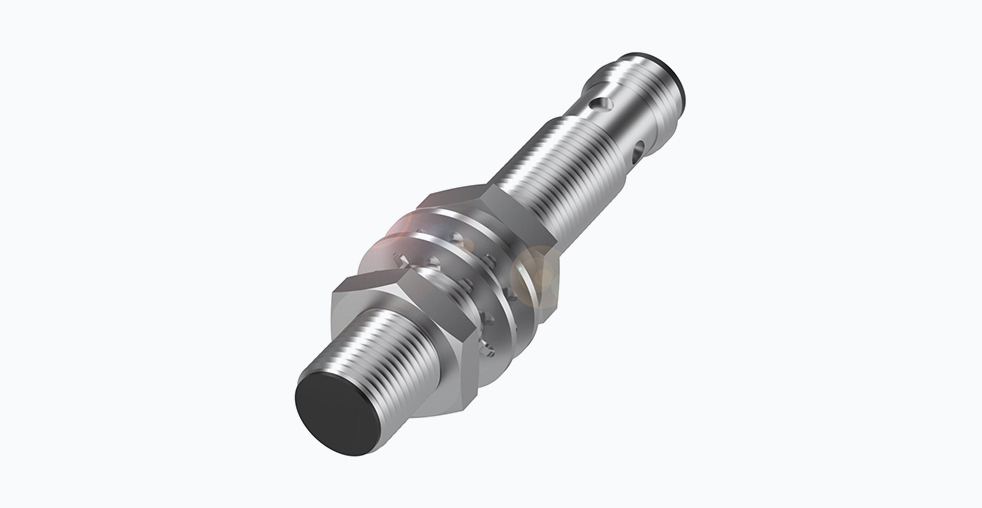

Индуктивный датчик приближения Balluff BES 516-325-S4-C

Обзор индуктивного датчика приближения Balluff BES 516-325-S4-C
Индуктивный датчик приближения Balluff BES 516-325-S4-C представляет собой компактное устройство в корпусе стандарта M12, предназначенное для точного и бесконтактного обнаружения металлических объектов в условиях интенсивной промышленной эксплуатации. Модель сочетает проверенную конструкцию с современными инженерными решениями, обеспечивающими долговечность и стабильность работы.
Конструктивные особенности и устойчивость к внешним воздействиям
Корпус датчика выполнен из нержавеющей стали марки AISI 303. Данный материал обеспечивает повышенную стойкость к коррозии, механическим повреждениям и воздействию агрессивных сред, включая частую мойку паром или химическими реагентами. Это делает датчик применимым в пищевой, химической, фармацевтической и других отраслях с высокими требованиями к гигиене и стойкости оборудования.
Чувствительная фронтальная поверхность устройства изготовлена из инженерного пластика PBT (полибутилентерефталат), который отличается стабильностью размеров, стойкостью к высоким температурам и воздействию масел. Комбинация металлического корпуса и прочной пластиковой панели обеспечивает степень защиты IP68 и IP69K. Устройство выдерживает длительное погружение в воду на глубину до 1,5 метра и воздействие струй воды высокого давления.
Детальный анализ технических параметров
Номинальное расстояние срабатывания датчика составляет 2 миллиметра для стандартной стальной мишени размером 1x1x1 миллиметр. Гарантированное рабочее расстояние, учитывающее производственные допуски, температурные колебания и изменения напряжения питания, установлено на уровне 1,6 миллиметра. Такой запас обеспечивает надежное обнаружение объектов и исключает ложные срабатывания в реальных условиях.
Высокая частота переключения до 3500 Герц позволяет использовать датчик в высокоскоростных автоматизированных системах. Это свойство востребовано для подсчета мелких изделий на конвейерных лентах, контроля положения быстро вращающихся деталей или синхронизации технологических операций.
Модель оснащена транзисторным выходом типа PNP с нормально-разомкнутой контактной группой (NO). Нагрузка подключается между выходным сигнальным проводом и землей. Выходной каскад имеет защиту от короткого замыкания и неправильного подключения полярности питания, что повышает надежность системы в целом и упрощает монтаж.
Сравнение с аналогами других производителей
Balluff BES 516-325-S4-C конкурирует на рынке с устройствами аналогичного назначения. Датчик IFM IB1034 также имеет корпус из нержавеющей стали и степень защиты IP68, однако его частота переключения обычно не превышает 2500 Герц. Модель Sick IME08-04BPSZC0S предлагает сравнимые характеристики по частоте, но часто поставляется в латунном корпусе с никелевым покрытием, что может быть менее предпочтительно в агрессивных химических средах по сравнению с нержавеющей сталью. Датчик Pepperl+Fuchs NJ4-12GM-N-E2 обладает аналогичным рабочим расстоянием, но в стандартном исполнении имеет корпус из никелированной латуни.
Особенности монтажа и подключения
Датчик предназначен для монтажа заподлицо в металлическую поверхность. Такой способ установки обеспечивает лучшую защиту от боковых механических воздействий, но требует учета уменьшенного рабочего зазора по сравнению с неэкранированными моделями. Рекомендуемый момент затяжки для корректной герметизации составляет 20 Н·м.
Для подключения используется стандартный 3-контактный цилиндрический разъем типа Male с резьбой M12x1. Такое соединение является отраслевым стандартом для датчиков данного форм-фактора и позволяет осуществлять быструю замену устройства без необходимости переподключения проводки, что минимизирует время простоя оборудования при техническом обслуживании.
Области применения
Balluff BES 516-325-S4-C оптимально подходит для задач, требующих компактности, высокой надежности и устойчивости к сложным условиям.
- Машиностроение и робототехника: Контроль конечных положений пневмоцилиндров, наличие инструмента в магазине, позиционирование подвижных узлов.
- Пищевая и упаковочная промышленность: Обнаружение банок, бутылок или пакетов на конвейере, контроль наличия продукта в технологической линии.
- Логистика и транспортировка: Подсчет коробок, детектирование меток на паллетах, синхронизация работы сортировочных комплексов.
- Автомобильная промышленность: Контроль положения деталей на сборочных линиях, наличие компонентов в накопителях.
Технические характеристики
Параметр | Значение | Комментарий |
---|---|---|
Тип датчика | Индуктивный, экранированный | Монтаж заподлицо |
Рабочее напряжение | 10…30 В постоянного тока | Стандартный промышленный диапазон |
Номинальное расстояние срабатывания (Sn) | 2 мм | Для стальной мишени 1x1x1 мм |
Гарантированное рабочее расстояние (Sa) | 1,6 мм | С учетом допусков |
Частота переключения | 3500 Гц | Для высокоскоростных применений |
Тип выхода | PNP, нормально-разомкнутый (NO) | С защитой от КЗ и обратной полярности |
Материал корпуса | Нержавеющая сталь AISI 303 | Коррозионная стойкость |
Материал чувствительной зоны | Пластик PBT | Стойкость к температурам и маслам |
Степень защиты | IP68 / IP69K | Пыле- и водонепроницаемость |
Диапазон рабочих температур | -40…+85 °C | Эксплуатация в условиях цеха |
Тип подключения | Разъем M12x1, 3-pin (Male) | Стандартизированное соединение |
Balluff BES 516-325-S4-C является типичным представителем линейки индуктивных датчиков компании Balluff, предназначенных для работы в жестких промышленных условиях. Его технические характеристики и конструктивное исполнение соответствуют современным отраслевым требованиям к оборудованию для автоматизации.
