Индуктивный датчик приближения Balluff BES M12EE-PSC40B-S04G (код BES014W)

Индуктивный датчик приближения Balluff BES M12EE-PSC40B-S04G с кодом производителя BES014W представляет собой серийный компонент, предназначенный для решения широкого круга задач промышленной автоматизации. Модель отличается стандартизированными геометрическими и электрическими параметрами, что обеспечивает ее легкую интеграцию в существующие автоматизированные системы.
Конструктивное исполнение и обзор

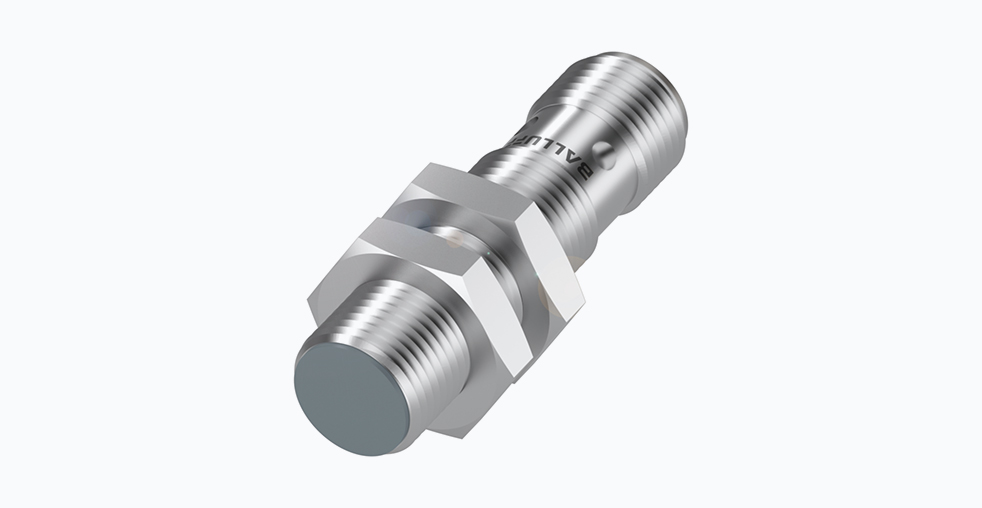

Датчик выполнен в цилиндрическом корпусе из нержавеющей стали с метрической резьбой M12x1. Длина корпуса составляет 45 мм. Такое исполнение обеспечивает устойчивость к механическим воздействиям, коррозии и сложным производственным условиям, включая воздействие охлаждающих жидкостей и масел. Чувствительный элемент защищен лицевой панелью из термопластика LCP, что минимизирует риск налипания металлической стружки или сварных брызг.
Детальные технические параметры
Следующие параметры определяют эксплуатационные возможности датчика:
Характеристика | Значение | Пояснение |
---|---|---|
Номинальный диапазон срабатывания | 4 мм | Стандартная дистанция для обнаружения большинства металлических объектов. |
Тип монтажа | Заподлицо | Возможность установки в металлическую плоскость без потери чувствительности. |
Выходной сигнал | PNP, нормально разомкнутый (NO) | Совместимость с большинством стандартных программируемых логических контроллеров. |
Рабочее напряжение | 10…30 В DC | Универсальность питания от распространенных источников 12 В или 24 В постоянного тока. |
Частота переключения | 2000 Гц | Способность регистрировать быстропротекающие процессы. |
Степень защиты | IP68 | Защита от длительного воздействия пыли и воды. |
Температурный диапазон | -25…+85 °C | Стабильная работа в неотапливаемых цехах и в жарких условиях. |
Подключение | Разъем M12x1, 4-контактный | Быстрый монтаж и демонтаж благодаря стандартизированному соединителю. |
Сравнение с аналогами других производителей
Для выбора оптимального решения полезно сравнить характеристики датчика BES M12EE-PSC40B-S04G с аналогичными моделями других производителей.
Производитель и модель | Диапазон срабатывания | Корпус | Ключевая особенность |
---|---|---|---|
Balluff BES M12EE-PSC40B-S04G | 4 мм | Нержавеющая сталь | Стандартизированные параметры, лицевая панель из LCP-пластика. |
IFM Electronic IMB12-04B4P0 | 4 мм | Латунь, никелированное покрытие | Расширенный температурный диапазон до 100 °C. |
Pepperl+Fuchs NJ4-12GM40-E2 | 4 мм | Нержавеющая сталь | Повышенная устойчивость к электромагнитным помехам. |
Sick IME12-04B4PZS2 | 4 мм | Латунь, никелированное покрытие | Наличие индикатора состояния непосредственно на корпусе. |
Как видно из сравнения, модель Balluff предлагает классическое решение с корпусом из нержавеющей стали, что обеспечивает высокую коррозионную стойкость по сравнению с никелированной латунью.
Сертификация и стандарты
Датчик имеет маркировки CE, UKCA и cULus, что подтверждает его соответствие директивам Европейского союза, Великобритании и стандартам безопасности для США и Канады. Соответствие международным стандартам является важным фактором для интеграции в оборудование, предназначенное для работы на глобальном рынке.
Типичные сценарии применения
Универсальность датчика позволяет использовать его в разнообразных задачах автоматизации:
- Позиционирование штоков пневмоцилиндров: Контроль конечных положений поршней в станках и автоматических линиях.
- Подсчет изделий: Регистрация металлических деталей на конвейере благодаря высокой частоте переключения.
- Контроль наличия инструмента: Проверка установки фрез, сверл и другого инструмента в магазинах станков с ЧПУ.
- Контроль вращения валов: Обнаружение зубьев шестерни или специального фланца на валу для определения скорости или углового положения.
- Обнаружение меток: Фиксация положения металлических меток на упаковке или изделиях.
Рекомендации по монтажу и эксплуатации
Для обеспечения заявленных характеристик при монтаже заподлицо необходимо убедиться, что вокруг датчика в металлической плоскости нет пазов или выемок. Это гарантирует, что зона чувствительности не будет нарушена, и датчик будет работать на номинальной дистанции. При подключении важно соблюдать полярность, указанную в технической документации. Для моделей с разъемным подключением рекомендуется использовать кабели с соответствующей степенью защиты.
Balluff BES M12EE-PSC40B-S04G является типовым компонентом, чьи характеристики и конструкция соответствуют отраслевым нормам. Его применение оправдано в проектах, где ключевыми критериями являются стандартизация, надежность и снижение затрат на логистику и обслуживание.
