Индуктивный датчик приближения Balluff BES M12MI: особенности и применение

Конструктивные особенности и принцип действия

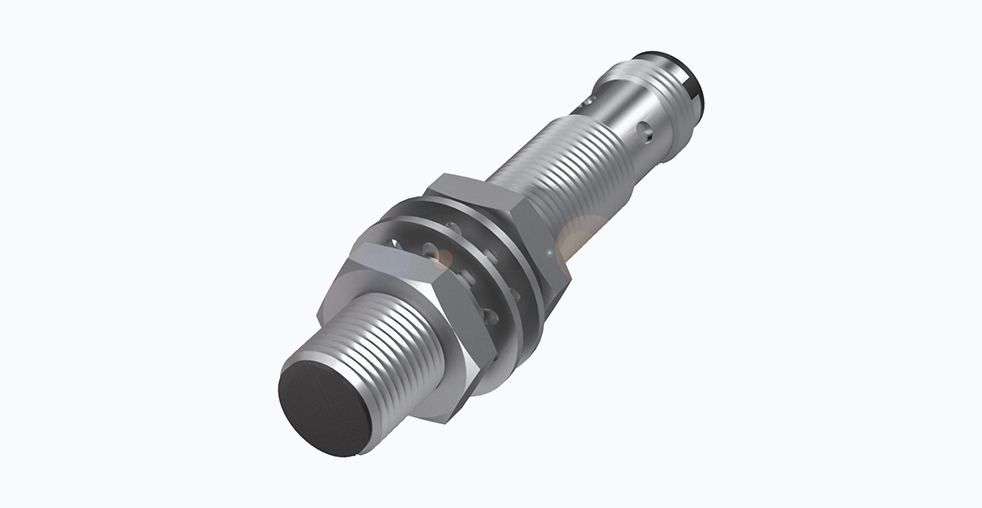

Индуктивный датчик приближения Balluff BES M12MI представляет собой устройство в корпусе с резьбой M12, предназначенное для бесконтактного обнаружения металлических объектов. Конструкция датчика разработана для работы в условиях интенсивных промышленных нагрузок, включая воздействие вибрации, ударов и агрессивных сред.
Основой датчика служит металлический корпус, изготавливаемый преимущественно из латуни с никелевым покрытием. Для применений, требующих повышенной коррозионной стойкости, доступны модели в корпусах из нержавеющей стали. Принцип действия основан на генерации высокочастотного электромагнитного поля. При внесении в активную зону датчика металлического объекта в нем возникают вихревые токи, что приводит к изменению амплитуды колебаний генератора. Это изменение фиксируется схемой обработки сигнала и преобразуется в выходной коммутационный сигнал.
Ключевой конструктивной особенностью серии является возможность различных вариантов монтажа. Модели с индексом PSC
в маркировке предназначены для монтажа заподлицо с металлической поверхностью. Такой монтаж минимизирует влияние окружающего металла, что позволяет устанавливать датчики в ограниченном пространстве. Модели с индексом PAC
поддерживают монтаж незаподлицо, обеспечивая увеличенное расстояние срабатывания, и могут быть установлены на нематериальных поверхностях.
Технические характеристики
Характеристика | Значение / Описание | Область применения |
---|---|---|
Резьба корпуса | M12 x 1 | Стандартизированный размер для унифицированного монтажа. |
Рабочее напряжение | 10…30 В постоянного тока (DC) | Совместимость с распространенными системами питания и программируемыми логическими контроллерами (ПЛК). |
Выходная конфигурация | PNP, нормально разомкнутый (NO) или комбинированный (NO+NC) | Простота интеграции в типовые схемы управления. |
Номинальное расстояние срабатывания (Sn) | 2 мм, 4 мм, 8 мм | Выбор в зависимости от требуемой дистанции обнаружения. |
Повторяемость | Менее 5% от Sn | Обеспечивает высокую точность позиционирования. |
Частота переключения | До 3500 Гц | Возможность обнаружения быстро движущихся объектов. |
Степень защиты по IP | IP67 / IP68 / IP69K | Защита от пыли, воды и возможность мойки под высоким давлением. |
Температурный диапазон | Стандартный: -25…+70 °C Расширенный: -40…+85 °C | Эксплуатация в неотапливаемых помещениях и условиях повышенных температур. |
Защитные функции | Защита от переполюсовки, короткого замыкания | Повышение надежности и устойчивости к ошибкам подключения. |
Маркировка и модельный ряд
Маркировка датчиков Balluff BES M12MI построена по логичной системе, позволяющей определить ключевые параметры устройства. Рассмотрим структуру маркировки на примерах:
- BES M12MI-PSC20B-S04G: Базовая модель с расстоянием срабатывания 2 мм, для монтажа заподлицо, с разъемом типа M12.
- BES M12MI-PSC40B-BV06: Модель с расстоянием срабатывания 4 мм, для монтажа заподлицо, с интегрированным кабелем длиной 6 метров.
- BES M12MI-PAC80F-S04G: Модель с увеличенным расстоянием срабатывания 8 мм, для монтажа незаподлицо, с комбинированным выходом (NO+NC).
Помимо стандартных исполнений, серия включает специализированные модели. Например, модификации с суффиксом W07
обладают повышенной стойкостью к сварочным брызгам и сильным электромагнитным помехам, что делает их пригодными для установки на сварочных роботах. Существуют также версии с корпусом из нержавеющей стали (V4A/AISI 316L) для применения в пищевой и химической промышленности.
Сравнение с аналогами
При выборе датчика приближения часто проводится сравнение с продукцией других производителей, таких как Sick, IFM Electronic и Turck.
Датчики серии BES M12MI от Balluff характеризуются стандартным для данного форм-фактора расстоянием срабатывания и частотой переключения. Некоторые модели конкурентов, например, Sick IME12-04BPSZC0S, могут предлагать аналогичные параметры. Отличия часто заключаются в наличии специализированных исполнений. В то время как Balluff предлагает версии с защитой от сварочных брызг, датчики Turck BI10-M12-AP6X-H1141 могут иметь аналогичную специализацию для тяжелых условий. Датчики IFM Electronic, серии IM12, также представлены в широком диапазоне модификаций, включая корпуса из нержавеющей стали.
Ключевым фактором выбора между брендами часто становится доступность конкретных модификаций, требования к материалу корпуса и наличие дополнительных опций, таких как встроенные индикаторы состояния или специальные типы разъемов.
Области применения и преимущества
Благодаря своей конструкции и характеристикам, датчики Balluff BES M12MI находят применение в различных отраслях:
- Машиностроение и обработка металлов: Контроль положения деталей на конвейерах, определение конечного положения цилиндров, подсчет изделий.
- Автомобильная промышленность: Использование в сборочных роботизированных комплексах и на испытательных стендах.
- Пищевая и фармацевтическая промышленность: Модели в корпусах из нержавеющей стали для зон, требующих частой мойки.
- Логистика и упаковка: Обнаружение металлических элементов на высокоскоростных сортировочных линиях.
Эксплуатационные преимущества серии включают высокую механическую стойкость, обеспечиваемую металлическим корпусом, и надежную работу в условиях сильных вибраций. Наличие встроенной защиты от электрических ошибок повышает срок службы устройства. Светодиодный индикатор состояния, присутствующий на большинстве моделей, упрощает процедуру ввода в эксплуатацию и диагностику неисправностей непосредственно на месте установки.
Критерии выбора
При подборе конкретной модели датчика Balluff BES M12MI рекомендуется учитывать следующие параметры:
- Тип и материал обнаруживаемого объекта (сталь, алюминий, медь).
- Требуемое расстояние срабатывания с учетом поправочных коэффициентов для разных металлов.
- Условия монтажа (заподлицо или незаподлицо) и наличие вокруг зоны обнаружения металлических поверхностей.
- Температурный режим эксплуатации и наличие агрессивных сред.
- Требования к скорости отклика (частоте переключения) для обнаружения быстро движущихся объектов.
- Тип подключения: разъем M12 или кабель фиксированной длины.
Семейство индуктивных датчиков Balluff BES M12MI предлагает инженерам и проектировщикам широкий выбор решений для задач автоматизации. Сочетание стандартизированного форм-фактора, надежной конструкции и специализированных опций позволяет эффективно решать как типовые, так и специфические задачи по обнаружению металлических объектов в промышленных условиях.
