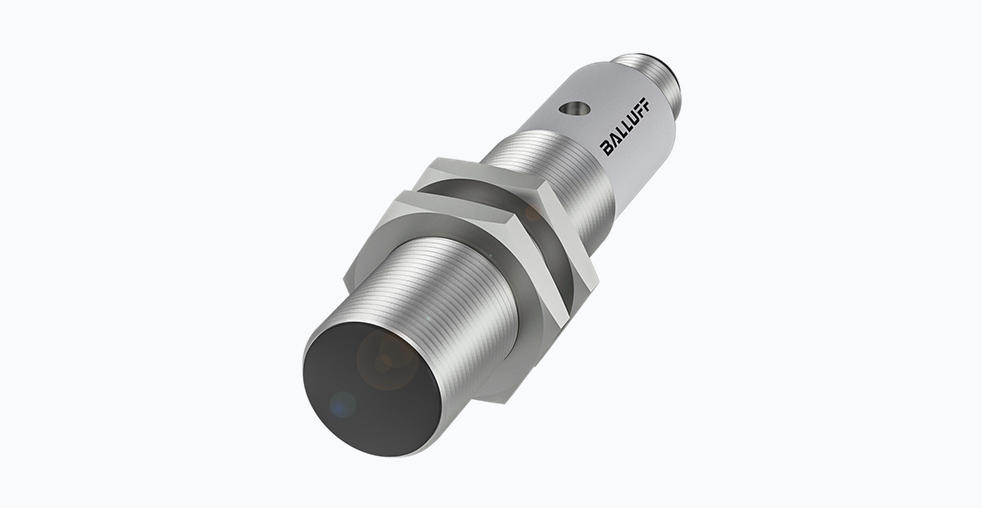

Индуктивный датчик приближения Balluff BES M18MI-PSC80B-S04G

Конструкция и ключевые технические характеристики
Индуктивный датчик приближения Balluff BES M18MI-PSC80B-S04G представляет собой устройство, предназначенное для бесконтактного обнаружения металлических объектов в условиях промышленного производства. Модель разработана с учетом требований к надежности, точности и долговечности в системах автоматизации. Цилиндрическая форма корпуса диаметром 18 миллиметров является отраслевым стандартом для широкого круга применений.
Конструкция устройства обеспечивает его устойчивость к суровым производственным условиям. Корпус изготовлен из латуни с покрытием, исключающим использование никеля, что повышает коррозионную стойкость. Высокая механическая прочность позволяет эксплуатировать датчик в зонах с повышенной вибрацией и риском случайных ударов. Уровень защиты от внешних воздействий соответствует стандарту IP67, что гарантирует защиту от проникновения пыли и кратковременного погружения в воду. Согласно спецификации производителя, модель также соответствует стандарту IP68.
Номинальная дистанция срабатывания для черных металлов составляет 8 миллиметров. Эта величина является стабильной и не зависит от температурных колебаний в пределах рабочего диапазона. Датчик функционирует от источника постоянного тока с напряжением от 10 до 30 вольт. Выходной каскад построен по PNP-технологии с нормально-разомкнутым контактом, что является распространенным решением для подключения к программируемым логическим контроллерам. Частота переключения сигнала достигает 1300 Герц, что позволяет использовать устройство в высокоскоростных процессах, таких как подсчет мелких деталей на конвейере.
Для подключения используется четырехпроводная схема и стандартный цилиндрический разъем типа M12. Такое решение упрощает процедуры монтажа, демонтажа и замены оборудования. Широкий температурный диапазон эксплуатации, составляющий от -40 до +85 градусов Цельсия, позволяет применять датчик в неотапливаемых производственных помещениях и в условиях повышенной температуры окружающей среды.
Сравнительная таблица характеристик
Характеристика | Значение (международная спецификация) | Значение (региональные данные) |
---|---|---|
Степень защиты (IP) | IP68 | IP67 |
Температура эксплуатации | -40…+85 °C | -25…+70 °C |
Частота переключения | 1300 Гц | 1000 Гц |
Напряжение питания | 10…30 V DC | 10…30 V DC |
Функциональные особенности и преимущества
Ключевой особенностью датчика BES M18MI-PSC80B-S04G является возможность монтажа заподлицо с окружающей металлической поверхностью. Это инженерное решение позволяет минимизировать выступающие части устройства, тем самым снижая риск механических повреждений от боковых воздействий. Данная характеристика особенно важна в станкостроении и робототехнике, где точное позиционирование и компактность имеют решающее значение.
Расхождение в заявленных параметрах, таких как температурный диапазон и степень защиты, между различными источниками информации, свидетельствует о консервативном подходе производителя к проектированию. Устройство обладает унифицированной конструкцией, рассчитанной на работу в более жестких условиях, чем минимально декларируемые для отдельных рынков. Такой подход обеспечивает дополнительный запас надежности и увеличивает срок службы компонента.
Использование стандартизированного разъема M12 соответствует общепромышленным нормам и значительно сокращает время интеграции датчика в существующие автоматизированные системы. Это также упрощает процедуру технического обслуживания и замены оборудования, сокращая простои производственной линии.
Области применения
Датчик находит применение в различных отраслях промышленности для решения задач позиционирования, контроля наличия и подсчета металлических объектов.
- В машиностроении: контроль конечного положения подвижных механизмов, определение наличия инструмента в магазине станка с ЧПУ, подсчет деталей на сборочной линии.
- В робототехнике: точное позиционирование манипулятора в зонах захвата и обработки, контроль состояния захватных устройств.
- В автоматизированных складских системах: обнаружение паллет, контейнеров и других транспортных единиц.
В продуктовой линейке Balluff присутствуют аналогичные устройства с различными параметрами. Например, модель BES M18MI-PSC50B-S04G обладает уменьшенной дистанцией срабатывания 5 миллиметров, но более высокой частотой переключения до 2000 Герц. Это делает ее предпочтительным выбором для применений, где требуется высокая скорость отклика, а уменьшенная зона обнаружения является допустимой.
Критерии выбора
При выборе индуктивного датчика приближения для конкретной задачи необходимо учитывать несколько ключевых факторов. Дистанция срабатывания должна быть достаточной для надежного обнаружения целевого объекта с учетом возможных погрешностей монтажа и колебаний положения. Материал объекта также влияет на эффективную дистанцию обнаружения: для цветных металлов, таких как алюминий или медь, она может быть значительно меньше номинальной.
Напряжение питания и тип выходного сигнала должны быть совместимы с входными модулями используемой системы управления. Конструктивное исполнение корпуса и степень защиты должны соответствовать условиям эксплуатации, включая наличие влаги, масел, абразивной пыли и экстремальных температур. Для монтажа в металлические конструкции критически важной является возможность установки заподлицо.
Balluff BES M18MI-PSC80B-S04G представляет собой сбалансированное решение для широкого спектра промышленных задач. Его технические характеристики, надежная конструкция и соответствие отраслевым стандартам делают его предсказуемым выбором для построения долговечных и безотказных систем автоматизации.
