Индуктивные датчики приближения Balluff BES: обзор серии

Серия индуктивных датчиков приближения Balluff BES представляет собой комплексное семейство устройств, разработанных для применения в промышленной автоматизации. Продукция под этим брендом характеризуется широким диапазоном технических характеристик, типоразмеров и специализированных исполнений, что позволяет подобрать оптимальное решение для различных задач.
Принцип действия и конструктивные особенности
Индуктивные датчики серии BES функционируют на основе изменения электромагнитного поля, создаваемого катушкой индуктивности. При внесении в активную зону металлического объекта происходят изменения параметров этого поля, которые регистрируются электронной схемой датчика, приводя к формированию выходного сигнала. Данный принцип обеспечивает бесконтактное обнаружение, что исключает механический износ и повышает общую надежность системы.

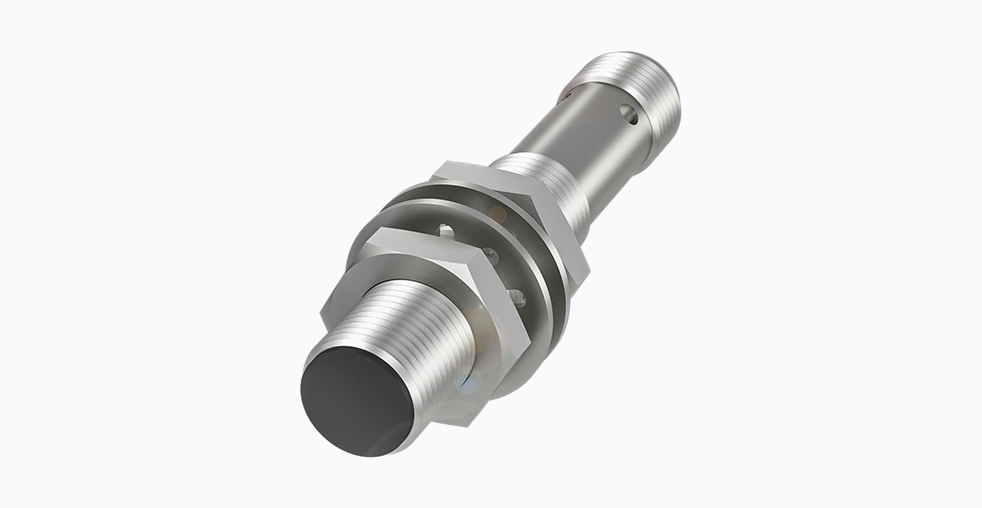

Конструктивно датчики серии BES делятся на две основные группы: цилиндрические и прямоугольные. Цилиндрические датчики, как правило, имеют резьбовое исполнение, что упрощает их монтаж. Наиболее распространенными типоразмерами являются M5, M8, M12, M18 и M30. Прямоугольные корпуса часто применяются в условиях ограниченного пространства. Для изготовления корпусов используются различные материалы: нержавеющая сталь, латунь или специализированные инженерные пластики, что определяет устойчивость датчика к механическим воздействиям, вибрациям и агрессивным средам.
Ключевые технические параметры для выбора
Выбор конкретной модели датчика BES зависит от комплекса технических требований, предъявляемых к системе автоматизации. Основные параметры для анализа приведены ниже.
Номинальная дистанция срабатывания
Это расстояние, на котором датчик гарантированно обнаруживает стандартный металлический объект. Дистанция срабатывания варьируется в зависимости от габаритов датчика. Для миниатюрных моделей, таких как M5, она может составлять менее одного миллиметра, в то время как для крупных датчиков может достигать 40 миллиметров. Важным аспектом является тип монтажа: датчики, предназначенные для монтажа заподлицо, могут быть установлены в металлическую поверхность без потери чувствительности, что обеспечивает их защиту. Модели для монтажа незаподлицо требуют свободного пространства вокруг зоны чувствительности, но обычно предлагают увеличенную дистанцию срабатывания для своего типоразмера.
Выходные сигналы и типы подключения
Выходной каскад датчиков BES может быть реализован по технологии PNP или NPN, что определяет совместимость с различными типами программируемых логических контроллеров. Функция переключения может быть нормально разомкнутой или нормально замкнутой. Подключение датчика к системе может осуществляться двумя основными способами: посредством встроенного кабеля или через быстроразъемное соединение, такое как разъем M8 или M12. Кабельный вариант часто обеспечивает более высокую степень защиты от механических воздействий, в то время как разъемное подключение значительно упрощает процесс замены датчика и обслуживания оборудования.
Степень защиты и рабочие температуры
Большинство моделей серии BES обладают степенью защиты IP67, что означает полную защиту от пыли и возможность кратковременного погружения в воду. Для эксплуатации в более жестких условиях, например, при длительном контакте с жидкостью или в пищевой промышленности, предлагаются датчики со степенью защиты IP68 и корпусами из нержавеющей стали. Стандартный рабочий температурный диапазон составляет от -25 °C до +70 °C. Для применения в условиях крайнего севера или в горячих цехах существуют модели, рассчитанные на работу при температурах от -40 °C до +85 °C.
Быстродействие и частота переключения
Частота переключения — параметр, определяющий быстродействие датчика. Он критически важен для высокоскоростных применений, таких как подсчет мелких объектов или контроль положения быстро движущихся деталей. В серии BES частота переключения может достигать 5000 Гц для компактных высокоскоростных моделей, в то время как датчики с увеличенной дистанцией срабатывания обычно имеют частоту около 800 Гц.
Сравнительный анализ типов датчиков в серии BES
Для наглядности основные различия между популярными типами датчиков серии BES сведены в таблицу.
Типоразмер / Модель | Дистанция срабатывания (мм) | Частота переключения (Гц) | Степень защиты | Типовое применение |
---|---|---|---|---|
Миниатюрные (M5) | 0.5 — 1 | 3000 — 5000 | IP67 | Робототехника, оборудование с ограниченным пространством |
Стандартные (M8, M12) | 1.5 — 5 | 1000 — 2000 | IP67 / IP68 | Общие задачи автоматизации, позиционирование |
Крупногабаритные (M18, M30) | 8 — 40 | 500 — 1500 | IP67 / IP68 | Обнаружение крупных объектов, тяжелые условия эксплуатации |
Прямоугольные | 2 — 15 | 800 — 3000 | IP67 | Конвейерные системы, монтаж на профили |
Специализированные исполнения и области применения
Помимо стандартных моделей, серия BES включает в себя ряд специализированных решений. Для работы во взрывоопасных зонах предлагаются взрывозащищенные датчики, соответствующие международным стандартам. В пищевой и химической промышленности востребованы модели с корпусами из нержавеющей стали, устойчивыми к частой мойке и воздействию агрессивных веществ. Некоторые датчики оснащаются фронтальными зонами из химически стойких полимеров для дополнительной защиты.
Таким образом, серия Balluff BES предоставляет инженерам и проектировщикам широкий и хорошо структурированный ассортимент индуктивных датчиков. Сочетание разнообразия типоразмеров, вариативности технических характеристик и наличия специализированных исполнений позволяет эффективно решать задачи автоматизации в самых разных отраслях промышленности.
