Индуктивный датчик приближения Balluff BES0045 E242293 300 В: обзор и характеристики

Конструкция и ключевые особенности

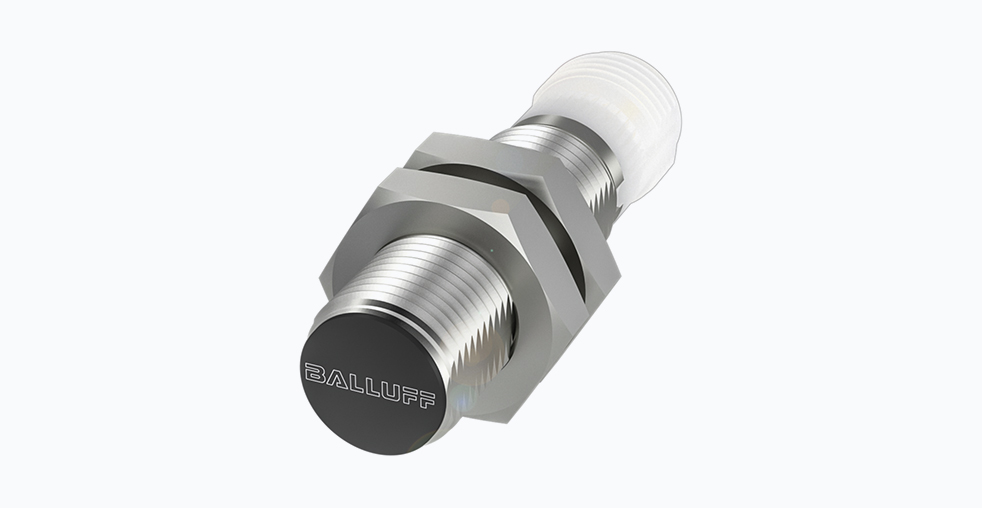

Индуктивный датчик приближения Balluff BES0045 с каталожным номером E242293 представляет собой устройство цилиндрической формы, предназначенное для установки в резьбовое отверстие M12x1. Корпус датчика изготовлен из никель-свободной латуни, что обеспечивает высокую коррозионную стойкость, что особенно важно в условиях агрессивных промышленных сред. Общая длина устройства составляет 43 миллиметра.
Конструкция датчика позволяет осуществлять скрытый монтаж, что минимизирует влияние окружающих металлических объектов на его работу. Чувствительная фронтальная поверхность выполнена из высокопрочного полиамида PA 12, устойчивого к воздействию масел, смазочных материалов и многих химических веществ. Устройство обладает степенью защиты IP67, что гарантирует его сохранность при работе в запыленных условиях и при кратковременном погружении в воду. Важной особенностью является встроенная защита от переполюсовки питания, которая предотвращает выход датчика из строя в случае неправильного подключения.
Детальные технические характеристики
Для точного позиционирования металлических объектов датчик обладает номинальным расстоянием срабатывания 3 миллиметра. Гарантированное рабочее расстояние, учитывающее производственные допуски и температурные колебания, составляет 2,4 миллиметра. Это обеспечивает стабильность работы в различных условиях.
Электрические параметры устройства включают широкий диапазон питающего напряжения постоянного тока от 10 до 36 В. Ток нагрузки на выходе может достигать 100 миллиампер. Датчик имеет полупроводниковый выход типа PNP, нормально разомкнутый. Это означает, что при обнаружении объекта выходной транзистор открывается, и на выходе появляется напряжение питания. Высокая частота переключения, равная 1300 Герц, позволяет эффективно использовать этот датчик в высокоскоростных автоматизированных процессах, например, для подсчета быстро движущихся деталей.
Датчик сохраняет работоспособность в температурном диапазоне от -25 до +70 градусов Цельсия. Параметр средней наработки на отказ составляет 315 лет, что является формальным показателем высокой надежности компонента, рассчитанным в соответствии со стандартами.
Сравнение с аналогами других производителей
Balluff BES0045 занимает определенную позицию на рынке индуктивных датчиков. Для объективного выбора полезно сравнить его ключевые параметры с аналогичными моделями других производителей.
Параметр | Balluff BES0045 | IFM IM12 | Sick IME12 |
---|---|---|---|
Номинальное расстояние срабатывания (Sn) | 3 мм | 4 мм | 2 мм / 4 мм (в зависимости от модели) |
Диапазон питания (постоянный ток) | 10…36 В DC | 10…30 В DC | 10…30 В DC |
Частота переключения | 1300 Гц | 1000 Гц | 2000 Гц |
Степень защиты | IP67 | IP67 | IP68 |
Материал корпуса | Латунь | Нержавеющая сталь | Латунь / нержавеющая сталь |
Как видно из таблицы, Balluff BES0045 предлагает более широкий диапазон питания по сравнению с некоторыми аналогами, что может быть преимуществом в системах с нестабильным напряжением. Модели от IFM часто имеют увеличенное расстояние срабатывания, а датчики Sick могут обладать более высокой частотой переключения. Выбор зависит от конкретных требований применения.
Преимущества для практикующего инженера
Наличие международных сертификатов и маркировок, таких как cULus, CE и UKCA, упрощает ввод оборудования в эксплуатацию на различных регулируемых рынках, включая Северную Америку и Европу. Это избавляет от необходимости проведения дополнительных испытаний.
Balluff предлагает данную модель в нескольких вариантах исполнения, что обеспечивает гибкость подключения. Пользователь может выбрать версию с кабелем из ПВХ длиной 2 или 3 метра, с более износостойким кабелем из полиуретана длиной 3 метра или с предустановленным разъемом M12. Это позволяет оптимизировать монтаж и минимизировать количество промежуточных соединений в шкафу управления.
Высокий расчетный срок службы в сочетании с использованием качественных материалов корпуса и чувствительного элемента способствует снижению эксплуатационных расходов и минимизации незапланированных простоев технологического оборудования.
Сценарии применения в промышленности
Датчик находит широкое применение в различных отраслях промышленной автоматизации.
- Автоматизация производственных линий: Контроль наличия металлических деталей в зоне обработки на станках с ЧПУ, подсчет изделий на конвейерных лентах, точное определение конечного положения пневматических и гидравлических цилиндров.
- Робототехника и манипуляторы: Позиционирование захватов промышленных роботов, подтверждение выполнения операции захвата или отпускания детали, контроль положения осей.
- Упаковочное и пищевое оборудование: Несмотря на то, что датчик реагирует только на металлические объекты, он может использоваться для контроля положения механизмов, валов и дисков в оборудовании, где требуется стойкость к частой мойке благодаря степени защиты IP67.
- Логистика и складские системы: Мониторинг положения сортировочных заслонок, детектирование металлических паллет на рольгангах, контроль состояния дверей и шиберов.
Принцип работы индуктивных датчиков
Для понимания возможностей и ограничений Balluff BES0045 полезно знать базовый принцип действия. Индуктивный датчик генерирует высокочастотное электромагнитное поле с помощью катушки индуктивности, расположенной за его чувствительной поверхностью. Когда в это поле попадает металлический объект, в нем возникают вихревые токи, что приводит к изменению параметров колебательного контура датчика. Электронная схема обрабатывает это изменение и формирует выходной сигнал. Именно поэтому данный тип датчиков реагирует исключительно на металлы, причем расстояние срабатывания может незначительно варьироваться в зависимости от типа металла.
Balluff BES0045 E242293 является типичным представителем надежных индуктивных датчиков приближения, предназначенных для решения стандартных задач промышленной автоматизации. Его технические характеристики, качество изготовления и соответствие международным стандартам делают его предсказуемым выбором для инженеров, проектирующих системы контроля и управления.
