Индуктивный датчик Balluff BES0091 BES M30MF-USC15B-BV02

28.09.2025 #Balluff #M30 #автоматизация #бесконтактный датчик #индуктивный #промышленность

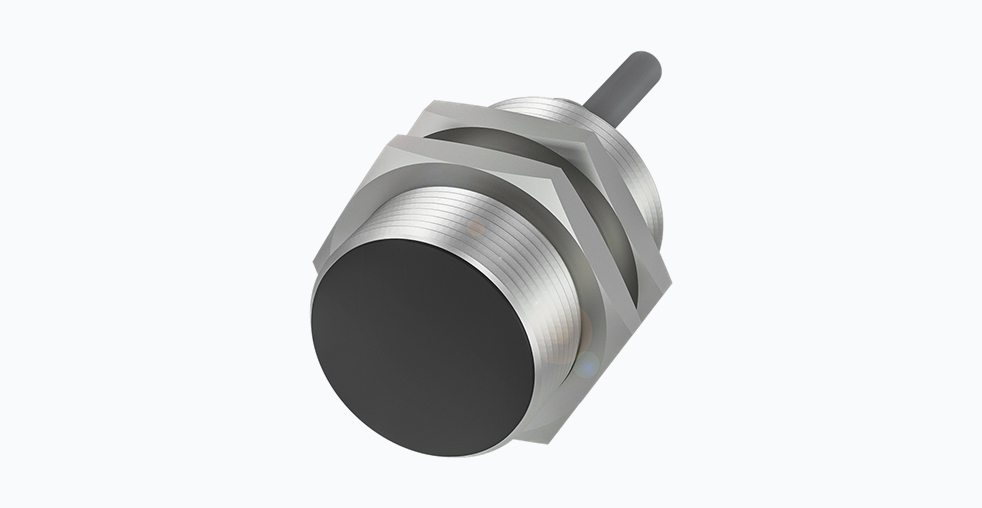

Индуктивный датчик Balluff BES0091 BES M30MF-USC15B-BV02

Конструкция и ключевые характеристики

Индуктивный датчик приближения Balluff BES M30MF-USC15B-BV02 представляет собой устройство, предназначенное для бесконтактного обнаружения металлических объектов в условиях промышленного производства. Модель выполнена в стандартном цилиндрическом корпусе диаметром 30 мм (типоразмер М30), что обеспечивает простоту монтажа и совместимость с широким спектром промышленного оборудования.

Конструкция устройства разработана с акцентом на долговечность и стабильность работы. Корпус изготовлен из латуни с покрытием, что обеспечивает высокую коррозионную стойкость. Для защиты от механических повреждений и воздействия агрессивных сред чувствительная фронтальная зона выполнена из инженерного полимера PA 12 (полиамид 12), обладающего стойкостью к абразивному износу, маслам и охлаждающим жидкостям. Степень защиты IP67 гарантирует работоспособность при временном погружении в воду и в запыленных условиях.

Датчик функционирует по двухпроводной схеме подключения с нормально-разомкнутым контактом. Это означает, что для его работы не требуется строгое соблюдение полярности при подключении, что снижает вероятность ошибок монтажа. Рабочее напряжение составляет 10…36 VDC, что позволяет интегрировать устройство в большинство систем промышленной автоматизации.

Основные технические характеристики Balluff BES M30MF-USC15B-BV02
ПараметрЗначениеПримечание
Типоразмер и монтажная резьбаM30x1.5Стандартный размер
Габаритные размеры (диаметр x длина)30 x 42,5 ммБез учета крепежного фланца
Номинальный диапазон срабатывания15 ммДля металла категории Fe 360
Частота переключения400 ГцМаксимальная скорость срабатывания
Рабочая температура-25…70 °CГарантированные параметры в диапазоне
Степень защиты IPIP67От пыли и кратковременного погружения
Материал корпусаЛатуньС покрытием
Материал чувствительной зоныPA 12Полиамид
Тип подключенияКабельДлина 2,0 метра, материал изоляции PVC

Принцип действия и функциональные особенности

Принцип работы датчика основан на изменении амплитуды высокочастотных колебаний генератора при внесении в электромагнитное поле металлического объекта. Это изменение фиксируется схемой обработки, которая формирует выходной сигнал. Ключевой особенностью данной модели является двухпроводная схема, которая упрощает установку и замену в существующих системах, изначально рассчитанных на электромеханические реле или аналогичные простые устройства.

Высокая частота переключения, составляющая 400 Гц, позволяет использовать датчик в высокоскоростных автоматизированных системах, например, для подсчета мелких деталей на конвейерных линиях или контроля положения быстро движущихся объектов. Номинальный диапазон срабатывания в 15 мм обеспечивает достаточный запас для надежного обнаружения, при этом позволяя избежать ложных срабатываний.

Сравнение с другими моделями и варианты исполнения

Balluff предлагает различные модификации датчиков серии BES M30, что позволяет выбрать оптимальное решение для конкретных задач. Модель BES M30MF-USC15B-BV02 с кабельным выводом является базовым вариантом для стационарной установки. Для применений, требующих частого отключения, существует версия с разъемом, например, BES M30MF-USC15B-S04K, оснащенная стандартным 4-контактным разъемом M12.

Для интеграции в современные системы управления на базе программируемых логических контроллеров часто требуются датчики с PNP-выходом. В этом случае альтернативой может служить модель BES M30MI-PSC15B-BV02. Она обеспечивает положительный сигнал на выходе при обнаружении объекта, что является распространенным стандартом для многих ПЛК. Следует учитывать, что такие модели могут иметь отличные параметры, например, частоту переключения 100 Гц.

При сравнении с продукцией других производителей, аналогичные датчики также предлагают стандартные типоразмеры и степени защиты. Отличия могут заключаться в материалах корпуса (например, использование нержавеющей стали), расширенных температурных диапазонах или наличии дополнительных индикаторов состояния. Выбор конкретного производителя часто определяется требованиями проекта, стандартами предприятия и условиями эксплуатации.

Рекомендации по применению и монтажу

Датчик Balluff BES M30MF-USC15B-BV02 находит применение в различных областях промышленной автоматизации:

  • Контроль положения деталей на конвейерных линиях и роботизированных комплексах.
  • Определение конечных положений цилиндров и других исполнительных механизмов.
  • Контроль наличия инструмента в станках с числовым программным управлением (ЧПУ).
  • Подсчет продукции и блокировка механизмов при отсутствии детали.

Для обеспечения максимальной надежности системы рекомендуется устанавливать расстояние срабатывания на уровне 80% от номинального, что составляет примерно 12 мм. Этот запас компенсирует возможные температурные дрейфы, вибрации и производственные допуски. При монтаже необходимо обеспечить отсутствие в зоне чувствительности других металлических объектов, кроме целевого, чтобы избежать ложных срабатываний. При работе в крайних точках температурного диапазона возможно незначительное изменение номинального расстояния срабатывания, что следует учитывать при проектировании системы.

Устройство соответствует международным стандартам электромагнитной совместимости и безопасности, о чем свидетельствуют маркировки CE, cULus и UKCA. Это позволяет использовать датчик в оборудовании, поставляемом на различные мировые рынки.
