Индуктивный датчик Balluff BHS0096: характеристики и применение

Конструктивные особенности и принцип действия

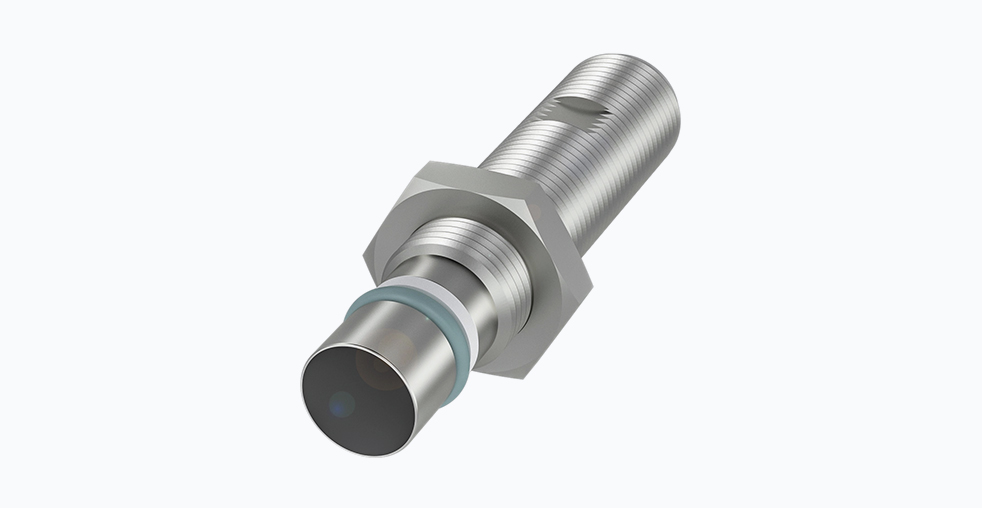

Индуктивный датчик Balluff BHS0096, имеющий также полное заводское обозначение BES 516-300-S205-D-PU-01, представляет собой устройство бесконтактного обнаружения, предназначенное для работы в условиях экстремальных механических нагрузок и агрессивных сред. Принцип его работы основан на изменении амплитуды колебаний генератора при внесении металлического объекта в электромагнитное поле активной зоны датчика. Это изменение фиксируется пороговым устройством, которое и формирует выходной сигнал. Бесконтактный метод обеспечивает отсутствие механического износа и высокий ресурс устройства.
Ключевым элементом конструкции является цельнометаллический корпус, изготовленный из нержавеющей стали марки V4A (AISI 316). Этот материал обеспечивает превосходную коррозионную стойкость, что критически важно для применения в условиях воздействия охлаждающих эмульсий, соленой воды или химических веществ. Корпус обладает повышенной механической прочностью, позволяя датчику выдерживать значительные статические и динамические нагрузки, включая давление до 350 бар, что типично для гидравлических систем промышленного оборудования.
Для защиты внутренней электронной схемы от воздействия твердых частиц и жидкостей датчик имеет степень защиты IP68 и IP69K. Это означает, что устройство полностью защищено от проникновения пыли и может длительное время работать погруженным в воду на глубине более одного метра, а также выдерживать мойку струями воды высокого давления и температуры. Чувствительная фронтальная часть датчика закрыта износостойким инженерным пластиком (EP), который защищает ее от абразивного износа при постоянном контакте с движущимися частями механизмов.
Детальный анализ технических характеристик
Для точного понимания возможностей применения датчика BHS0096 необходимо рассмотреть его основные параметры.
Параметр | Значение | Комментарий |
---|---|---|
Тип датчика | Индуктивный, цилиндрический | Бесконтактное обнаружение металлических объектов |
Номинальное расстояние срабатывания (Sn) | 1.5 мм | Для железа (Fe 1.0037) |
Поправочный коэффициент для нержавеющей стали | ≈ 0.7 | Фактическое расстояние срабатывания уменьшается |
Диаметр корпуса | 12 мм | Резьба M12x1 для монтажа |
Рабочее напряжение | 10…30 В постоянного тока (DC) | Стандартный диапазон для промышленной автоматизации |
Выходной сигнал | PNP, нормально разомкнутый (NO) | Совместим с большинством программируемых логических контроллеров |
Максимальная частота переключения | 2000 Гц | Позволяет детектировать высокоскоростные процессы |
Диапазон рабочих температур | -25… +80 °C | Широкий диапазон для применения в неотапливаемых цехах или рядом с тепловыделяющим оборудованием |
Защита от короткого замыкания и переполюсовки | Есть | Повышает надежность системы и упрощает монтаж |
Материал корпуса | Нержавеющая сталь V4A (AISI 316) | Высокая коррозионная и механическая стойкость |
Степень защиты | IP68 / IP69K | Защита от пыли, воды и мойки под высоким давлением |
Тип подключения | Кабель 1.0 метр, оболочка из полиуретана (PUR) | Устойчивость к маслам, смазкам и истиранию |
Сравнение с продукцией других производителей
На рынке промышленной автоматизации представлены аналогичные решения от других ведущих производителей. Каждое из них имеет свои особенности.
Например, датчик IFM Efector, модель IY5124, также обладает корпусом из нержавеющей стали и степенью защиты IP68, но его максимальное рабочее давление, как правило, ниже — в районе 250 бар. Это делает модель BHS0096 более предпочтительной для применений в гидравлических системах сверхвысокого давления.
Датчик Pepperl+Fuchs, серия NBN8-12GM50-E2-V1, предлагает схожие характеристики по давлению и защите. Однако, некоторые модели этого производителя могут иметь аналоговый или IO-Link выходы, в то время как BHS0096 является классическим дискретным датчиком с PNP выходом. Выбор зависит от требований системы к сбору данных: для простого контроля положения достаточно дискретного сигнала, для более сложных задач диагностики может потребоваться датчик с интерфейсом IO-Link.
Продукция Siemens, серия 3RG4, известна своей надежностью, но часто поставляется с корпусом из никелированной латуни, который может уступать нержавеющей стали модели Balluff в устойчивости к некоторым видам химических воздействий.
Рекомендации по монтажу и применению
Датчик BHS0096 предназначен для фланцевого монтажа, что позволяет устанавливать его заподлицо с металлической поверхностью. Это исключает риск механического повреждения выступающей части. При монтаже необходимо соблюдать рекомендуемые зоны отсутствия металла вокруг датчика, чтобы избежать ложных срабатываний. Для данного диаметра (12 мм) обычно требуется свободная зона диаметром около 36 мм и глубина одного диаметра корпуса спереди.
Основные области применения включают:
- Гидравлические и пневматические системы: контроль конечного положения поршней в цилиндрах высокого давления, используемых в прессах, металлообрабатывающих станках и тяжелом машиностроении.
- Оборудование для литья под давлением: подтверждение закрытия пресс-формы, контроль положения узла впрыска.
- Металлургическая промышленность: обнаружение положений в прокатных станах, гильотинных ножницах и другом оборудовании, подверженном сильным вибрациям и высоким температурам.
- Пищевая и фармацевтическая промышленность: благодаря корпусу из нержавеющей стали и высокой степени защиты, датчик может использоваться в зонах, требующих частой санитарной обработки.
Факторы, влияющие на надежность и срок службы
Долговечность работы датчика в экстремальных условиях определяется несколькими факторами. Помимо запаса прочности корпуса, важную роль играет стабильность электронных компонентов в широком диапазоне температур. Микросхемы, используемые в BHS0096, рассчитаны на работу при температурах до 80 °C, что обеспечивает стабильность характеристик даже при нагреве от соседнего оборудования.
Устойчивость кабеля с полиуретановой оболочкой к истиранию, маслам и озону предотвращает обрыв цепи или короткое замыкание, которые часто являются причиной выхода из строя датчиков в тяжелых условиях. Наличие встроенной защиты от переполюсовки и короткого замыкания исключает повреждение датчика при ошибочном подключении во время монтажа или обслуживания.
В заключение, Balluff BHS0096 является специализированным решением для задач, где критически важны устойчивость к сверхвысокому давлению, механическая прочность и коррозионная стойкость. Его выбор оправдан в проектах, требующих максимальной надежности и минимального межсервисного интервала в самых тяжелых условиях эксплуатации.
