Магнитоиндуктивный датчик Balluff BIL ED0-P060A-01-S75: технический обзор

Принцип работы и конструктивные особенности

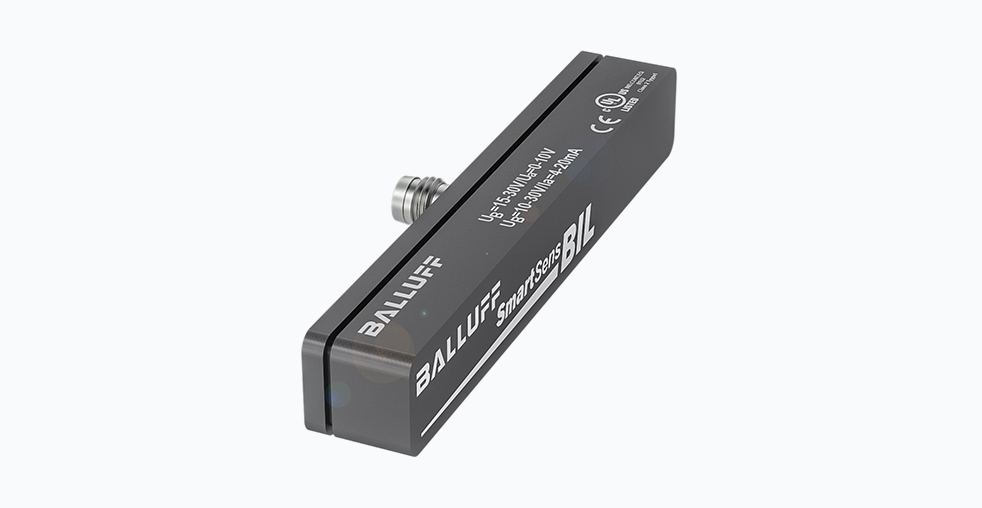

Датчик положения Balluff BIL ED0-P060A-01-S75 представляет собой магнитоиндуктивный линейный датчик, предназначенный для высокоточного бесконтактного измерения положения в условиях жестких промышленных требований. Хотя данная модель снята с производства, ее технические решения и характеристики заслуживают подробного рассмотрения, так как они легли в основу современных аналогов.

Датчик функционирует на основе магнитоиндуктивного принципа. Измерение положения осуществляется бесконтактно, посредством взаимодействия с пассивным позиционным магнитом, который перемещается вдоль измерительной поверхности датчика с рабочим зазором до 2 миллиметров. Отсутствие механического контакта между активной частью датчика и магнитом исключает механический износ, что существенно повышает надежность и срок службы устройства.

Конструкция датчика отличается компактными размерами, что позволяет осуществлять его монтаж в условиях значительного ограничения пространства. Корпус устройства обеспечивает высокую степень защиты от внешних воздействий. Подключение питания и снятие сигнала осуществляется через стандартный разъем.

Подробные технические параметры

Для объективной оценки возможностей датчика необходимо рассмотреть его ключевые технические характеристики.

Ключевые функциональные преимущества

Магнитоиндуктивная технология обеспечивает ряд значимых преимуществ для практического применения:

• Устойчивость к внешним воздействиям: Датчик демонстрирует высокую стойкость к загрязнениям, вибрациям и ударным нагрузкам, что критически важно для применения в металлообработке, робототехнике и на производственных линиях.
• Абсолютное измерение положения: Устройство выдает сигнал, соответствующий абсолютному положению магнита. В отличие от инкрементальных энкодеров, при включении питания не требуется процедура поиска нулевой точки.
• Универсальность выходных сигналов: Наличие двух аналоговых выходов обеспечивает простую интеграцию с большинством программируемых логических контроллеров и систем управления.

Области применения и рекомендации по эксплуатации

Датчик был предназначен для использования в различных отраслях промышленности, где предъявляются высокие требования к надежности и точности:

• Промышленная автоматизация: контроль положения штоков пневматических и гидравлических цилиндров, мониторинг уровня в резервуарах, позиционирование узлов станков и технологического оборудования.
• Робототехника: точное позиционирование исполнительных органов в роботизированных комплексах для сборки и упаковки.
• Специализированное оборудование: использование в качестве компонента высоконадежных систем.

Для обеспечения заявленных характеристик при монтаже необходимо соблюдать рекомендации производителя: обеспечивать правильную пространственную ориентацию датчика и позиционного магнита, выдерживать указанный рабочий зазор.

Актуальные аналоги и сравнение с современными решениями

Согласно данным производителя, модель BIL ED0-P060A-01-S75 более не выпускается. В качестве прямой замены компания Balluff рекомендует модель BIL EMD0-T060A-01-S75. Новая модель сохраняет ключевые параметры предшественника: диапазон измерения 60 мм, нелинейность ±0,6 мм, степень защиты IP67 и тип подключения M8, при этом предлагая усовершенствованные технические решения.

Для задач, требующих более высоких метрологических характеристик, Balluff предлагает другие серии датчиков. Среди продукции других производителей можно выделить магнитострикционные датчики серии MTS от Temposonics, которые обеспечивают высокую точность и большую длину хода, или индуктивные датчики положения от Sick, отличающиеся высокой надежностью. Выбор зависит от конкретных требований применения, таких как необходимая точность, стоимость, условия эксплуатации и требуемый интерфейс.

Таким образом, датчик Balluff BIL ED0-P060A-01-S75 являлся характерным представителем своего класса, удачно сочетавшим точность, надежность и компактность. Его конструкция и принцип действия остаются актуальными, а современные аналоги продолжают развивать эти инженерные решения.
