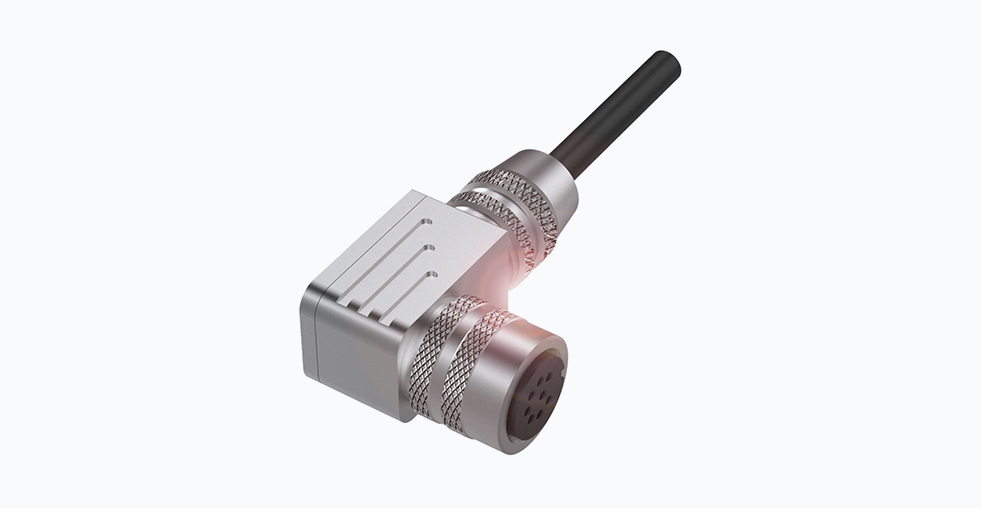

Balluff BKS-S 33M-05: угловой разъем для систем автоматизации

27.09.2025 #Balluff #автоматизация #гидростатические датчики #кабель #подключение #промышленность #разъемы
Balluff BKS-S 33M-05: угловой разъем для систем автоматизации

Назначение и сфера применения

Угловой кабельный разъем Balluff BKS-S 33M-05 предназначен для построения надежных соединений в системах промышленной автоматизации, где предъявляются повышенные требования к устойчивости к внешним воздействиям. Данная модель оптимально подходит для подключения высокоточного оборудования, такого как датчики линейных перемещений серии Micropulse, в условиях ограниченного пространства. Основные области применения включают станкостроение, робототехнику, автоматизированные сборочные линии и измерительные комплексы, работающие в тяжелых промышленных условиях.

Конструктивные особенности

Конструкция разъема продумана для обеспечения долговечности и удобства эксплуатации. Угловая форма корпуса позволяет эффективно организовать кабельную трассу в стесненных условиях монтажа, уменьшая радиус изгиба и механическую нагрузку на кабель. Для подключения используется резьбовое соединение типа M16, обеспечивающее механическую прочность и стабильность контакта. Экранирование корпуса и кабеля гарантирует защиту передаваемых сигналов от электромагнитных помех, что критически важно для аналоговых и высокочастотных интерфейсов.

Детальные технические характеристики

Подробные технические параметры разъема Balluff BKS-S 33M-05 представлены в таблице ниже.

ПараметрЗначение
Тип разъемаУгловой, гнездо (розетка), 8-контактный
Тип соединенияРезьбовое, M16
Материал кабеляПолиуретан (PUR)
Длина кабеля5 метров
ЭкранированиеДа
Номинальное напряжение60 В (постоянного и переменного тока)
Номинальный ток5 А (при температуре +40°C)
Сечение проводника0.25 мм²
Степень защиты IPIP67
Температурный диапазон (стационарный)от -40°C до +90°C
Температурный диапазон (для тяговых цепей)от -5°C до +90°C
СовместимостьДатчики Balluff Micropulse с интерфейсом S32

Эксплуатационные возможности и устойчивость к воздействиям

Высокая степень защиты IP67 обеспечивает полную герметичность корпуса, что позволяет использовать разъем в средах с повышенной запыленностью, а также при воздействии струй воды и кратковременном погружении. Полиуретановая оболочка кабеля демонстрирует стойкость к истиранию, маслу, смазочным материалам и многим химическим веществам, что характерно для промышленных цехов. Важной особенностью является сертификация для применения в тяговых цепях, что подразумевает устойчивость к многократным изгибам и циклическим механическим нагрузкам в динамических системах.

Сравнительный анализ с другими моделями Balluff

Balluff предлагает ряд продуктов, схожих по назначению, но отличающихся ключевыми параметрами для различных задач.

  • Balluff BKS-S 32M-05: Является прямым аналогом, но имеет прямую, а не угловую форму корпуса. Все остальные электрические и механические характеристики идентичны. Выбор между прямой и угловой версией определяется исключительно требованиями к компоновке оборудования.
  • Balluff BCC S528-0000-1Y-133-PS0825-050: Данная модель предлагает повышенную степень защиты IP69K, которая обеспечивает устойчивость к мойке под высоким давлением и стерилизации. Это решение ориентировано на пищевую, фармацевтическую и химическую промышленность, где требования к гигиене и мойке оборудования особенно высоки.

Критерии выбора и монтаж

При выборе разъема BKS-S 33M-05 основными критериями являются необходимость угловой конфигурации, требуемая длина кабеля и условия эксплуатации. Монтаж осуществляется с помощью накидной гайки, что обеспечивает быстрое и надежное соединение, сводя к минимуму время обслуживания. Для обеспечения заявленных характеристик важно соблюдать рекомендации производителя по минимальному радиусу изгиба кабеля, особенно при динамических нагрузках.

Заключение

Balluff BKS-S 33M-05 представляет собой специализированное решение для создания надежных соединений в системах автоматизации. Его конструкция, основанная на применении качественных материалов и соблюдении строгих промышленных стандартов, обеспечивает длительный срок службы и стабильность работы в сложных условиях. Выбор данной модели оправдан в проектах, где критически важны бесперебойность работы, устойчивость к механическим и климатическим воздействиям, а также компактность исполнения.
