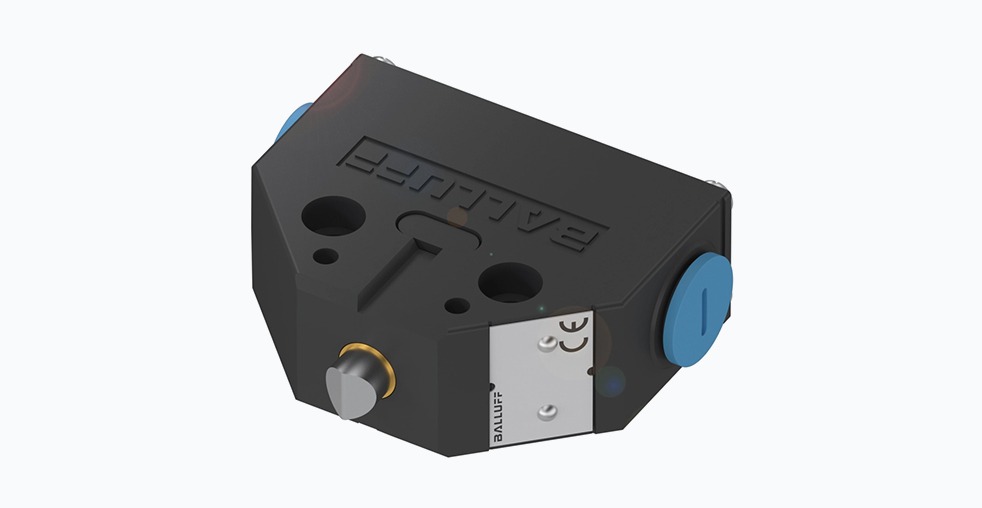

Концевой выключатель Balluff BNS 819: обзор и технические характеристики

Введение в серию Balluff BNS 819
В сфере промышленной автоматизации, где надежность является базовым требованием, механические концевые выключатели сохраняют свою значимость как ключевые компоненты для контроля положения. Серия Balluff BNS 819 представляет собой семейство электромеханических блочных выключателей, в которых проверенная временем механическая конструкция сочетается с современными инженерными решениями. Эти устройства разработаны для точного и безотказного определения позиций в машинах и установках, включая эксплуатацию в сложных промышленных условиях.
Данный материал предоставляет детальный обзор конструктивных особенностей, технических параметров и практических аспектов применения выключателей серии BNS 819, что позволяет специалистам объективно оценить их возможности для интеграции в различные системы.
Конструкция и ключевые инженерные решения
Основой надежности выключателей Balluff BNS 819 является продуманная конструкция, направленная на обеспечение долговечности и стабильности работы. Корпус устройств изготавливается из анодированного алюминия, что обеспечивает механическую прочность и устойчивость к коррозии.
Одной из важнейших особенностей является двухкамерная система. Механизм переключения и клеммная колодка разделены на герметично изолированные отсеки. Разделение реализовано с помощью эластичной мембраны, которая защищает контактную группу от проникновения влаги, масел и абразивных частиц. Данное решение является фундаментальным для достижения высокой степени защиты от внешних воздействий.
Для минимизации трения и износа в движущихся частях используется самосмазывающаяся направляющая толкателя. Это инженерное решение особенно важно для применений с высокой частотой срабатывания. Дополнительную стойкость к механическому износу обеспечивают усиленные толкатели, рабочие поверхности которых подвергаются индукционной закалке, что значительно увеличивает их ресурс.
Детальный анализ технических характеристик
Серия BNS 819 объединяет множество моделей с общим набором базовых параметров, гарантирующих стабильную работу в широком диапазоне условий.
Параметр | Значение |
---|---|
Степень защиты (IP) | IP67 |
Диапазон рабочих температур | от -5 °C до +85 °C |
Номинальное напряжение переключения | до 250 В переменного тока |
Максимальный длительный ток | 5 А или 6 А (в зависимости от модели) |
Тип контакта | Мгновенного действия |
Материал корпуса | Анодированный алюминий |
Механическая износостойкость | более 30 миллионов циклов |
Электрическая износостойкость | более 1 миллиона циклов (при номинальной нагрузке) |
Степень защиты IP67 означает, что устройство полностью защищено от проникновения пыли и может выдерживать кратковременное погружение в воду на глубину до 1 метра. Широкий температурный диапазон позволяет использовать выключатели в неотапливаемых производственных помещениях и в условиях повышенных температур. Контакты мгновенного действия обеспечивают четкое и быстрое переключение, независимое от скорости движения толкателя, что критически важно для точного позиционирования.
Модельный ряд и варианты исполнения
Серия BNS 819 отличается значительным разнообразием моделей, что позволяет подобрать оптимальное решение для конкретной технологической задачи. Основные различия между моделями заключаются в количестве точек переключения, типе привода и шаге монтажа.
По количеству контактов серия предлагает решения от одиночных выключателей, таких как BNS 819-100, до многопозиционных блоков, объединяющих 2, 3, 4, 6 и 8 точек переключения в едином корпусе. Это позволяет контролировать несколько позиций в ограниченном пространстве, например, ход суппорта станка или положение секций промышленного робота.
Тип привода (толкателя) является ключевым параметром для различных условий эксплуатации. Доступны следующие основные варианты:
- Привод с роликом: Оптимален для бокового воздействия и высоких скоростей движения активирующего элемента (до 120 м/мин). Ролик снижает трение и износ.
- Привод с шариком: Подходит для точечного воздействия в различных направлениях.
- Привод с резцом (плоский): Используется для точного срабатывания от движущихся кромок.
Шаг между толкателями в многопозиционных блоках стандартизирован и обычно составляет 12 мм или 16 мм, что соответствует международным стандартам и упрощает проектирование установочных узлов.
Сравнение с аналогами других производителей
При выборе концевого выключателя важно проводить сравнение с продукцией других производителей, таких как Siemens (серия 3SE5) и Eaton (серия A22). Каждый бренд предлагает решения с определенными акцентами.
Выключатели Siemens 3SE5 известны своей модульной конструкцией, позволяющей комбинировать различные приводы и контактные блоки. Eaton A22 часто выделяются компактными размерами и специализированными исполнениями для пищевой промышленности. Серия Balluff BNS 819 позиционируется как решение с акцентом на максимальную механическую прочность и долговечность в тяжелых условиях, что подтверждается использованием анодированного алюминия и усиленных толкателей.
Руководство по выбору и применению
Для корректного выбора модели серии BNS 819 рекомендуется последовательно оценить несколько параметров технологической задачи. Необходимо определить количество контролируемых позиций, тип и направление воздействия на привод, а также условия окружающей среды (наличие пыли, влаги, масел).
Модели с подключением через стандартизированные разъемы упрощают монтаж и обслуживание, сокращая время подключения. Для интеграции в современные системы промышленной автоматизации доступны модели с поддержкой цифрового интерфейса IO-Link, что позволяет получать диагностическую информацию и удаленно контролировать состояние выключателя.
Типичными областями применения серии BNS 819 являются станкостроение, автоматизированные складские системы, упаковочное и роботизированное оборудование. Многопозиционные выключатели эффективны для контроля нескольких положений исполнительного механизма в пределах одной зоны, заменяя несколько отдельных датчиков.
Заключение
Серия Balluff BNS 819 демонстрирует сохранение актуальности электромеханических концевых выключателей в современных системах автоматизации. Ключевыми достоинствами серии являются высокая механическая надежность, устойчивость к внешним воздействиям и проверенная конструкция. Эти характеристики делают данную серию обоснованным выбором для применений, где приоритетом является отказоустойчивость и долговечность.
Для инженеров и проектировщиков выключатели BNS 819 предлагают предсказуемость работы и простоту интеграции, не требующую сложных процедур настройки. Глубокое понимание особенностей модельного ряда и конструктивных решений позволяет оптимально встраивать эти устройства в технологические системы, обеспечивая их стабильную и длительную эксплуатацию.
