Оптический датчик Balluff BOS 08E-PS-KH22-02: принцип работы и технические характеристики

Принцип работы и технология подавления фона
Оптический датчик Balluff BOS 08E-PS-KH22-02 функционирует на основе усовершенствованного принципа оптической триангуляции с подавлением заднего фона. Внутри корпуса расположены три ключевых компонента: источник света (светодиод), принимающая линза и позиционно-чувствительный детектор. Световой луч, испускаемый светодиодом, отражается от поверхности целевого объекта и фокусируется на приемном элементе. Стандартный диффузный датчик срабатывает при получении любого отраженного сигнала, превышающего пороговый уровень. Однако технология подавления фона позволяет системе анализировать угол падения отраженного луча, который напрямую зависит от расстояния до объекта. Благодаря этому датчик может быть точно настроен на срабатывание только в пределах заданного диапазона расстояний, игнорируя объекты, расположенные ближе или дальше установленной зоны контроля.
Этот метод обеспечивает значительное преимущество при работе со сложным фоном, например, с блестящими металлическими поверхностями, которые могут создавать ложные отражения, или при обнаружении объектов на движущейся конвейерной ленте. Устройство надежно отличает целевой объект от фоновых помех, что повышает стабильность всего технологического процесса.
Детальный анализ технических характеристик

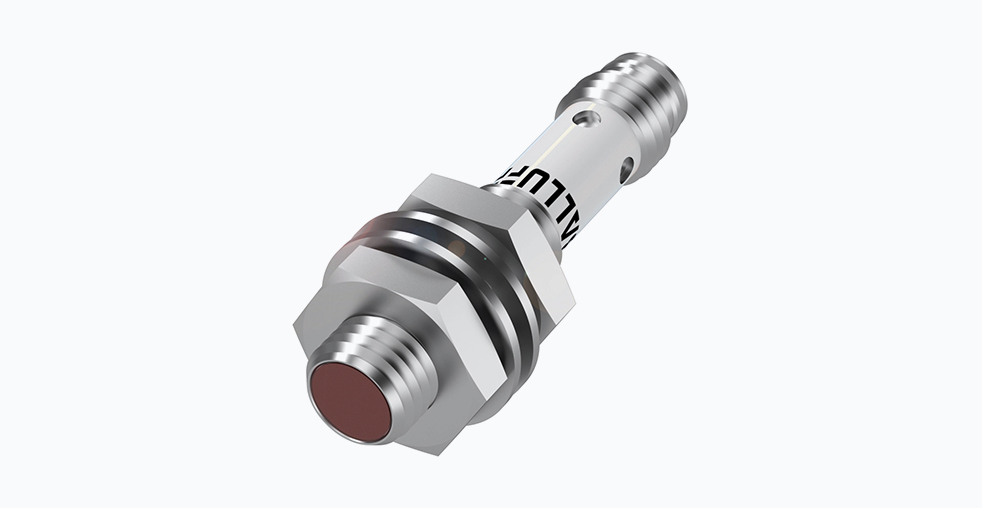

Модель BOS 08E-PS-KH22-02 представляет собой цилиндрический датчик с резьбой M8x1 и длиной корпуса 40 мм. Корпус выполнен из нержавеющей стали, что обеспечивает высокую стойкость к коррозии, механическим воздействиям и частым мойкам, включая воздействие агрессивных сред.
Параметр | Значение | Пояснение |
---|---|---|
Принцип действия | Диффузный датчик с подавлением фона | Обеспечивает стабильное обнаружение объектов независимо от их цвета и коэффициента отражения |
Диапазон срабатывания | от 7 до 30 мм | Позволяет гибко настраивать зону обнаружения под конкретную задачу |
Диаметр светового пятна | примерно 2,5 мм на расстоянии 30 мм | Высокая концентрация света позволяет детектировать мелкие объекты |
Разрешение | менее 0,5 мм | Определяет минимальный размер детали, которую может надежно распознать датчик |
Источник света | Светодиод, видимый красный свет | Облегчает визуальную настройку и юстировку |
Напряжение питания | 10…30 В постоянного тока | Совместимость со стандартными промышленными источниками питания |
Выходной сигнал | PNP, нормально разомкнутый | Стандартный выход для подключения к программируемым логическим контроллерам |
Максимальная частота переключения | 450 Гц | Определяет быстродействие датчика при работе с высокоскоростными процессами |
Защита от короткого замыкания и переполюсовки | Есть | Повышает надежность и защищает устройство от ошибок при монтаже |
Степень защиты | IP67 | Защита от проникновения пыли и временного погружения в воду |
Температурный диапазон эксплуатации | от -5°C до +55°C | Позволяет использовать датчик в условиях большинства промышленных цехов |
Материал оптической поверхности | Полиметилметакрилат | Прозрачный пластик, устойчивый к умеренным механическим воздействиям |
Подключение | Кабель 2 метра | Кабель устойчив к истиранию, маслу и многим химическим веществам |
Сертификаты | cULus, CE, UKCA | Соответствие требованиям для рынков Северной Америки и Европы |
Области применения и практические рекомендации
Благодаря своим характеристикам, датчик находит применение в различных отраслях промышленности.
- Электронная промышленность: Контроль наличия и положения мелких компонентов на печатных платах, обнаружение меток или отверстий
- Автоматизация производственных линий: Подсчет изделий на конвейере, контроль положения крышек или этикеток на упаковке
- Робототехника: Интеграция в захваты роботов-манипуляторов для контроля наличия детали в gripper
- Обработка материалов: Обнаружение прозрачных объектов, таких как стеклянные бутылки или пластиковые пленки
- Машиностроение: Контроль положения валов, подсчет зубьев шестеренок или обнаружение флажков на вращающихся механизмах
Для обеспечения долговечной и безотказной работы рекомендуется соблюдать следующие условия:
- Производить окончательную настройку расстояния срабатывания с помощью потенциометра на корпусе датчика
- Обеспечивать, чтобы в зону чувствительности не попадали посторонние предметы
- Регулярно очищать оптическую поверхность от загрязнений
- Избегать механических ударов и вибраций, превышающих указанные в технической документации пределы
Balluff BOS 08E-PS-KH22-02 является специализированным инструментом для задач, где требуются минимальные габариты, высокая надежность и функция интеллектуального распознавания объектов.
