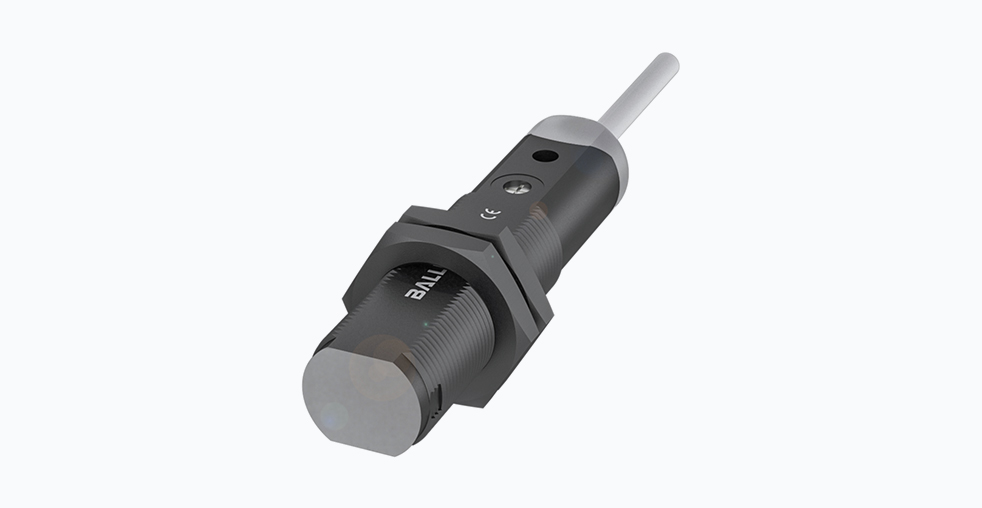

Фотоэлектрический датчик Balluff BOS 18KF-PA-1QD-C-02

Принцип действия и технологические основы
Модель BOS 18KF-PA-1QD-C-02 от компании Balluff представляет собой цилиндрический фотоэлектрический датчик рефлекторного типа, оснащенный резьбой M18 для удобного монтажа. Основная сфера применения устройства — надежное обнаружение объектов в системах промышленной автоматизации, где предъявляются высокие требования к точности и стабильности работы на значительных расстояниях.
Датчик функционирует по рефлекторному принципу: встроенный излучатель генерирует луч красного света, который направляется на специальный рефлектор. Рефлектор возвращает луч обратно к приемному элементу датчика. Факт обнаружения объекта фиксируется в момент прерывания этого светового луча. Данная технология позволяет достигать расстояния срабатывания до 4,5 метров, что делает датчик эффективным решением для контроля крупногабаритного оборудования или зон с ограниченным доступом.
Детальный анализ технических характеристик
Для полного понимания возможностей датчика необходимо рассмотреть его ключевые параметры. Они определяют условия интеграции устройства в производственные линии и его устойчивость к внешним воздействиям.
Характеристика | Значение | Пояснение |
---|---|---|
Рабочее напряжение | 10…30 В постоянного тока | Широкий диапазон напряжений облегчает подключение к стандартным промышленным источникам питания. |
Тип выходного сигнала | PNP, переключаемый (НО/НЗ) | Предоставляет гибкость в настройке логики работы и совместимость с различными типами контроллеров. |
Степень защиты корпуса | IP67 | Обеспечивает защиту от проникновения пыли и выдерживает кратковременное погружение в воду. |
Материал корпуса | Полибутилентерефталат (PBT) | Технический пластик, демонстрирующий высокую стойкость к воздействию масел, смазочных материалов и химических веществ. |
Материал оптического элемента | Полиметилметакрилат (PMMA) | Оптический пластик с высокой светопропускающей способностью и устойчивостью к механическим воздействиям. |
Диапазон рабочих температур | от -25 °C до +55 °C | Гарантирует стабильную работу в условиях типичного промышленного цеха. |
Способ подключения | Кабель длиной 2 метра | Стандартная длина кабеля упрощает процесс установки и подключения датчика. |
Дальность действия | до 4,5 м | Максимальное расстояние до рефлектора, на котором обеспечивается надежное срабатывание. |
Конструктивные особенности и эксплуатационные качества
Конструкция датчика Balluff BOS 18KF-PA-1QD-C-02 разработана с учетом требований промышленной эксплуатации. Корпус из полибутилентерефталата (PBT) обеспечивает не только механическую прочность, но и высокую стойкость к широкому спектру агрессивных сред, таких как масла, охлаждающие эмульсии и растворители, что характерно для металлообрабатывающих и других производств.
Степень защиты IP67 означает, что устройство полностью защищено от контакта с пылью и может работать в условиях высокой влажности, а также выдерживать мойку оборудования струями воды под давлением. Для точной адаптации под конкретные условия эксплуатации датчик оснащен встроенным потенциометром, позволяющим плавно регулировать чувствительность. Это помогает минимизировать ложные срабатывания от фоновых объектов или засветки.
Визуальный контроль состояния устройства осуществляется с помощью двухцветного светодиодного индикатора. Зеленый цвет сигнализирует о наличии питающего напряжения, а желтый (или оранжевый) — о состоянии выходного ключа. Дополнительную надежность системе обеспечивает встроенная защита от короткого замыкания в нагрузке и ошибочного подключения питания в обратной полярности.
Сравнительный анализ в сегменте рефлекторных датчиков
На рынке промышленных датчиков позиционирование продукции Balluff часто происходит в сравнении с такими производителями, как Sick, IFM Electronic и Pepperl+Fuchs. Модель BOS 18KF-PA-1QD-C-02, с ее дальностью действия 4,5 метра, ориентирована на задачи, где требуется значительная дистанция обнаружения.
Для сравнения, аналогичные рефлекторные датчики Sick серии WTB с сопоставимой дальностью могут предлагать дополнительные функции, например, технологию Background Suppression для точного игнорирования фона. Датчики от IFM Electronic серии OY часто выделяются простотой настройки и наличием интуитивных индикаторов состояния. Продукция Pepperl+Fuchs известна своими решениями для взрывоопасных зон и повышенной устойчивостью к электромагнитным помехам. Модель Balluff в данном контексте представляет собой сбалансированное решение с акцентом на надежность и достаточную для большинства применений функциональность.
Области применения и практические рекомендации
Благодаря своим характеристикам, датчик находит применение в различных отраслях промышленности. Его используют для подсчета изделий на конвейерных лентах, контроля положения дверей и защитных ограждений, обнаружения объектов в системах складской логистики и упаковочных машинах.
При монтаже и настройке важно обеспечить правильную ориентацию датчика и рефлектора, а также очистить оптические поверхности от загрязнений, которые могут сократить рабочую дистанцию. Регулировка чувствительности должна производиться после установки всех компонентов системы в рабочее положение для компенсации возможных внешних засветок и отражений.
