Применение магнитострикционных датчиков Balluff BTL 7

Принцип действия магнитострикционных датчиков
Работа датчиков линейных перемещений Balluff BTL 7 базируется на магнитострикционном эффекте. Внутри герметичного корпуса устройства размещен волновод — специальный чувствительный элемент из магнитострикционного сплава. При подаче короткого импульса тока вдоль волновода возникает круговое магнитное поле. В зоне, где это поле взаимодействует с постоянным магнитным полем позиционного магнита, закрепленного на движущемся объекте, происходит микродеформация материала волновода (эффект Видемана). Эта деформация генерирует упругую акустическую волну, которая распространяется с постоянной скоростью в обе стороны от точки взаимодействия.
Встроенный пьезоэлектрический приемник фиксирует момент прихода волны. Электронная система датчика с высокой точностью измеряет временной интервал между отправкой электрического импульса и приходом механической волны. Поскольку скорость распространения волны постоянна, это время прямо пропорционально расстоянию до позиционного магнита. Данный бесконтактный метод измерения исключает механический износ и обеспечивает высочайшую точность на протяжении всего срока службы.
Ключевые технические параметры и характеристики
Серия BTL 7 характеризуется широким диапазоном моделей, охватывающим различные требования к точности, размерам и условиям эксплуатации.
Параметр | Значение | Примечания |
---|---|---|
Диапазон измерений | 25 мм – 7620 мм | Доступны стандартные и индивидуальные длины |
Повторяемость | ≤ ± 5 мкм | Стабильность показаний при циклических измерениях |
Нелинейность | ± 30 мкм или ± 0.02% от полной шкалы | Зависит от длины хода и модели |
Разрешение | До 2 мкм | Для цифровых интерфейсов (SSI) |
Рабочая температура | -40 °C … +85 °C | Для стандартного исполнения |
Степень защиты | IP67, IP68, IP69K | Защита от пыли, воды и высокого давления мойки |
Максимальное давление | До 600 бар | Для моделей, встраиваемых в гидроцилиндры |
Выходные сигналы | Аналоговый (4…20 мА, 0…10 В), Цифровой (SSI, Profinet, EtherNet/IP) | Выбор зависит от требований системы управления |
Конструктивные исполнения и варианты интерфейсов
Производитель предлагает несколько типов корпусов для адаптации датчика к различным условиям монтажа и эксплуатации.

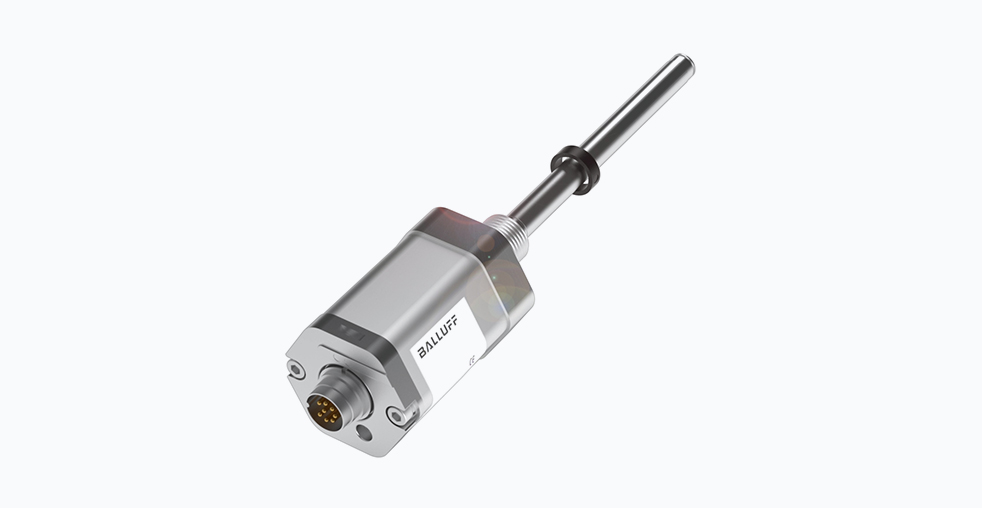

- Стержневое исполнение: Характеризуется цилиндрическим корпусом с метрической резьбой (например, M18x1,5). Предназначено для непосредственной установки в гидравлические или пневматические цилиндры. Отличается высокой устойчивостью к механическим нагрузкам и давлению.
- Профильное исполнение: Имеет прямоугольный алюминиевый корпус стандартного размера (например, 37×35 мм), что упрощает монтаж на станинах станков и производственных линиях с помощью стандартных крепежных элементов.
- Взрывозащищенное исполнение: Модели с маркировкой «Ex» имеют конструкцию, исключающую возможность воспламенения взрывоопасной среды. Применяются в химической, нефтегазовой промышленности и на других объектах с классифицированными зонами.
Что касается интерфейсов связи, то выбор конкретного протокола зависит от архитектуры системы автоматизации. Аналоговые сигналы (4-20 мА, 0-10 В) универсальны и совместимы с большинством программируемых логических контроллеров. Цифровые интерфейсы, такие как SSI (Synchronous Serial Interface), обеспечивают высокую помехозащищенность и точность. Сетевые промышленные протоколы Profinet и EtherNet/IP позволяют интегрировать датчик в современные распределенные системы управления в режиме реального времени, упрощая диагностику и конфигурацию.
Области применения и практические примеры
Высокая точность и надежность датчиков BTL 7 обуславливают их использование в критически важных промышленных процессах.
Промышленная гидравлика и прессовое оборудование: Это основная сфера применения. Датчик монтируется непосредственно в полость гидроцилиндра для точного определения положения поршня. Устойчивость к экстремальному давлению (до 600 бар) и вибрациям делает его незаменимым для металлорежущих станков с ЧПУ, гибочных прессов, литейных машин и оборудования для тяжелого машиностроения. Точное позиционирование позволяет повысить качество обработки и исключить брак.
Системы контроля уровня жидкостей и сыпучих материалов: Во взрывоопасных зонах применяются специализированные модели. В таких системах позиционный магнит размещается в герметичном поплавке или на заслонке, перемещающейся вдоль стержня датчика. Это позволяет бесконтактно и безопасно измерять уровень топлива, химических реагентов или других сред в резервуарах.
Автоматизация производственных линий и робототехника: Цифровые интерфейсы обеспечивают быструю интеграцию датчиков BTL 7 в системы управления роботизированными комплексами, автоматизированными складскими системами и конвейерными линиями. Они используются для точного позиционирования захватов, тележек и других подвижных узлов, где требуется высокая повторяемость.
Сравнительный анализ с альтернативными технологиями
Магнитострикционные датчики занимают нишу между более простыми и более сложными системами позиционирования.
По сравнению с потенциометрическими датчиками, BTL 7 выигрывают за счет бесконтактного принципа работы, что гарантирует практически неограниченный механический ресурс и устойчивость к вибрации. В отличие от инкрементальных энкодеров, они предоставляют абсолютное значение положения сразу после включения питания, что исключает необходимость в процедуре поиска нулевой точки.
Если сравнивать с датчиками на основе технологии LVDT, магнитострикционные датчики Balluff, как правило, предлагают больший ход измерения и более простой монтаж, так как не требуют точной электромагнитной экранировки. Однако LVDT могут демонстрировать более высокую точность на очень коротких ходах.
Критерии выбора и особенности монтажа
При подборе датчика BTL 7 для конкретной задачи необходимо учитывать несколько факторов:
- Длина хода: Определяется рабочим перемещением контролируемого объекта.
- Требуемая точность: Нелинейность и повторяемость должны соответствовать допускам технологического процесса.
- Условия окружающей среды: Температура, наличие влаги, масел, давление, вибрации.
- Интерфейс связи: Совместимость с существующей или проектируемой системой управления.
- Конструктивное исполнение: Способ и место установки (внутрь цилиндра, на профиль, фланцевое крепление).
Правильный монтаж критически важен для достижения заявленных характеристик. Позиционный магнит должен перемещаться соосно с датчиком на рекомендованном расстоянии. Необходимо избегать сильных боковых нагрузок на корпус и обеспечивать надежное заземление для минимизации электромагнитных помех, особенно для аналоговых и высокоскоростных цифровых интерфейсов.
