Магнитострикционный датчик Balluff BTL001Y: технические характеристики и применение

Физические основы и принцип действия

Магнитострикционный датчик линейных перемещений Balluff BTL001Y представляет собой высокоточное решение для задач промышленной автоматизации, где критически важны надежность, долговечность и получение абсолютных значений положения без необходимости поиска референтной точки после каждого включения питания.

Работа датчика BTL001Y базируется на магнитострикционном эффекте. Данная технология является бесконтактной, что принципиально отличает ее от потенциометрических или оптических систем и исключает механический износ чувствительного элемента.

Внутри алюминиевого корпуса датчика расположен волновод — специальный чувствительный элемент. При подаче короткого импульса тока на волновод возникает круговое магнитное поле. Внешний позиционный магнит, устанавливаемый на движущуюся часть механизма, создает постоянное магнитное поле. В точке взаимодействия этих двух полей возникает механическая деформация — ультразвуковая волна, которая распространяется по волноводу со постоянной скоростью.

Встроенная электронная система с высокой точностью измеряет временной интервал между моментом отправки электрического импульса и моментом приема ультразвуковой волны. Поскольку скорость распространения ультразвука в материале волновода является постоянной величиной, это время прямо пропорционально расстоянию от начала датчика до позиционного магнита. Таким образом, устройство непрерывно вычисляет и выдает абсолютное значение текущего положения.

Детальный анализ технических параметров

Модель BTL001Y характеризуется следующими ключевыми техническими показателями:

Конструктивное исполнение и эксплуатационные преимущества

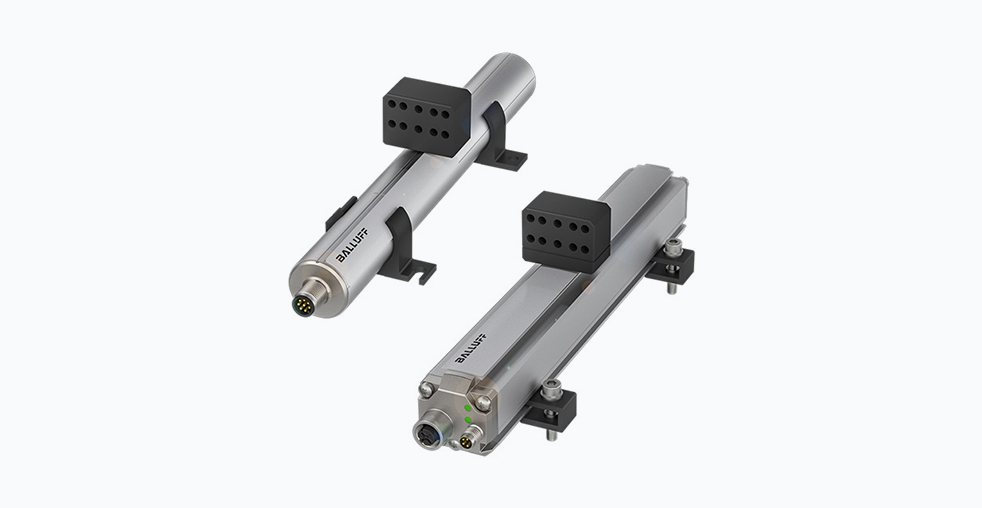

Корпус датчика выполнен из алюминиевого профиля, что обеспечивает высокую механическую прочность и устойчивость к вибрациям. Степень защиты IP67 гарантирует работоспособность в условиях повышенной запыленности, воздействия масел и охлаждающих жидкостей, а также при обмывании водой. Крепление осуществляется с помощью монтажных скоб, что упрощает установку на оборудование.

К эксплуатационным преимуществам данной модели относятся:

• Долговечность: Бесконтактный принцип работы означает отсутствие механического изнашивания основного измерительного элемента, что значительно увеличивает срок службы по сравнению с потенциометрическими датчиками.
• Упрощенный монтаж: Позиционный магнит крепится на подвижном узле с зазором в несколько миллиметров относительно корпуса датчика, что снижает требования к точности юстировки.
• Готовность к работе: Выдача абсолютного значения положения сразу после подачи питания исключает необходимость выполнения процедуры поиска нулевой точки после каждого включения системы.
• Адаптивность к условиям: Устойчивость к вибрациям, загрязнениям и влаге позволяет применять датчик в сложных промышленных условиях.

Сравнение с другими продуктами линейки и аналогами

Модель BTL001Y относится к профильной серии BTL6, предназначенной для универсального внешнего монтажа. Портфолио магнитострикционных датчиков Balluff включает и другие исполнения. Например, серии BTL5 и BTL7 в стержневом корпусе из нержавеющей стали разработаны для монтажа непосредственно в гидравлические цилиндры.

Помимо аналогового выхода, используемого в BTL001Y, производитель предлагает датчики с цифровыми интерфейсами, такими как IO-Link для сбора диагностических данных, SSI для высокоскоростных систем, а также с полевыми шинами PROFIBUS-DP и EtherCAT для прямой интеграции в современные сети автоматизации.

Среди продукции других производителей магнитострикционных датчиков можно выделить решения от компаний MTS Sensors (серия Temposonics) и Sick. Датчики MTS Temposonics известны своей широкой номенклатурой и применением в тяжелых условиях, в то время как Sick предлагает решения, ориентированные на интеграцию в концепции Индустрии 4.0. Конкретный выбор зависит от требуемых технических характеристик, типа выходного сигнала и условий эксплуатации.

Области применения в промышленности

Высокая точность и надежность датчика Balluff BTL001Y обуславливают его использование в различных отраслях промышленности:

• Металлообработка и штамповка: Точное позиционирование ползунов и подвижных плит в прессах и литьевых машинах для контроля усилия и положения.
• Автоматизированные складские системы: Позиционирование портальных кранов и подъемников, где требуется обратная связь по абсолютному положению.
• Робототехника: Обеспечение обратной связи в манипуляторах и линейных приводах роботов.
• Модернизация оборудования: Эффективная замена устаревших линейных потенциометров, обеспечивающая более высокую точность, надежность и срок службы.

Магнитострикционный датчик Balluff BTL001Y является решением, которое сочетает в себе передовой физический принцип измерения и прочную промышленную конструкцию. Его применение целесообразно в задачах, где требования к точности, долговечности и работе в сложных условиях преобладают над другими факторами.
