Магнитострикционные датчики Balluff BTL5: принцип работы и технические характеристики

Принцип действия магнитострикционных преобразователей
Семейство магнитострикционных преобразователей линейных перемещений Balluff BTL5 предназначено для задач, требующих высочайшей точности, надежности и работы в экстремальных промышленных условиях. Эти датчики находят применение в промышленных роботах, литьевых машинах, прессах и гидравлических системах. Они обеспечивают высокое разрешение и длительный срок службы даже при повышенных давлениях.
В основе работы датчиков BTL5 лежит магнитострикционный эффект. Это физическое явление заключается в изменении геометрических размеров ферромагнитных материалов под воздействием магнитного поля. В датчиках Balluff этот процесс используется для прецизионных измерений положения.
Технология реализована следующим образом: вдоль стержня из специального магнитострикционного сплава распространяется токовый импульс. Позиционный магнит, связанный с движущимся объектом, создает вокруг стержня круговое магнитное поле. В точке взаимодействия двух полей возникает механическая деформация, которая регистрируется пьезоэлектрическим элементом. Измеряя время между генерацией импульса и приемом волны, процессор датчика с высокой точностью вычисляет положение магнита.
Конструктивные особенности и варианты исполнения
Семейство BTL5 предлагается в нескольких основных исполнениях, предназначенных для различных условий эксплуатации.
- Профильное исполнение: Корпус из алюминиевого сплава, предназначен для общего машиностроения.

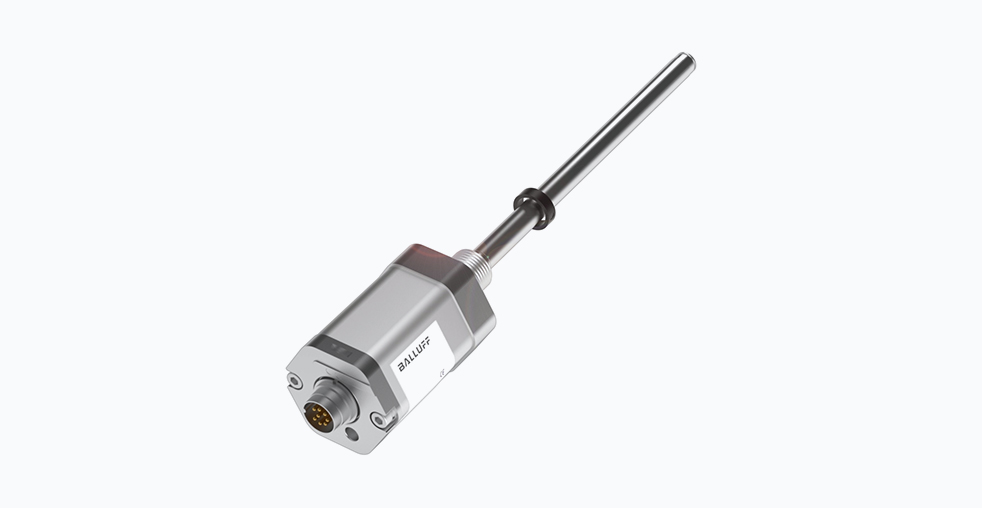

- Стержневое исполнение: Корпус из нержавеющей стали, предназначен для монтажа в гидравлические цилиндры.
- Компактное исполнение: Модели с уменьшенными габаритами для ограниченного пространства.
Каждое исполнение имеет специфические особенности монтажа и подключения, что позволяет оптимально интегрировать датчик в оборудование.
Технические характеристики и параметры
Датчики BTL5 отличаются широким диапазоном технических характеристик, что определяет их применение в различных отраслях промышленности.
Параметр | Профильные модели | Стержневые модели |
---|---|---|
Диапазон измерений | 25…4500 мм | 25…7620 мм |
Линейность | ±0,02% от полного хода | |
Разрешение | 1 мкм | |
Температура эксплуатации | -40°C…+85°C | |
Степень защиты | IP67 | IP69K |
Выходные сигналы | 0/4…20 мА, 0/±10 В, SSI, PROFIBUS-DP, IO-Link |
Система позиционирования и многомагнитный режим
Ключевой особенностью технологии является бесконтактное измерение с помощью позиционных магнитов. Balluff производит магниты различных типов, включая свободные и закрепленные варианты исполнения.
Мультимагнитный режим позволяет одному датчику BTL5 отслеживать положение до четырех независимых магнитов одновременно. Это позволяет создавать многопозиционные системы контроля без установки дополнительных датчиков. Различные варианты исполнения магнитов обеспечивают работу на различных расстояниях от поверхности датчика.
Для активации многомагнитного режима требуется конфигурация с помощью специализированного программного обеспечения. Это важный шаг, который необходимо учитывать при модернизации оборудования или замене датчиков.
Области применения и практическая реализация
Датчики BTL5 используются в различных отраслях промышленности благодаря своей надежности и точности.
- Гидравлические системы: Стержневые модели монтируются непосредственно в цилиндр, выдерживая высокое давление и точно определяя положение поршня.
- Автоматизация производства: Профильные датчики обеспечивают обратную связь о положении кареток, суппортов и манипуляторов.
- Контроль уровня жидкостей: Датчики используются для непрерывного измерения уровня в резервуарах.
- Технологическое оборудование: Применяются в прессах, литьевых машинах и другом промышленном оборудовании.
Сравнение с аналогами других производителей
На рынке представлены аналогичные решения от других производителей, таких как Siemens, Siko и MTS Sensors. Каждое решение имеет свои особенности.
Производитель | Серия | Особенности |
---|---|---|
Balluff | BTL5 | Многомагнитный режим, высокая степень защиты |
Siemens | SITRANS | Интеграция с системами автоматизации Siemens |
Siko | MSK | Компактные размеры, различные варианты монтажа |
MTS Sensors | Temposonics | Широкий диапазон измерений, различные интерфейсы |
Выбор конкретного решения зависит от требований применения, условий эксплуатации и необходимых интерфейсов связи.
Особенности монтажа и эксплуатации
Правильный монтаж и настройка являются критически важными для обеспечения точной и надежной работы датчиков BTL5. Необходимо учитывать механические нагрузки, температурные воздействия и электромагнитные помехи.
Для программирования и диагностики датчиков Balluff предоставляет специализированное программное обеспечение и инструменты конфигурации. Это позволяет оптимизировать параметры датчика под конкретную задачу и проводить диагностику системы.
Регулярное техническое обслуживание и проверка точности измерений обеспечивают длительную и стабильную работу оборудования. Рекомендуется соблюдать интервалы технического обслуживания, указанные в документации производителя.
