Магнитострикционный датчик положения Balluff BTL5-P1-M0400-B-S32

#Balluff #BTL5 #автоматизация #бесконтактный датчик #гидравлика #магнитострикционный #положение

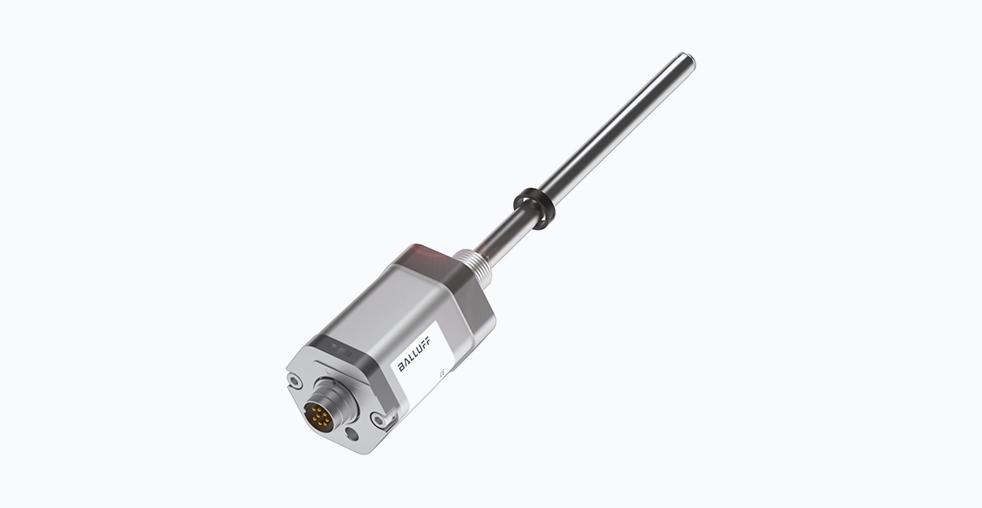

Магнитострикционный датчик положения Balluff BTL5-P1-M0400-B-S32

Магнитострикционный датчик положения Balluff BTL5-P1-M0400-B-S32 представляет собой прецизионное измерительное устройство, предназначенное для эксплуатации в условиях высоких механических нагрузок и экстремальных температур. Модель с номинальным ходом 400 миллиметров находит применение в гидравлических системах, металлообрабатывающем оборудовании и роботизированных комплексах, где предъявляются строгие требования к точности и долговечности.

Принцип действия и ключевые технологические преимущества

В основе работы датчика лежит магнитострикционный эффект, заключающийся в генерации механической волны кручения в волноводе при взаимодействии с магнитным полем позиционного магнита. Бесконтактный метод измерения исключает механический износ активных элементов, что является существенным преимуществом по сравнению с потенциометрическими датчиками. Технология Micropulse обеспечивает высокую помехоустойчивость и стабильность выходного сигнала.

Детальный анализ технических параметров

Датчик характеризуется комплексом технических характеристик, определяющих его функциональные возможности.

Основные технические характеристики Balluff BTL5-P1-M0400-B-S32
ПараметрЗначение
Номинальный ход400 мм
Интерфейс выходаЦифровой импульсный
Разрешение2 мкм
Точность (нелинейность)±0,02% от диапазона (±0,08 мм)
Диапазон рабочих температурот -40°C до +85°C
Максимальное давление600 бар
Напряжение питания20…28 В постоянного тока
Степень защитыIP67
Материал корпусаАлюминий
Материал измерительного стержня и фланцаНержавеющая сталь

Конструктивное исполнение и условия эксплуатации

Корпус устройства изготовлен из алюминиевого сплава, измерительный стержень и монтажный фланец — из нержавеющей стали, что обеспечивает устойчивость к коррозии и высокую механическую прочность. Степень защиты IP67 позволяет использовать датчик в условиях повышенной запыленности и влажности. Возможность работы при давлении до 600 бар делает модель пригодной для прямого монтажа в гидравлические цилиндры без применения дополнительных защитных устройств.

Функциональные возможности и настройка

Устройство поддерживает функцию программирования начальной и конечной точек измерения непосредственно на месте установки с помощью органов управления на корпусе. Это упрощает процесс ввода в эксплуатацию и адаптацию под различные технологические задачи. Цифровой импульсный выход обеспечивает совместимость с большинством промышленных контроллеров, воспринимающих импульсные сигналы.

Сравнение с аналогами других производителей

На рынке прецизионных датчиков положения Balluff BTL5 конкурирует с продуктами других производителей. Датчики серии LDT от компании Festo предлагают схожие показатели точности и разрешения, но могут иметь отличия в конструктивном исполнении и диапазонах рабочих температур. Продукция компании MTS Sensors, в частности серия Temposonics, также использует магнитострикционную технологию и характеризуется высокой надежностью, однако отличается алгоритмами обработки сигнала и вариантами интерфейсов подключения.

Области применения

Высокие метрологические и эксплуатационные характеристики определяют широкую сферу использования датчика.

  • Гидравлические системы: Точное позиционирование поршней в прессах, станках с ЧПУ и другом промышленном оборудовании.
  • Контроль уровня жидкостей: Использование в качестве поплавкового уровнемера для агрессивных сред в химической и пищевой промышленности.
  • Робототехника и автоматизация: Обеспечение обратной связи в роботизированных манипуляторах и автоматизированных технологических линиях.
  • Испытательные стенды: Применение в системах, требующих высокоточной регистрации линейных перемещений.

Место в продуктовой линейке Balluff

Модель BTL5-P1-M0400-B-S32 относится к серии BTL5, которая является устоявшимся решением на рынке. Компания Balluff также предлагает более современную серию BTL7, которая предоставляет расширенные возможности настройки через программное обеспечение и дополнительные интерфейсы связи. Несмотря на это, серия BTL5 сохраняет актуальность благодаря отработанной конструкции, высокой надежности и проверенной временем репутации.

Balluff BTL5-P1-M0400-B-S32 представляет собой технологичное решение для задач высокоточного измерения линейных перемещений. Сочетание прочной конструкции, передовой измерительной технологии и широкого диапазона рабочих параметров делает этот датчик подходящим выбором для сложных условий эксплуатации.
