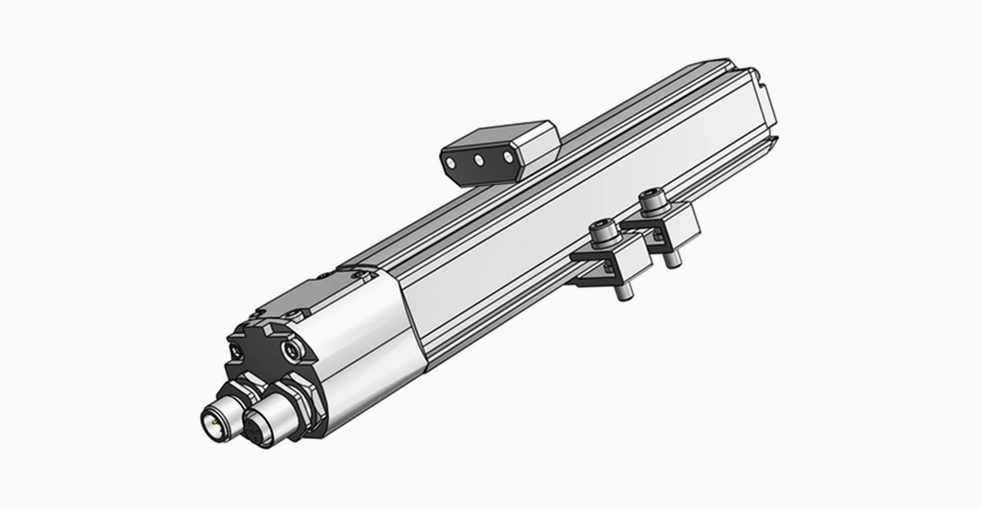

Датчик положения Balluff BTL5-T110-M1600-P-S103

Датчик положения Balluff BTL5-T110-M1600-P-S103

Датчик линейных перемещений Balluff BTL5-T110-M1600-P-S103 представляет собой магнитострикционный преобразователь положения в профильном алюминиевом корпусе. Модель предназначена для высокоточного бесконтактного позиционирования в системах промышленной автоматизации. Устройство сочетает в себе конструктивные особенности серии BTL5, включая прочный корпус и цифровой интерфейс PROFIBUS DP, что делает его решением для задач, требующих надежности и точности на длинных ходах.

Принцип работы и конструктивные особенности

Магнитострикционный принцип измерения, лежащий в основе датчика, обеспечивает бесконтактное определение положения подвижного элемента. Внутри датчика находится волновод — специальная струна, по которой распространяется электромагнитный импульс. Внешний позиционный магнит, закрепленный на движущемся объекте, создает вокруг себя магнитное поле. При взаимодействии импульса с этим полем в волноводе возникает механическая деформация — торсионная волна. Электроника датчика с высокой точностью измеряет время между отправкой импульса и приемом возвращенной волны. Это время прямо пропорционально расстоянию до магнита.

Конструкция датчика включает несколько ключевых элементов:

• Профильный алюминиевый корпус: Обеспечивает высокую жесткость и устойчивость к изгибающим моментам, что критически важно для сохранения точности на всей длине хода, составляющей 1600 миллиметров.
• Цифровой интерфейс PROFIBUS DP: Позволяет интегрировать датчик в распространенные промышленные сети, упрощая обмен данными с программируемым логическим контроллером (ПЛК).
• Система электрических подключений: Комбинированное использование разъемов M12 (5-контактный для данных) и M8 (3-контактный для питания) облегчает монтаж в условиях ограниченного пространства.

Важной функциональной возможностью является поддержка работы с несколькими позиционными магнитами — до четырех на одном датчике. Это позволяет независимо отслеживать положение нескольких объектов, движущихся вдоль одной оси.

Детальные технические характеристики

Следующая таблица содержит основные технические параметры датчика Balluff BTL5-T110-M1600-P-S103.

Области применения и эксплуатационные преимущества

Датчик находит применение в различных отраслях промышленности, где предъявляются высокие требования к точности и надежности.

Оборудование для обработки металлов: В станках с числовым программным управлением (ЧПУ) датчик используется в качестве высокоточной линейной шкалы для обратной связи по положению суппортов, кареток или шпинделей. Высокое разрешение и низкая нелинейность напрямую влияют на качество обработки и точность изготовления деталей.

Гидравлические системы и прессовое оборудование: Контроль положения гидравлических цилиндров в прессах, литьевых и других машинах. Устойчивость датчика к вибрациям, ударным нагрузкам и перепадам температур делает его подходящим для работы в сложных условиях. Точное позиционирование позволяет отказаться от механических упоров.

Автоматизированные складские и логистические системы: Позиционирование подъемников, конвейеров и кранов-штабелеров. Функция работы с несколькими магнитами позволяет, например, на одном кране-штабелере независимо контролировать положение тележки и грузозахватного устройства.

Сравнение с аналогами других производителей

На рынке представлены аналогичные решения от других производителей. Датчики серии ML от компании Turck также предлагают магнитострикционные преобразователи с интерфейсом PROFIBUS DP, часто в цилиндрическом корпусе, что может быть преимуществом для монтажа в определенных условиях, но профильное исполнение Balluff BTL5 обеспечивает лучшую устойчивость к изгибу на длинных ходах.

Компания SICK предлагает линейку датчиков MLS с различными интерфейсами, включая PROFIBUS. Модели SICK часто выделяются расширенными диагностическими функциями, в то время как Balluff BTL5 демонстрирует высокую стабильность параметров в широком температурном диапазоне.

Продукция ifm electronic, серия ML, известна своей модульностью и простотой настройки, включая встроенные индикаторы состояния. Решение от Balluff в профильном исполнении ориентировано на задачи, где важна механическая жесткость и устойчивость к нагрузкам.

Рекомендации по выбору и дополнительные модификации

Модель BTL5-T110-M1600-P-S103 является частью обширного семейства датчиков положения Balluff BTL5. При выборе следует учитывать доступность других модификаций:

• Для задач с меньшим ходом доступны модели на 400 мм и 700 мм.
• Для работы во взрывоопасных зонах существуют версии в корпусе из нержавеющей стали с соответствующими сертификатами.
• Для систем, построенных на иных стандартах связи, предлагаются датчики с интерфейсами IO-Link, аналоговыми выходами и CANopen.

Таким образом, Balluff BTL5-T110-M1600-P-S103 представляет собой специализированное решение для точного контроля положения в жестких промышленных условиях, где важны надежность, длинный ход и интеграция в сети PROFIBUS DP.
