Balluff BTL7: Магнитострикционные датчики линейных перемещений

Принцип действия магнитострикционной технологии
Работа датчиков серии BTL7 основана на магнитострикционном эффекте. Этот бесконтактный метод позволяет получать абсолютные значения положения без механического контакта, что существенно увеличивает срок службы устройства. Внутри металлического стержня из нержавеющей стали находится волновод. Подвижный магнит, устанавливаемый на измеряемый объект, создает вокруг стержня магнитное поле. Электронный блок датчика генерирует короткий токовый импульс, который, взаимодействуя с магнитным полем, вызывает возникновение механической волны скручивания в волноводе. Путем точного измерения времени между отправкой импульса и возвратом волны определяется местоположение магнита. Исключение механического износа обеспечивает высокую надежность и стабильность показаний на протяжении всего срока эксплуатации.
Технические характеристики и варианты исполнения
Серия BTL7 включает в себя несколько модификаций, различающихся по конструктивному исполнению и техническим параметрам, что позволяет подобрать оптимальное решение для конкретной задачи.
Параметр | Значение | Примечание |
---|---|---|
Диапазон измерений | 25 – 7620 мм | Доступны различные длины хода |
Разрешение | До 0,5 мкм | Зависит от модели и интерфейса |
Повторяемость | ≤ ± 5 мкм | Характеризует стабильность измерений |
Отклонение линейности | ± 30 мкм или ± 2 LSB | Указывается для конкретной модели |
Максимальное давление | До 600 бар | Для стержня диаметром 10,2 мм |
Степень защиты | IP67, IP68, IP69K | Зависит от типа подключения |
Температурный диапазон | -40°C … +85°C | Для работы в неотапливаемых помещениях |
Выходные сигналы | Аналоговые, SSI, IO-Link, Profibus | Широкий выбор интерфейсов |
Конструктивные варианты датчиков BTL7

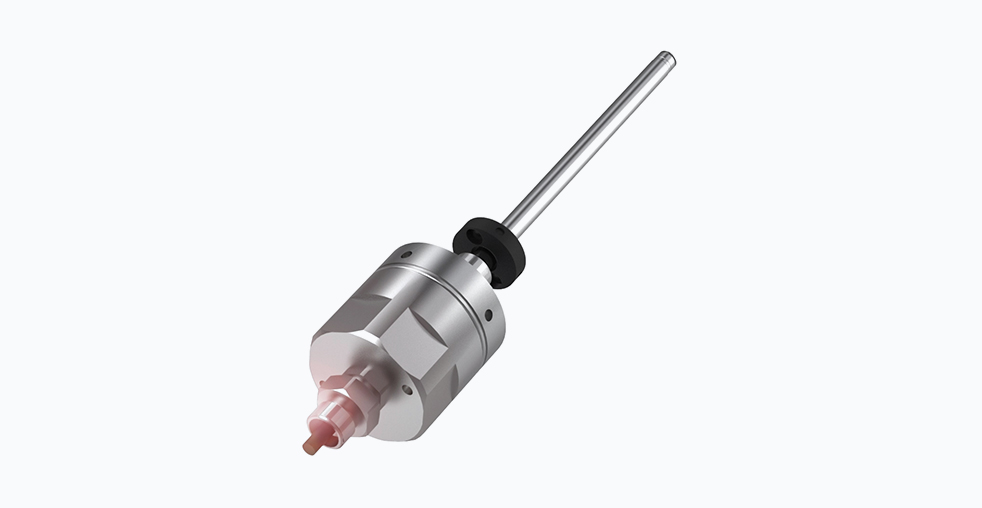

- Стержневое исполнение (BTL7-A/C/E/G): Классическая конструкция, предназначенная для монтажа непосредственно в гидравлические цилиндры или для использования в качестве датчика уровня с поплавковым магнитом. Корпус и стержень выполнены из нержавеющей стали.
- Профильное исполнение (BTL7-P): Датчик размещен в алюминиевом профиле с пазом, вдоль которого перемещается внешний магнит. Данное исполнение подходит для применения на прессах, портальных системах и станочном оборудовании, где требуется защита от стружки и механических повреждений.
- Исполнение для экстремальных условий: Некоторые модели предлагают повышенную стойкость к вибрациям (до 20 g в диапазоне 10-2000 Гц) и ударам (до 150 g в течение 6 мс), а также возможность работы при высоком статическом давлении.
Отличительной чертой технологии Balluff является возможность мультипозиционного измерения. Вдоль одного датчика можно установить несколько позиционных магнитов (с минимальным расстоянием между ними около 65 мм) и независимо считывать положение каждого из них. Это позволяет создавать компактные системы для контроля нескольких точек на одной оси.
Сравнение с аналогами от других производителей
На рынке магнитострикционных датчиков, наряду с Balluff, представлены продукты таких компаний, как SICK и MTS Sensors. Датчики серии SICK MR известны своими компактными размерами и встроенной диагностикой. Продукция MTS Sensors, в частности серия Rhodius, часто ориентирована на применение в гидравлических цилиндрах сверхвысокого давления. Датчики Balluff BTL7 в этом ряду выделяются широким разнообразием стандартных длин хода, вариативностью выходных интерфейсов, включая современные промышленные сети, и наличием профильного исполнения, которое не так широко представлено у конкурентов.
Области применения
Благодаря своим характеристикам датчики Balluff BTL7 используются в различных отраслях промышленности:
- Гидравлические системы: Позиционирование поршней в цилиндрах прессов, инжекционно-литьевых машин и испытательных стендов.
- Станочное оборудование и робототехника: Контроль положения узлов в станках с ЧПУ, портальных роботах-манипуляторах и автоматизированных производственных линиях.
- Управление технологическими процессами: Измерение уровня жидкостей в резервуарах пищевой, химической и нефтегазовой промышленности.
- Сбор данных и мониторинг: Использование в системах диагностики и контроля состояния оборудования для прогнозирования технического обслуживания.
Balluff BTL7 — это серия промышленных датчиков перемещения, сочетающая в себе точность магнитострикционной технологии, надежную конструкцию для тяжелых условий эксплуатации и гибкость конфигурации под разнообразные задачи автоматизации.
