Balluff BES 516: Индуктивные датчики для промышленной автоматизации

Balluff BES 516: Универсальные индуктивные датчики для промышленной автоматизации

Серия индуктивных датчиков Balluff BES 516 представляет собой семейство высоконадежных устройств, предназначенных для обнаружения металлических объектов в условиях промышленного производства. Широкая номенклатура серии и продуманные инженерные решения делают эти датчики востребованными в различных отраслях, от робототехники до пищевой промышленности.

Техническое разнообразие и основные характеристики серии BES 516

Серия BES 516 отличается значительным разнообразием моделей, что позволяет точно подобрать датчик под конкретные требования технологического процесса. Ключевые параметры, по которым различаются устройства, включают геометрические размеры, рабочие расстояния, типы выходных сигналов и условия эксплуатации.

Индуктивные датчики серии 516 функционируют по принципу генерации электромагнитного поля. Когда металлический объект попадает в зону действия этого поля, возникают вихревые токи, что приводит к изменению параметров колебательного контура датчика. Это изменение регистрируется электронной схемой, которая формирует выходной сигнал. Основным преимуществом данного принципа является бесконтактная работа, что обеспечивает долгий срок службы и высокую надежность.

Конструктивные особенности и исполнение

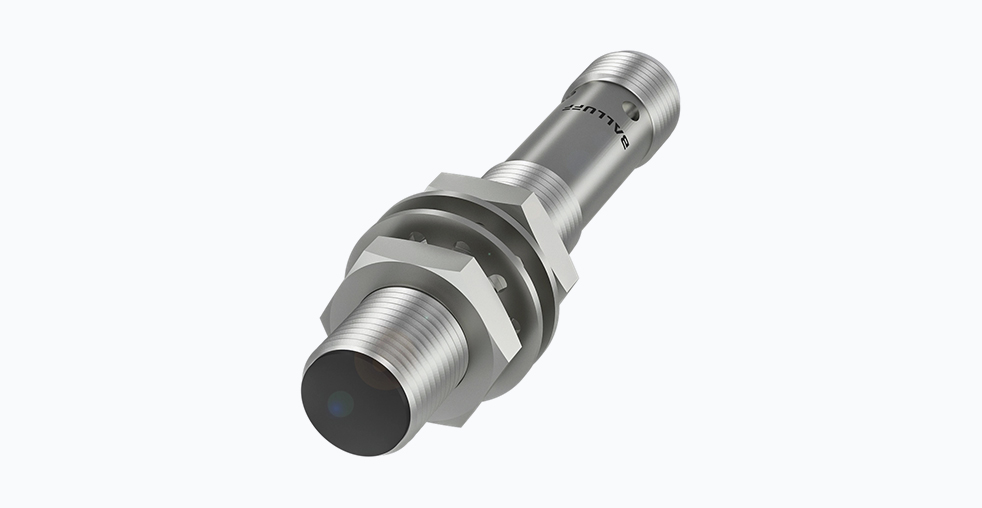

Конструкция датчиков Balluff BES 516 разработана с учетом требований промышленной эксплуатации. Корпуса устройств изготавливаются из никелированной латуни или нержавеющей стали AISI 303, что обеспечивает высокую стойкость к коррозии и механическим воздействиям. Это особенно важно при работе в условиях воздействия агрессивных сред, таких как смазочно-охлаждающие жидкости, растворы солей или частые мойки под высоким давлением.

Стандартная степень защиты для большинства моделей серии соответствует IP68, что гарантирует полную защиту от пыли и возможность длительного погружения в воду. Для применений в пищевой и фармацевтической промышленности доступны исполнения со степенью защиты IP69K, предназначенные для стерилизации паром и мойки с использованием агрессивных моющих средств.

Важной конструктивной особенностью является возможность монтажа заподлицо. Это означает, что датчик может быть установлен в металлическую поверхность без необходимости оставлять свободное пространство вокруг его активной зоны. Такое решение позволяет экономить место в компактных механизмах и обеспечивает дополнительную защиту чувствительного элемента от боковых механических воздействий.

Типы выходных сигналов и подключение

Серия BES 516 предлагает датчики с различными типами выходных сигналов, что обеспечивает гибкость интеграции в существующие системы управления. Наиболее распространены трехпроводные датчики с транзисторным выходом PNP, которые подключаются к дискретным входам программируемых логических контроллеров.

Для подключения используются стандартизированные промышленные разъемы, такие как M8 и M12. Это значительно упрощает процесс монтажа и замены оборудования, сокращает время на проведение пуско-наладочных работ и техническое обслуживание. Унификация подключения позволяет использовать стандартные кабели и коммутационные компоненты, широко представленные на рынке.

Преимущества в промышленной эксплуатации

Одним из ключевых преимуществ серии BES 516 является стабильность работы в широком диапазоне температур. В то время как стандартные модели функционируют при температурах от -25 до +70 °C, существуют специальные исполнения, рассчитанные на эксплуатацию в условиях от -40 до +85 °C. Это расширяет область применения датчиков до задач в холодильной технике, наружных установках и цехах с экстремальными тепловыми режимами.

Электронная схема датчиков включает защиту от короткого замыкания, переполюсовки питания и перенапряжения. Данные функции повышают надежность системы в целом, предотвращая выход из строя не только самого датчика, но и подключенного к нему контроллера в случае ошибок монтажа или аварийных ситуаций в сети электропитания.

Высокая частота переключения, достигающая 5000 Гц у миниатюрных моделей, позволяет использовать датчики для контроля положения быстро движущихся объектов, например, в роботизированных комплексах или на высокоскоростных конвейерных линиях.

Области применения

Универсальность технических характеристик и конструктивное исполнение определяют широкий спектр применений датчиков Balluff BES 516:

• Автоматизированное машиностроение и обработка металлов: Контроль положения инструмента, обнаружение деталей в зоне обработки, определение конечных положений суппортов станков. Корпуса из нержавеющей стали обеспечивают стойкость к воздействию стружки и охлаждающих жидкостей.
• Робототехника: Определение положений звеньев манипуляторов, контроль захвата в системах захвата. Компактные размеры и высокая частота переключения делают датчики подходящими для задач точного позиционирования.
• Пищевая и фармацевтическая промышленность: Исполнения из нержавеющей стали, соответствующие гигиеническим требованиям, используются для контроля уровня продуктов, обнаружения тары на конвейерах, управления процессами розлива и упаковки.
• Логистика и складская автоматизация: Обнаружение паллет, контроль положения грузов на конвейерах, управление сортировочными системами. Устойчивость к вибрациям и расширенный температурный диапазон позволяют работать в условиях складов.

Серия индуктивных датчиков Balluff BES 516 представляет собой проверенное решение для задач промышленной автоматизации, сочетающее в себе надежность, широкий выбор моделей и продуманную конструкцию, адаптированную к сложным условиям эксплуатации.
