Индуктивный датчик приближения Balluff BES 516-3030-B0-C: технический обзор

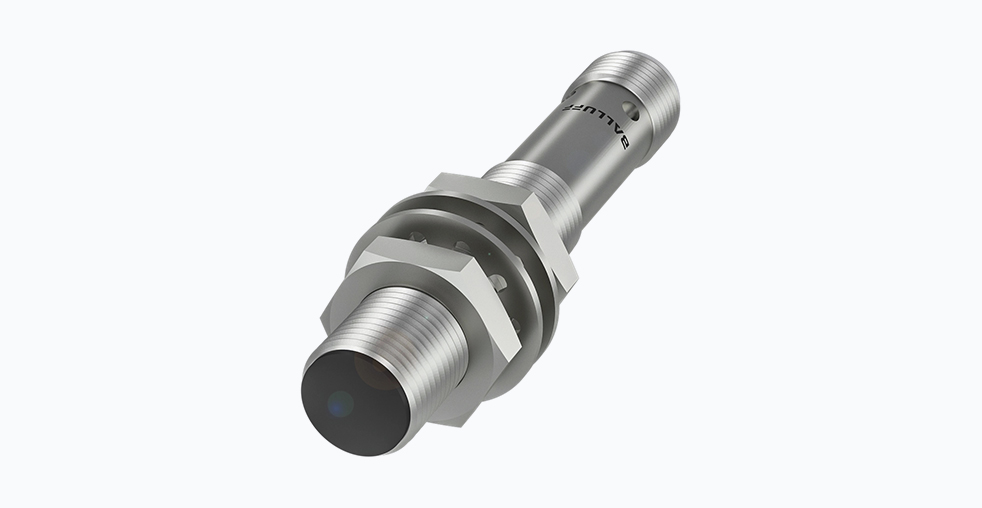

Индуктивный датчик приближения Balluff BES 516-3030-B0-C представляет собой цилиндрическое устройство формата M12, предназначенное для бесконтактного обнаружения металлических объектов в промышленных автоматизированных системах. Модель отличается стандартизированными размерами, высокой надежностью и устойчивостью к сложным условиям эксплуатации.
Принцип действия и физические основы
Работа датчика основана на изменении параметров высокочастотного электромагнитного поля, создаваемого генератором внутри устройства. Когда металлический объект попадает в зону действия этого поля, в материале объекта наводятся вихревые токи, что приводит к потере энергии в колебательном контуре датчика. Встроенная электронная схема фиксирует это изменение и формирует выходной коммутационный сигнал.
Важной особенностью для практического применения является зависимость расстояния срабатывания от типа металла. Номинальное расстояние срабатывания 4 мм гарантируется для деталей из конструкционной стали. Для цветных металлов, таких как алюминий или латунь, эффективная зона обнаружения сокращается, что требует применения поправочных коэффициентов на этапе проектирования системы.
Конструктивное исполнение и монтажные особенности
Корпус датчика выполнен из нержавеющей стали, что обеспечивает высокую устойчивость к механическим воздействиям, коррозии и типичным промышленным загрязнителям, таким как масла и охлаждающие жидкости. Устройство имеет кабельный вывод с проводом длиной 2 метра в оболочке из поливинилхлорида.
Особенностью данной модели является возможность не заподлицо монтажа. Такой тип установки позволяет увеличить зону обнаружения по сравнению с заподлицо монтажом, но требует соблюдения увеличенных боковых зазоров между датчиком и металлическими частями оборудования. Рекомендуемый момент затяжки при установке составляет 20 Н·м для обеспечения герметичности соединения.
Детальные технические характеристики
В таблице представлены основные параметры датчика, определяющие его функциональные возможности.
Параметр | Значение | Комментарий |
---|---|---|
Тип корпуса и резьба | Цилиндрический, M12x1 | Стандартный размер для универсального применения |
Габаритные размеры | Диаметр 12 мм, длина 60 мм | Компактное исполнение для монтажа в ограниченном пространстве |
Номинальное расстояние срабатывания (Sn) | 4 мм (для стали) | Гарантированное рабочее расстояние (Sa) составляет 3.2 мм |
Повторяемость срабатывания | Менее 5% от Sn | Обеспечивает высокую точность позиционирования |
Тип выхода | NPN, нормально закрытый (НО) | Совместим с большинством промышленных контроллеров |
Напряжение питания | 10-30 В постоянного тока | Работает в стандартных цепях питания 24 В |
Потребляемый ток | Не более 15 мА | Низкое энергопотребление |
Коммутационная частота | 1500 Гц | Подходит для высокоскоростных применений |
Защита от короткого замыкания | Есть | Повышает надежность при ошибках подключения |
Защита от обратной полярности | Есть | Предотвращает повреждение при неправильном подключении |
Степень защиты по IP | IP68 | Защита от пыли и длительного погружения в воду |
Температурный диапазон | -40…+85 °C | Работа в условиях повышенных и пониженных температур |
Соответствие стандартам | CE, cULus, EAC | Подтверждение качества и безопасности для разных рынков |
Сравнение с аналогами других производителей
На рынке промышленной автоматизации представлены аналогичные устройства от других производителей. Датчики серии BES от Balluff характеризуются унифицированными габаритами и стандартизированными электрическими характеристиками, что упрощает замену и модернизацию оборудования.
Продукция компании IFM Electronic, серия IMB, предлагает схожие технические характеристики, но может отличаться конструкцией соединительных элементов и дополнительными функциями, такими как индикация состояния светодиодным индикатором.
Датчики производства Sick AG часто имеют расширенные функции диагностики и сетевые интерфейсы, но при этом могут быть крупногабаритными для установки в ограниченном пространстве.
Устройства от Turck обеспечивают высокую степень защиты и устойчивость к экстремальным температурам, но могут иметь отличную от Balluff логику работы выходного каскада.
Рекомендации по применению и монтажу
Датчик BES 516-3030-B0-C оптимально подходит для решения различных задач промышленной автоматизации:
- Контроль положения подвижных элементов станков и роботизированных комплексов
- Обнаружение наличия металлических деталей на конвейерных линиях
- Подсчет изделий в системах учета продукции
- Контроль скорости вращения валов и дисков
- Позиционирование в автоматизированных системах обработки материалов
При проектировании системы важно учитывать материал обнаруживаемого объекта. Для стальных деталей расстояние срабатывания соответствует номинальному значению 4 мм. Для алюминиевых объектов эффективное расстояние сокращается примерно до 1.6 мм, для медных — до 1.2 мм.
При монтаже необходимо обеспечить достаточный боковой зазор между датчиком и металлическими частями оборудования. Для не заподлицо монтажа минимальный боковой зазор должен составлять не менее 12 мм. Также важно правильно зафиксировать кабель, исключив его натяжение и возможность перетирания о острые кромки оборудования.
Заключение
Индуктивный датчик Balluff BES 516-3030-B0-C представляет собой надежное решение для задач промышленной автоматизации, требующих обнаружения металлических объектов. Сочетание стандартизированных размеров, высокой степени защиты и широкого температурного диапазона делает данную модель универсальным компонентом для построения автоматизированных систем различного назначения. Технические характеристики устройства обеспечивают стабильную работу в продолжительном режиме эксплуатации при соблюдении рекомендаций производителя по монтажу и применению.
