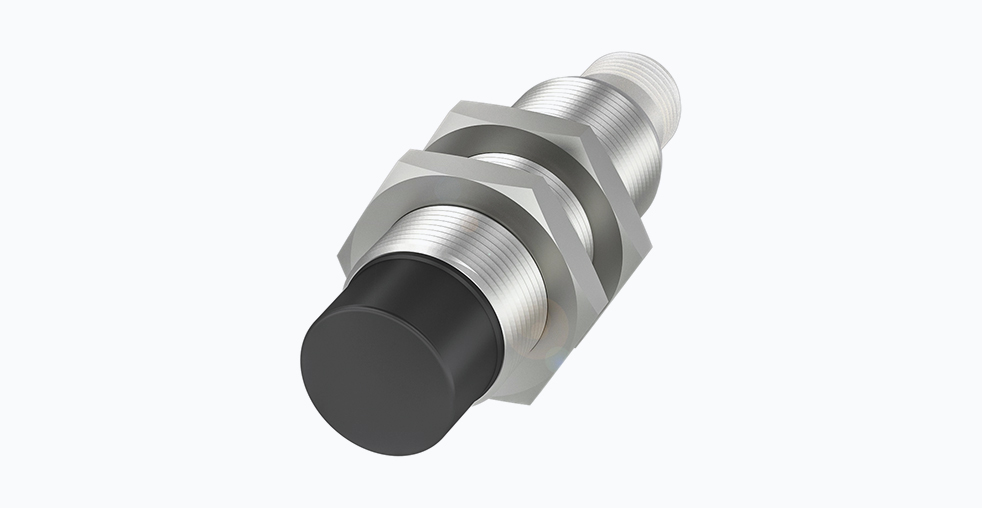

Индуктивный датчик Balluff BES M18MG-PSC16F-S04K

Индуктивный датчик приближения Balluff BES M18MG-PSC16F-S04K представляет собой устройство, разработанное для применения в промышленных системах автоматизации. Модель отличается увеличенной дистанцией срабатывания и выполнена в металлическом корпусе, что обеспечивает устойчивость к механическим воздействиям и сложным условиям эксплуатации.

Конструктивные особенности и принцип действия

Датчик функционирует на основе индуктивного принципа. Внутри корпуса расположена катушка, генерирующая высокочастотное электромагнитное поле. Когда металлический объект попадает в зону действия этого поля, в объекте наводятся вихревые токи, что приводит к изменению параметров колебательного контура датчика. Это изменение регистрируется электронной схемой, которая формирует выходной сигнал. Ключевой особенностью данной модели является нефланцевое исполнение, что позволяет достичь номинальной дистанции срабатывания 16 мм для стандартной мишени из стали.

Детальный анализ технических характеристик

Механические параметры

Корпус датчика имеет цилиндрическую форму с метрической резьбой M18x1, что является отраслевым стандартом для монтажа. Материал корпуса — латунь с никелевым покрытием, что обеспечивает коррозионную стойкость. Длина корпуса составляет 65 мм. Монтаж осуществляется непосредственно через резьбовое соединение, без использования дополнительного фланца.

Электрические параметры

Устройство питается от источника постоянного тока напряжением от 10 до 30 В. Выходной сигнал — дискретный, типа PNP, нормально-разомкнутый. Это означает, что при обнаружении объекта на выходе появляется напряжение, близкое к напряжению питания. Высокая частота переключения — 800 Гц — позволяет использовать датчик в высокоскоростных процессах, таких как подсчет объектов на конвейере или контроль положения быстродвижущихся частей оборудования.

Параметры окружающей среды

Датчик рассчитан на работу в температурном диапазоне от -25 °C до +70 °C. Степень защиты по стандарту IEC 60529 составляет IP67, что гарантирует защиту от проникновения пыли и кратковременного погружения в воду.

Сравнительный анализ в линейке Balluff

В рамках продуктовой линейки Balluff модель BES M18MG-PSC16F-S04K имеет альтернативу — BES M18MG-PSC16F-S04G. Основные различия между этими моделями представлены в таблице ниже.

Модель S04G ориентирована на применение в более широком температурном диапазоне и условиях повышенной влажности, но имеет меньшую скорость отклика. Модель S04K, в свою очередь, оптимальна для задач, требующих высокого быстродействия.

Рекомендации по применению и монтажу

При установке датчика необходимо учитывать его нефланцевое исполнение. Для стабильной работы и предотвращения ложных срабатываний требуется обеспечить достаточный боковой зазор между датчиком и любыми окружающими металлическими поверхностями. Рекомендуемые зазоры указаны в технической документации производителя. Подключение питания и нагрузки осуществляется через стандартный 4-контактный разъем M12. Важно соблюдать полярность подключения, хотя датчик и имеет защиту от переполюсовки. Чувствительность датчика зависит от материала целевого объекта; номинальная дистанция срабатывания указывается для стали. Для цветных металлов, таких как алюминий или медь, эффективная дистанция срабатывания будет меньше.

Области применения

Датчик Balluff BES M18MG-PSC16F-S04K находит применение в различных отраслях промышленности:

• Машиностроение: контроль положения деталей станков, окончания хода цилиндров.
• Автомобильная промышленность: обнаружение деталей на сборочных линиях.
• Упаковочное оборудование: подсчет и позиционирование продуктов.
• Логистика и складирование: контроль наличия паллет и других металлических объектов.

Его надежность и высокая частота переключения делают его подходящим для использования в системах, где важны безотказность и быстрое время отклика.
