Датчики давления Balluff: обзор серий BSP, характеристики и применение

Конструктивные особенности и технические характеристики
В условиях современных промышленных производств, где оборудование работает под значительными нагрузками и в агрессивных средах, к компонентам автоматизации предъявляются повышенные требования по надежности и точности. Датчики давления Balluff серии BSP, включающие линейки High-End и Standard, разработаны для соответствия этим строгим критериям. В основе их конструкции заложены принципы долговечности, стабильности и удобства интеграции в сложные системы управления.
Ключевым элементом, определяющим высокую метрическую стабильность датчиков Balluff BSP, является керамическая измерительная мембрана. По сравнению с металлическими аналогами, керамика демонстрирует превосходную устойчивость к усталостным нагрузкам, минимальный гистерезис и крайне низкий дрейф показаний во времени. Это особенно критично в приложениях, требующих многолетней работы без повторной калибровки, таких как гидравлические прессы или системы непрерывного технологического контроля.
Особенности исполнения

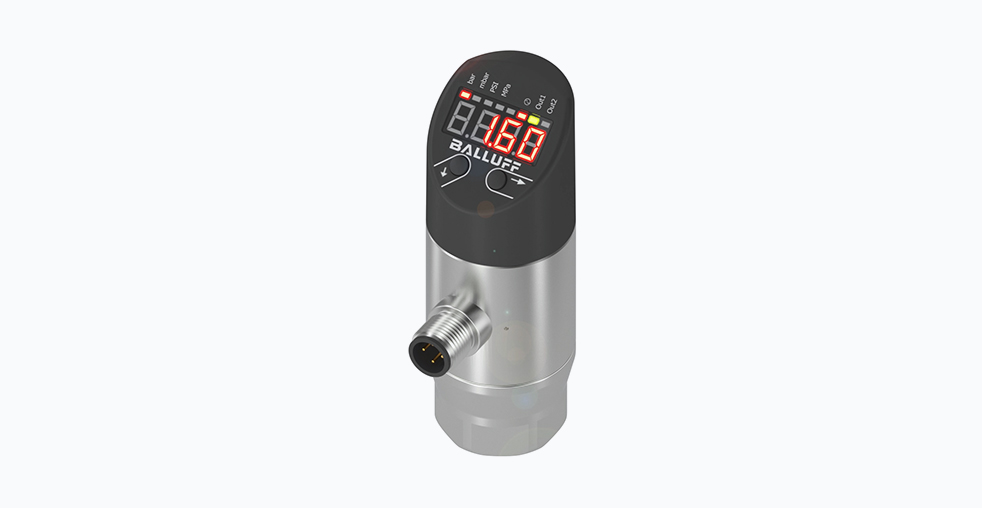

- Прочный корпус: Модели серии High-End обладают цельнометаллическим корпусом, выполненным из нержавеющей стали, что обеспечивает высокую механическую прочность и коррозионную стойкость. Степень защиты IP67 позволяет эксплуатировать датчики в условиях повышенной запыленности, влажности и при наружном монтаже.
- Эргономика обслуживания: Четырехразрядный семисегментный светодиодный дисплей, поворачивающийся на 320 градусов, предоставляет оператору гибкость при считывании показаний после установки датчика в труднодоступном месте.
- Гибкость настроек: Прямое управление с корпуса устройства позволяет настраивать такие параметры, как гистерезис, рабочие окна, временные задержки и единицы измерения, без необходимости использования дополнительного программного обеспечения для базовой конфигурации.
Детальный обзор серий и технических параметров
Продуктовая линейка Balluff BSP охватывает широкий спектр применений за счет разделения на серии High-End и Standard, каждая из которых оптимизирована для определенного класса задач.
Параметр | Серия High-End | Серия Standard |
---|---|---|
Диапазон измерений | от -1 до 600 бар, в зависимости от модели | от -1 до 600 бар, в зависимости от модели |
Типы выходных сигналов | Аналоговый (4…20 мА, 0…10 В), дискретный (PNP/NPN), опционально IO-Link | Два дискретных выхода (PNP/NPN, нормально разомкнутый/нормально замкнутый) |
Точность измерения | Высокая, например, ±0.5% от полной шкалы | Соответствует стандартным требованиям для релейных датчиков давления |
Диапазон рабочих температур | от -40 до +85 °C, с возможностью кратковременной работы до +125 °C | от -25 до +85 °C |
Интерфейсы связи | Аналоговый, дискретный, опционально цифровой IO-Link | Дискретный (релейный) |
Основные материалы контактных частей | Нержавеющая сталь, керамика | Нержавеющая сталь, керамика |
Универсальность выходных сигналов является значительным преимуществом серии High-End. Например, модель BSP B250-EV009-P00S2B-S4 объединяет аналоговый выход, дискретные выходы и интерфейс IO-Link. Это позволяет не только считывать текущее значение давления, но и получать диагностические данные, дистанционно конфигурировать параметры и эффективно интегрировать датчик в концепции Индустрии 4.0 для сбора и анализа данных.
Сравнение с аналогами других производителей
На рынке промышленных датчиков давления Balluff конкурирует с такими производителями, как ifm electronic, SICK и Festo. Каждый бренд обладает своими особенностями.
- ifm electronic: предлагает широкий ассортимент датчиков давления с различными типами подключения и интерфейсами, включая IO-Link, часто акцентируя внимание на соотношении функциональности и стоимости.
- SICK: известна высокой надежностью и специализированными решениями для суровых условий, особенно в областях логистики и робототехники.
- Festo: обладает сильными позициями в пневмоавтоматике, и ее датчики давления часто оптимизированы для применения в пневматических системах.
Отличительной чертой датчиков Balluff BSP можно считать широкое использование керамических измерительных мембран в сочетании с развитыми цифровыми интерфейсами, такими как IO-Link, что обеспечивает долгосрочную стабильность и удобство интеграции в комплексные системы управления.
Сценарии применения в различных отраслях промышленности
Надежность и широкий диапазон измерений позволяют использовать датчики Balluff BSP в разнообразных промышленных секторах.
- Гидравлические системы: В гидравлических контурах станков, прессов и инжекционно-литьевых машин, где давление может достигать сотен бар, важна стабильность и стойкость к пульсациям. Прочная конструкция и керамическая мембрана датчиков BSP обеспечивают длительный срок службы в таких условиях.
- Пневматические системы: В компрессорном оборудовании и пневматических магистралях датчики серии Standard с релейным выходом надежно контролируют заданные пороговые значения давления.
- Химическая и пищевая промышленность: Исполнения из нержавеющей стали позволяют применять датчики для работы с агрессивными жидкостями и газами, а также в процессах, требующих соблюдения гигиенических норм.
- Вакуумные установки: Специализированные модели, измеряющие относительное давление, применяются в вакуумных системах для контроля уровня разрежения.
Рекомендации по выбору и монтажу
Для оптимального выбора модели датчика давления Balluff BSP рекомендуется последовательно оценить несколько ключевых параметров технологического процесса.
- Измеряемая среда: Определите тип среды (масло, вода, агрессивная жидкость, газ). Для агрессивных сред необходимо подтверждение химической стойкости материалов датчика.
- Температурный режим: Учитывайте не только стандартную рабочую температуру, но и возможные кратковременные пики. Для температурных нагрузок выше стандартных предпочтительна серия High-End.
- Требования к выходному сигналу: Для задач простого контроля превышения порога подойдут модели серии Standard. Для точного мониторинга, сбора данных и интеграции в АСУ ТП необходимы датчики с аналоговым выходом и интерфейсом IO-Link.
- Условия монтажа: Стандартное присоединение к процессу — резьба G ¼. На этапе проектирования важно учесть доступное пространство и необходимость использования дополнительных адаптеров или монтажных кронштейнов.
Заключение
Датчики давления Balluff BSP представляют собой семейство высоконадежных приборов, предназначенных для работы в сложных промышленных условиях. Их конструкция, основанная на использовании керамической измерительной мембраны и прочных материалов, обеспечивает длительную стабильность измерений. Разделение на серии High-End и Standard позволяет инженерам выбрать решение, оптимально соответствующее техническим требованиям и бюджетным ограничениям конкретного проекта, будь то простая дискретная сигнализация или сложная система сбора данных в рамках концепций цифровизации производства.
