Датчики Balluff: обзор продукции и применение

Инженерная философия и продуктовый портфель Balluff
Немецкая компания Balluff, основанная в 1921 году, является одним из ключевых игроков на мировом рынке промышленной автоматизации. Специализация компании — разработка и производство широкого спектра датчиков, систем идентификации и сетевых интерфейсов для машиностроения, автомобильной промышленности, робототехники и многих других отраслей. Продукция Balluff характеризуется высокой степенью надежности, точности и адаптации к сложным условиям эксплуатации, что является результатом глубоких исследований и строгого контроля качества на всех этапах производства.
Инженерный подход Balluff заключается в создании не универсальных, а специализированных решений, оптимизированных для конкретных применений. Это позволяет минимизировать компромиссы и обеспечить максимальную эффективность устройства в целевой задаче. Компания инвестирует значительные ресурсы в исследования в области материаловедения, электроники и защиты от внешних воздействий, что находит прямое отражение в конструктивных особенностях ее продукции.
Устойчивость к внешним воздействиям как ключевой приоритет
Способность работать в экстремальных условиях — одно из основных преимуществ датчиков Balluff. Конструкция и материалы подбираются для решения специфических производственных задач.
- Механические нагрузки и высокое давление: Для применения в гидравлических системах предлагаются модели, корпус которых рассчитан на давление до 500 бар. Эти датчики часто выполняются из нержавеющей стали или специальных сплавов, что обеспечивает стойкость к вибрациям и ударным нагрузкам.
- Агрессивные среды и требования гигиены: В пищевой, фармацевтической и химической промышленности используются датчики из нержавеющей стали марок AISI 303 или AISI 316L. Поверхность таких устройств имеет полировку, исключающую накопление загрязнений, а уплотнения выполнены из химически стойких материалов. Наличие сертификатов, соответствующих отраслевым стандартам, подтверждает возможность их применения в условиях, требующих частой мойки под высоким давлением или паровой стерилизации.
- Экстремальные температуры: Для металлургии и литейного производства разработаны серии, способные функционировать в диапазоне от -40 °C до +230 °C и выше. В их конструкции применяются термостойкие кабели, специальные припои и керамические элементы, предотвращающие деградацию электронных компонентов.
- Электромагнитные помехи и контактные среды: Датчики для сварочных роботов или установок закалки обладают усиленной защитой от сильных магнитных полей, а их корпуса и чувствительные элементы устойчивы к брызгам расплавленного металла и абразивной пыли.
Основные типы датчиков и их функциональные особенности
Портфель продукции Balluff охватывает все основные технологии обнаружения, что позволяет подобрать оптимальное решение для любой задачи автоматизации.
Тип датчика | Принцип действия | Ключевые характеристики | Типичные области применения |
---|---|---|---|
Индуктивные (серия BES) | Обнаружение металлических объектов без физического контакта. | Корпуса от M3 до M30, различные материалы (латунь, нержавеющая сталь), возможность монтажа заподлицо, защита от короткого замыкания и переполюсовки. | Подсчет деталей, контроль положения, определение конца хода в станках и роботах. |
Емкостные (серия BCS) | Обнаружение любых материалов (металл, пластик, дерево, жидкость) путем измерения изменения емкости поля. | Регулируемая чувствительность, обнаружение через неметаллические перегородки, стойкость к загрязнениям. | Контроль уровня жидкостей и сыпучих материалов в баках, обнаружение прозрачных объектов. |
Магниточувствительные (серия BMF) | Взаимодействие с постоянным магнитом, установленным на подвижной части механизма. | Большая дистанция срабатывания, компактные размеры, работа в условиях сильного загрязнения. | Позиционирование цилиндров пневматических и гидравлических систем, контроль положения дверей и люков. |
Оптические (серия BOS) | Использование светового луча (видимый красный, инфракрасный лазер) для обнаружения объектов. | Максимальная дистанция срабатывания, высокая точность, модели с подавлением фона и противоположного типа. | Обнаружение мелких деталей, сортировка по цвету или меткам, контроль обрыва нити или пленки. |
Ультразвуковые (серия BUT/ BUS) | Измерение расстояния или обнаружение объекта с помощью звуковых волн. | Независимость от цвета, прозрачности объекта и запыленности среды, аналоговый и дискретный выходы. | Измерение уровня в сложных условиях, обнаружение прозрачных и блестящих объектов, контроль намотки материала. |

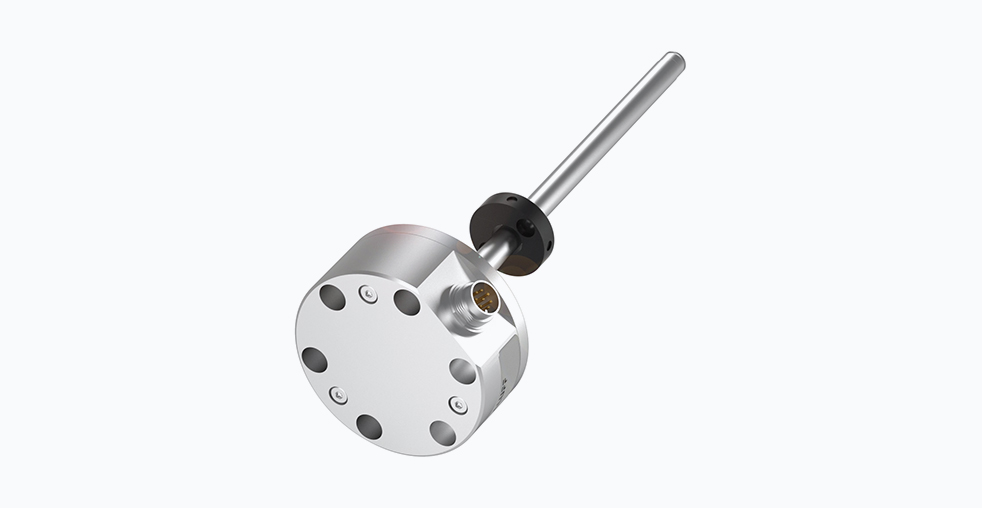

Измерительные (позиции/ расстояния) | Точное измерение линейного или углового перемещения. | Высокое разрешение (до микрометров), аналоговые (0-10 В, 4-20 мА) или цифровые (IO-Link, SSI) интерфейсы. | Позиционирование осей в станках с ЧПУ, контроль геометрических параметров деталей, управление роботами-манипуляторами. |
Критерии выбора и интеграции датчиков Balluff
Правильный подбор датчика является критически важным для надежной работы автоматизированной системы. Помимо основных параметров, таких как дистанция срабатывания или тип выхода, необходимо учитывать ряд дополнительных факторов.
Сетевые интерфейсы и промышленные сети
Современные датчики Balluff все чаще оснащаются интеллектуальными функциями и сетевыми интерфейсами. Технология IO-Link, активно продвигаемая компанией, превращает простой датчик в интеллектуальное устройство. Через IO-Link возможна не только передача дискретного или аналогового сигнала, но и удаленная настройка параметров, диагностика состояния устройства (например, загрязнение оптики, температура перегрева) и получение данных о времени наработки. Это позволяет реализовать концепции предиктивного обслуживания и сократить простои оборудования. Помимо IO-Link, датчики Balluff поддерживают протоколы основных промышленных сетей: PROFINET, EtherNet/IP, PROFIBUS DP и AS-Interface, что обеспечивает их легкую интеграцию в существующую инфраструктуру предприятия.
Конструктивное исполнение и монтаж
При выборе необходимо учитывать способ монтажа датчика. Balluff предлагает корпуса цилиндрической и прямоугольной формы, с резьбой стандартных размеров (M5, M8, M12, M18, M30), а также специализированные крепления. Для индуктивных датчиков важно различать возможность монтажа заподлицо и не заподлицо. Датчики с монтажом заподлицо могут устанавливаться в металлическую плоскость без потери дистанции срабатывания, что важно для компактных механизмов. Также следует обращать внимание на тип электрического подключения: разъемное соединение (чаще стандарта M12) или выводной кабель. Разъемное соединение упрощает замену датчика и техническое обслуживание.
Безопасность и специализированные применения
Для работы во взрывоопасных зонах Balluff предлагает датчики, соответствующие стандартам ATEX и IECEx. Эти устройства, такие как датчики стандарта Namur, имеют токоограничивающие цепи и предназначены для подключения через барьеры безопасности. Их применение критически важно на химических, нефтегазовых и горнодобывающих предприятиях. Отдельное семейство продуктов составляют магнитоупругие датчики положения и силы, которые используются для точного измерения больших усилий и перемещений в тяжелом машиностроении, например, в испытательных стендах или прессовом оборудовании.
Заключение
Продукция Balluff представляет собой комплексные инженерные решения, предназначенные для повышения эффективности, надежности и безопасности автоматизированных производственных систем. Широкий ассортимент, охватывающий все основные технологии чувствительных элементов, сочетается с глубокой проработкой деталей для работы в специфических условиях. Наличие интеллектуальных функций и поддержка промышленных сетей делают датчики Balluff совместимыми с требованиями концепции Индустрии 4.0. Выбор в пользу этого производителя основывается на технических характеристиках, соответствующих сложности решаемой задачи, и расчете на долгосрочную и безотказную работу оборудования.
