Энкодеры Balluff: магнитные решения для промышленности

27.09.2025 #Balluff #автоматизация #гидростатические датчики #магнитные #многооборотные энкодеры #позиционирование #промышленность

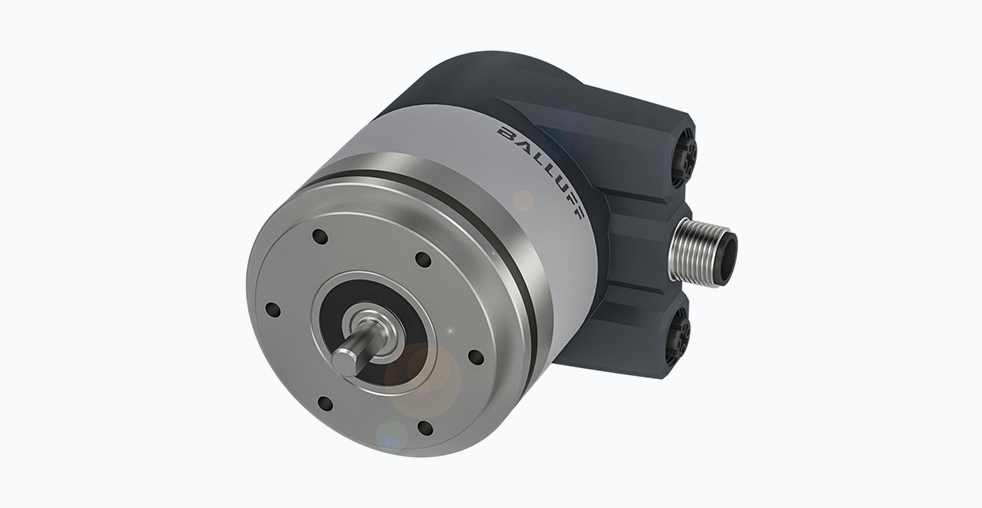

Энкодеры Balluff: магнитные решения для промышленности

Эволюция эннкодеров: от механики к магнитам

Современная промышленность предъявляет высокие требования к оборудованию: необходима не просто работа, а обеспечение высокой производительности, безотказности и минимальных затрат на обслуживание. Ключевую роль в выполнении этих задач играют сенсорные технологии, прошедшие путь от простых механических переключателей до сложных интеллектуальных датчиков. Особое место в этом ряду занимают энкодеры — устройства, преобразующие механическое движение (вращательное или линейное) в точный электрический сигнал. Среди производителей данной продукции компания Balluff занимает заметную позицию, предлагая решения, основанные на магнитном принципе действия.

В отличие от оптических энкодеров, чувствительных к запыленности, конденсату и механическим загрязнениям, магнитные энкодеры Balluff используют магниторезистивный эффект. Положение объекта определяется за счет регистрации изменений магнитного поля, создаваемого постоянным магнитом. Такой бесконтактный принцип работы изначально обеспечивает высокую стойкость к сложным условиям эксплуатации, включая наличие вибраций, влаги, масел и абразивных частиц.

Принципы работы и классификация энкодеров Balluff

Продукция Balluff охватывает решения для задач как линейного, так и вращательного позиционирования. Фундаментальное различие заключается в типе выходного сигнала.

Инкрементальные энкодеры

Инкрементальные энкодеры генерируют последовательность импульсов, количество которых пропорционально углу поворота вала или пройденному линейному расстоянию. Они являются оптимальным выбором для задач, связанных с контролем скорости и направления вращения, например, в сервоприводах или на конвейерных линиях. Основной особенностью инкрементальных энкодеров является то, что они не хранят информацию о своем абсолютном положении. При каждом включении питания система начинает отсчет от нулевой точки, которую необходимо предварительно определить.

Абсолютные энкодеры

Абсолютные энкодеры определяют свое уникальное положение в любой момент времени в пределах одного оборота (однооборотные) или в пределах множества оборотов (многооборотные). Каждой позиции присваивается уникальный цифровой код. Это означает, что после отключения и последующего включения питания энкодер немедленно сообщает точное текущее положение без необходимости возврата в референтную точку. Это свойство критически важно для сложных систем позиционирования, таких как станки с ЧПУ, робототехника и поворотные столы, где потеря позиции может привести к браку или аварии.

Технологическая основа: магнитные системы Balluff

Основой для линейных магнитных энкодеров Balluff служит запатентованная магнитная лента Permagnet®. Ее ключевым преимуществом является долгосрочная стабильность магнитного поля, что гарантирует высокую повторяемость и точность измерений на протяжении всего срока службы оборудования. Система линейного позиционирования состоит из двух основных компонентов:

  1. Магнитная лента (линейная шкала): Намагниченный носитель, который монтируется вдоль оси измерения.
  2. Сенсорная головка (скалер): Бесконтактный датчик, который перемещается вдоль ленты и считывает закодированную информацию.

Подобная модульная конструкция обеспечивает гибкость при проектировании систем. Длина магнитной ленты может достигать нескольких десятков метров, что позволяет организовывать измерения на больших расстояниях. Для вращательных задач используются магнитные кольца, устанавливаемые на вал, и компактные сенсорные головки, что позволяет реализовать решение в условиях ограниченного пространства.

Сравнительная таблица серий магнитных энкодеров Balluff

Тип энкодераКлючевые особенностиПримеры серийИнтерфейсы связи
Абсолютный линейныйВысокое разрешение, большая длина измерения, сохранение позиции после сбоя питания.BML SeriesSSI, BiSS-C, IO-Link, DRIVE-CLiQ
Инкрементальный линейныйКомпактная конструкция, высокое разрешение, значительная скорость перемещения.BML SeriesЦифровые импульсы, аналоговый сигнал 1 ВСС
Абсолютный поворотныйОпределение угла и числа оборотов, металлический корпус, возможность встраивания.BML Series, BOHSSI, Profibus-DP, аналоговый
Инкрементальный поворотныйВысокая скорость вращения, простота монтажа, широкий допустимый зазор.BML-S2EДвухканальные импульсы (A/B) со смещением 90°, сигнал нулевой метки

Ключевые преимущества магнитных энкодеров

Надежность в тяжелых условиях: Благодаря бесконтактному принципу действия магнитные энкодеры Balluff обладают высокой устойчивостью к внешним воздействиям. Степень защиты корпуса IP67 и выше гарантирует работоспособность в условиях повышенной запыленности и при воздействии струй воды. Это делает их применимыми там, где оптические энкодеры не справляются.

Простота интеграции: Компания предоставляет специализированное программное обеспечение для конфигурации и диагностики устройств, что ускоряет ввод системы в эксплуатацию. Широкая поддержка промышленных сетевых интерфейсов и протоколов обеспечивает совместимость с большинством современных систем управления.

Экономическая эффективность: Отсутствие механического контакта и, как следствие, трущихся частей значительно увеличивает механический ресурс устройства и сводит техническое обслуживание к минимуму. Это приводит к снижению совокупной стоимости владения на протяжении всего жизненного цикла оборудования.

Области применения

Универсальность и надежность энкодеров Balluff обуславливают их использование в различных отраслях промышленности:

  • Обрабатывающие производства: Точное позиционирование инструмента и столов в станках с ЧПУ, контроль скорости в прокатных станах.
  • Промышленная робототехника: Обеспечение обратной связи по положению в осях роботов-манипуляторов.
  • Энергетика: Позиционирование лопаток ветряных турбин и солнечных панелей для максимизации эффективности.
  • Автоматизация зданий: Управление позицией автоматических дверей, ворот и систем вентиляции.
  • Медицинская техника: Применение в диагностическом оборудовании (КТ, МРТ) и роботизированных системах для хирургии, где важна бесперебойная работа.

Энкодеры Balluff, основанные на магнитной технологии, представляют собой современное решение для задач точного позиционирования. Их ключевые преимущества — устойчивость к жестким условиям эксплуатации, длительный срок службы и простота интеграции — делают их технически и экономически обоснованным выбором для построения надежных и эффективных автоматизированных систем.
