Фотоизлучатель Balluff BOS 12M-X-RS10-S4: технические характеристики и применение

Конструкция и принцип действия сквозного оптического барьера

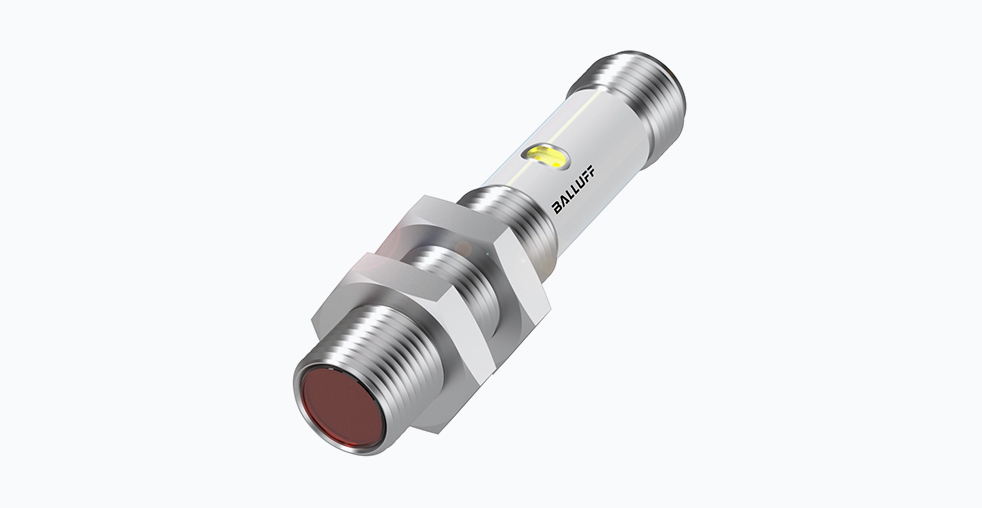

Фотоизлучатель Balluff BOS 12M-X-RS10-S4 представляет собой ключевой компонент системы сквозного луча. Принцип действия такой системы основан на генерации излучателем постоянного светового потока, который улавливается отдельным приемником, установленным напротив. Регистрация объекта происходит в момент прерывания этого луча. Данная технология считается наиболее надежной среди оптических методов обнаружения, поскольку она обеспечивает максимальную помехоустойчивость и позволяет детектировать объекты практически любой формы, цвета и фактуры поверхности, включая прозрачные и глянцевые материалы.
Корпус устройства изготовлен из латуни с никелевым покрытием, что гарантирует высокую механическую прочность, устойчивость к вибрациям и коррозии. Компактные размеры (диаметр 12 мм, длина 60 мм) и резьба M12x1 позволяют выполнить монтаж в условиях значительного ограничения пространства. Чувствительный оптический элемент защищен линзой из полиметилметакрилата (ПММА), известного как оргстекло. Этот материал обладает высокой оптической прозрачностью и стойкостью к истиранию, что обеспечивает стабильность характеристик на протяжении всего срока эксплуатации.
Детальный анализ технических характеристик
Технические параметры фотоизлучателя Balluff BOS 12M-X-RS10-S4 демонстрируют его ориентацию на применение в сложных промышленных условиях.
Параметр | Значение | Комментарий |
---|---|---|
Дальность действия | До 8 метров | Позволяет создавать системы контроля для крупногабаритного оборудования и широких конвейеров. |
Диаметр светового пятна | 280 мм на расстоянии 8 м | Облегчает юстировку системы на больших расстояниях, компенсируя возможные смещения. |
Тип излучения | Красный светодиод (LED) | Видимый луч упрощает визуальную настройку и диагностику системы. |
Рабочее напряжение | 10…30 В постоянного тока (DC) | Совместимость со стандартными источниками питания промышленных систем управления. |
Степень защиты | IP67 | Полная защита от пыли и возможность кратковременного погружения в воду. |
Подключение | Разъем M12x1, 4-контактный (вилка) | Стандартизированное соединение для быстрого монтажа и замены. |
Диапазон рабочих температур | от -5°C до +55°C | Возможность применения в неотапливаемых производственных зонах. |
Потребляемый ток | макс. 15 мА | Низкое энергопотребление снижает нагрузку на источники питания. |
Сравнение с другими типами оптических датчиков
Чтобы определить оптимальную область применения BOS 12M-X-RS10-S4, полезно сравнить технологию сквозного луча с другими распространенными типами оптических датчиков.
Тип датчика | Принцип действия | Преимущества | Ограничения |
---|---|---|---|
Сквозной барьер (Излучатель) | Прерывание луча между отдельными излучателем и приемником. | Наибольшая надежность, максимальная дальность действия, не зависит от цвета и поверхности объекта. | Требует установки двух устройств строго напротив друг друга, что может быть сложнее в монтаже. |
Диффузионный (рефлекторный) датчик | Регистрация света, отраженного от объекта. Излучатель и приемник находятся в одном корпусе. | Простой монтаж, требуется установка только одного устройства. | Меньшая дальность действия, зависит от цвета, формы и отражающей способности объекта. |
Датчик с отражателем | Излучатель и приемник в одном корпусе, луч отражается от специального рефлектора. | Большая дальность, чем у диффузионного датчика, требуется только одна точка для монтажа датчика. | Дальность действия меньше, чем у сквозного барьера, может быть чувствителен к загрязнению рефлектора. |
Ключевые преимущества для инженерных решений
С точки зрения интеграции в автоматизированные системы, фотоизлучатель Balluff BOS 12M-X-RS10-S4 предлагает ряд существенных преимуществ.
Энергоэффективность устройства позволяет создавать разветвленные системы с большим количеством датчиков без значительного увеличения нагрузки на блоки питания. Использование стандартизированного разъема M12 значительно ускоряет процесс монтажа, замены и обслуживания, сокращая время возможных простоев оборудования. Наличие международных сертификатов и маркировок, таких как CE, UKCA и cULus, подтверждает соответствие строгим стандартам безопасности и качества, что является важным фактором для производителей оборудования, выходящих на международные рынки.
Области практического применения
Потенциал данного фотоизлучателя раскрывается в задачах, требующих высокой надежности и значительной дистанции обнаружения.
- Контроль наличия и подсчет изделий: Используется на протяженных конвейерах, в системах упаковки и сортировки. Дальность действия в 8 метров позволяет эффективно контролировать широкие транспортные пути и зоны обработки.
- Защита опасных зон: Применяется для ограждения периметра работы промышленных роботов, автоматизированных станков и других потенциально опасных механизмов. Высокая надежность системы минимизирует риск ложных срабатываний, обеспечивая безопасность персонала.
- Определение положения крупногабаритных объектов: Эффективен в логистических и складских системах для контроля позиционирования паллет, контейнеров и других крупных грузов.
- Регистрация прозрачных и светлых объектов: Благодаря принципу сквозного луча, надежно детектирует стеклянные бутылки, пластиковые пакеты и другие объекты, которые представляют сложность для датчиков диффузионного типа.
Рекомендации по выбору и эксплуатации
При проектировании системы на основе BOS 12M-X-RS10-S4 необходимо учитывать несколько важных аспектов. Данное устройство является именно излучателем, поэтому для функционирования системы обязателен парный приемник, рассчитанный на работу с красным световым лучом, например, из той же серии Balluff BOS. Несмотря на высокую степень защиты IP67, для стабильной работы рекомендуется избегать прямого попадания сильного света на приемник, а в условиях сильного запыления периодически очищать линзу сжатым воздухом. При длине луча, близкой к максимальной, большой диаметр светового пятна является преимуществом, так как компенсирует возможные незначительные смещения оборудования, вызванные вибрацией или температурными деформациями.
В заключение, фотоизлучатель Balluff BOS 12M-X-RS10-S4 представляет собой специализированное решение для задач промышленной автоматизации, где приоритетом являются надежность, значительная дистанция обнаружения и способность работать с объектами сложной формы и фактуры. Его технические характеристики и конструктивные особенности делают его подходящим компонентом для создания долговечных и безотказных систем контроля и безопасности.
