Индуктивные датчики Balluff: принцип работы, виды и применение

Принцип действия индуктивных датчиков
Основой работы индуктивного датчика является высокочастотное электромагнитное поле. Его генерирует индуктивно-емкостный колебательный контур, расположенный в головке датчика. Когда металлический объект попадает в зону действия этого поля, в его материале, согласно закону электромагнитной индукции, возникают вихревые токи. Эти токи поглощают энергию колебательного контура, что приводит к уменьшению амплитуды колебаний. Электронная схема датчика фиксирует это изменение и преобразует его в четкий выходной сигнал. Данный бесконтактный метод обнаружения исключает механический износ и обеспечивает высокую надежность устройства.
Классификация и ассортимент индуктивных датчиков Balluff
Компания Balluff предлагает широкий спектр индуктивных датчиков, предназначенных для решения разнообразных задач промышленной автоматизации. Ассортимент включает как стандартные модели, так и специализированные решения для экстремальных условий.
Стандартные модели

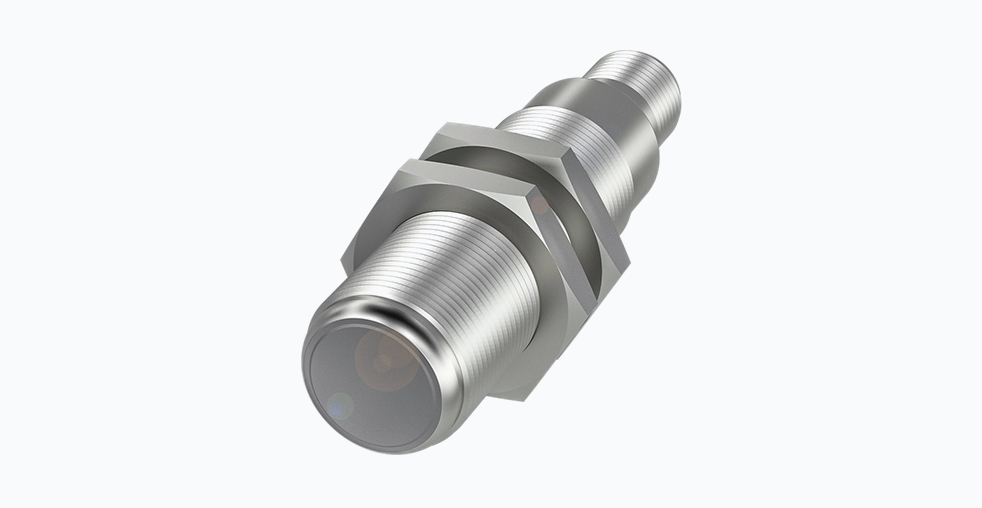

Базовые серии предназначены для типовых применений, где ключевыми требованиями являются стабильность и надежность. Эти датчики выпускаются в цилиндрических и прямоугольных корпусах стандартных типоразмеров, таких как M5, M8, M12, M18 и M30. Подключение может быть кабельным или разъемным. Стандартная степень защиты IP67 или IP68 гарантирует устойчивость к воздействию пыли и влаги. Диапазон рабочих температур для большинства базовых моделей составляет от -25 °C до +70 °C.
Специализированные серии
Для работы в условиях повышенных эксплуатационных нагрузок компания разработала ряд специализированных решений:
- Модели для высокого давления: выдерживают давление до 500 бар, что делает их пригодными для встраивания в гидравлические цилиндры и мониторинга положения клапанов.
- Высокотемпературные датчики: функционируют при температурах до 230 °C, а некоторые исполнения — до 120 °C в комбинации с высоким давлением.
- Взрывозащищенные исполнения: сертифицированы по стандартам ATEX, IECEx или NAMUR для применения во взрывоопасных зонах.
- Датчики для сварочных применений: оснащены керамическими или тефлоновыми покрытиями, устойчивыми к налипанию брызг металла.
- Датчики с коэффициентом коррекции 1: обеспечивают одинаковую номинальную дистанцию срабатывания для всех типов металлов (сталь, алюминий, медь), что упрощает настройку системы.
Продвинутые датчики с аналоговым выходом и IO-Link
Отдельную категорию составляют датчики расстояния и позиционирования. В отличие от бинарных, они предоставляют аналоговый сигнал (например, 0…10 В или 4…20 мА) или цифровые данные через интерфейс IO-Link. Это позволяет точно измерять расстояние до объекта в диапазонах от десятых долей миллиметра до нескольких сантиметров, открывая возможности для контроля размеров, сортировки и точного позиционирования.
Тип датчика | Ключевые характеристики | Области применения |
---|---|---|
Стандартные цилиндрические (M8, M12, M18) | Монтаж заподлицо или незаподлицо, выход PNP/NPN, защита IP68 | Общее машиностроение, конвейерные линии, автоматизация |
Прямоугольные | Компактная конструкция, различные варианты монтажа | Станки с ЧПУ, робототехника, ограниченное пространство |
Высокого давления (до 500 бар) | Корпус из нержавеющей стали, усиленные уплотнения | Гидравлические системы, прессовое оборудование |
Высокотемпературные (до 230 °C) | Термостойкие материалы, специализированная электроника | Литейное производство, пищевая промышленность, сушильные камеры |
С интерфейсом IO-Link | Цифровой обмен данными, диагностика, параметризация | Интеллектуальные производственные системы, Индустрия 4.0 |
Детальный анализ технических характеристик
При выборе датчика необходимо учитывать комплекс технических параметров, определяющих его пригодность для конкретной задачи.
Конструктивное исполнение
Корпуса датчиков изготавливаются из никелированной латуни или нержавеющей стали (например, AISI 303, 304), что обеспечивает коррозионную стойкость и механическую прочность. Размер корпуса напрямую связан с номинальной дистанцией срабатывания: от 1-2 мм для миниатюрных датчиков M5 до 40 мм и более для моделей M30.
Электрические параметры
Подавляющее большинство индуктивных датчиков Balluff рассчитаны на питание постоянным током в диапазоне 10…30 В DC. Выходной сигнал — транзисторный, типа PNP (источник тока) или NPN (сток тока), с конфигурацией нормально разомкнутый или нормально замкнутый. Частота переключения для стандартных моделей составляет 0.5…4 кГц, а для высокоскоростных версий может достигать 10 кГц, что позволяет использовать их для подсчета быстро движущихся объектов.
Критерии выбора и практические рекомендации
Выбор оптимальной модели зависит от анализа нескольких ключевых факторов.
Условия эксплуатации
Необходимо определить максимальные значения давления, температуры, уровень вибраций, наличие агрессивных химических веществ или проводящей пыли. Для сварочных применений критично наличие специального покрытия.
Требования к обнаружению
Номинальная дистанция срабатывания, указанная для стали, уменьшается для цветных металлов. Это требует введения поправочного коэффициента (например, 0.3-0.5 для алюминия, 0.2-0.4 для меди). Для задач, требующих не просто факта обнаружения, а измерения расстояния, необходимы аналоговые датчики или датчики с IO-Link.
Особенности монтажа и интеграции
Следует учитывать доступное пространство, возможность монтажа заподлицо (в металлическую поверхность) или незаподлицо, а также предпочтительный тип подключения — кабель или разъем — для удобства обслуживания. Совместимость с существующей системой управления (тип входа контроллера — PNP или NPN) также является важным критерием.
Интеллектуальные функции и роль в концепции Индустрия 4.0
Современные индуктивные датчики Balluff с поддержкой IO-Link трансформируются из простых дискретных устройств в интеллектуальные компоненты системы. Через стандартный трехпроводной кабель IO-Link передает не только состояние «Вкл/Выкл», но и данные о расстоянии до объекта, температуре датчика, его рабочих параметрах. Это позволяет осуществлять удаленную диагностику, мониторинг состояния оборудования и предиктивное техническое обслуживание, предотвращая внезапные остановки производства. Таким образом, датчики становятся важным элементом в построении цифровых производственных систем.
Заключение
Индуктивные датчики Balluff представляют собой отработанные и надежные компоненты для автоматизации. Широкий ассортимент, включающий модели для стандартных и экстремальных условий, а также устройства с интеллектуальными функциями, позволяет найти решение для большинства промышленных задач, связанных с обнаружением металлических объектов. Техническая надежность, разнообразие конструктивного исполнения и поддержка современных цифровых интерфейсов делают их одним из значимых продуктов на рынке промышленной сенсорики.
