Концевые выключатели Balluff: особенности и применение

Концевые выключатели являются фундаментальными компонентами в системах автоматизации, обеспечивая контроль положения, безопасность и точность работы механизмов. Продукция немецкой компании Balluff представляет собой широкий спектр решений, адаптированных для различных промышленных условий и технических требований.
Эволюция технологий: от механики к интеллектуальным системам
Ассортимент Balluff охватывает как традиционные механические модели, так и современные бесконтактные и интеллектуальные датчики позиционирования, формируя комплексную экосистему для автоматизации.
Механические концевые выключатели
Классические механические выключатели, такие как серия BNS 819, предназначены для применений, где первостепенное значение имеют механическая прочность и надежность электрического контакта. Эти устройства характеризуются простотой конструкции и устойчивостью к перегрузкам.

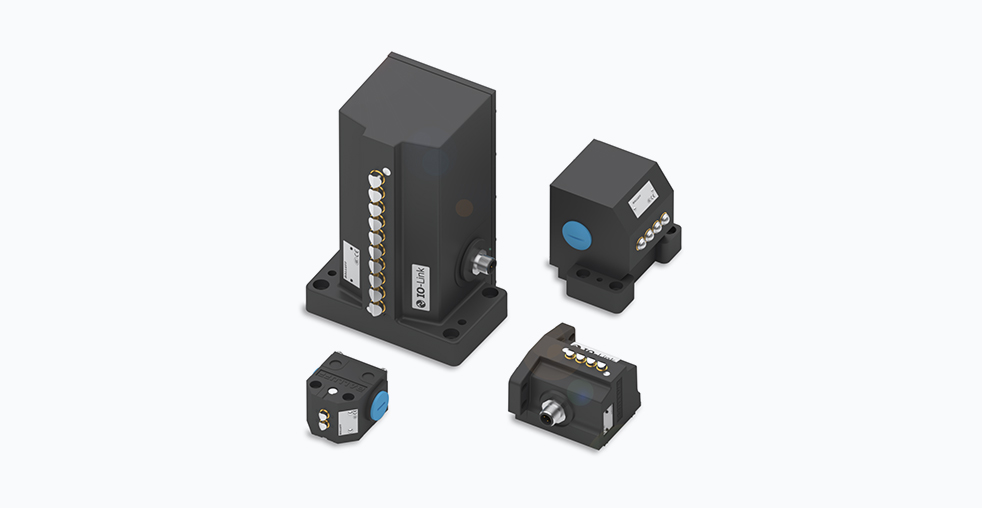

- Конструктивное исполнение: Balluff предлагает одиночные выключатели и блочные (кулачковые) модели. Блочные конструкции интегрируют несколько коммутационных элементов в одном корпусе, что снижает общее количество компонентов в системе и упрощает монтаж.
- Технические особенности: Многие модели оснащены механизмом мгновенного переключения, обеспечивающим четкое срабатывание независимо от скорости движения исполнительного механизма. Корпуса из металла и степень защиты до IP67 обеспечивают стойкость к ударам, вибрации и возможность работы в запыленных средах и при воздействии струй воды.
Бесконтактные индуктивные выключатели
Данный тип выключателей обнаруживает приближение металлических объектов без физического контакта, что исключает механический износ и гарантирует высокий срок службы. Balluff производит индуктивные датчики в цилиндрическом, прямоугольном, а также в специализированном трубчатом и кольцевом исполнении.
- Специализированные серии: В ассортименте присутствуют модели, рассчитанные на работу в экстремальных условиях: высокотемпературные (до +230°C), сваркостойкие, устойчивые к сильным магнитным полям и взрывозащищенные (соответствующие стандартам ATEX и IECEx).
- Преимущества: Основными достоинствами являются отсутствие износа активных элементов, высокая частота срабатывания и пригодность для работы в агрессивных средах.
Индуктивные датчики положения и расстояния
Эти устройства выходят за рамки простой бинарной логики, предоставляя аналоговый или цифровой сигнал, пропорциональный расстоянию до объекта. Серии типа BAW используют абсолютный метод измерения и выводят данные через аналоговые интерфейсы (0-10 В, 4-20 мА) или цифровой интерфейс IO-Link.
- Функция обучения: Позволяет быстро перенастраивать рабочие диапазоны и точки переключения непосредственно на месте установки, что минимизирует время наладки.
- Сфера применения: Используются для точного позиционирования инструмента, контроля хода цилиндров, мониторинга биения валов и других задач, требующих измерения перемещения.
Высокоскоростные системы измерения положения
Для задач, требующих максимального быстродействия и точности, например, в робототехнике или контроле высокоскоростных вращений, Balluff предлагает систему BIR. Эти датчики характеризуются высокой частотой дискретизации (превышающей 10 кГц) и встроенными функциями диагностики.
Ключевые аспекты для проектировщика
При выборе концевых выключателей Balluff инженеры обращают внимание на несколько критически важных параметров.
- Интерфейс IO-Link: Наличие этого последовательного интерфейса превращает датчик в интеллектуальное устройство, способное передавать параметры процесса, диагностические данные и допускающее удаленную конфигурацию. Это основа для интеграции в концепции Индустрии 4.0.
- Условия эксплуатации: Широкий выбор исполнений позволяет подобрать датчик для конкретных условий: гигиеническое исполнение с защитой IP69K для пищевой промышленности, стойкость к химикатам или вакууму.
- Удобство монтажа: Стандартизированные крепежные элементы и различные типы корпусов упрощают процесс установки и замены оборудования.
Сравнительная таблица основных серий концевых выключателей Balluff
Серия / Тип | Принцип действия | Ключевые характеристики | Типовые области применения |
---|---|---|---|
BNS 819 | Механический | Металлический корпус, IP67, механизм мгновенного переключения | Конвейеры, станки, контроль крайних положений |
Индуктивные выключатели (цилиндрические) | Бесконтактный, индуктивный | Высокая частота срабатывания, стойкость к воздействиям, различные материалы корпуса | Обнаружение металлических деталей в машиностроении, упаковочных машинах |
BAW | Бесконтактный, аналоговый/IO-Link | Измерение расстояния, функция обучения, аналоговый или цифровой выход | Позиционирование, контроль хода, контроль биения |
BIR | Бесконтактный, высокоскоростной | Частота дискретизации >10 кГц, встроенная диагностика, компактные размеры | Высокоскоростные роботы, прецизионное оборудование |
Заключение
Продукция Balluff в сегменте концевых выключателей и датчиков положения отличается широким разнообразием, продуманной конструкцией и ориентацией на современные требования промышленной автоматизации. От надежных механических моделей до сложных измерительных систем — предлагаемые решения позволяют инженерам находить оптимальный компонент для конкретной технической задачи, способствуя созданию надежного и эффективного оборудования.
