Магнит Balluff BTL-P-1013-4R: технические характеристики и применение

28.09.2025 #Balluff #автоматизация #бесконтактный датчик #магнитно-индуктивный #магнитострикционный #пневмоцилиндр #позиционирование
Магнит Balluff BTL-P-1013-4R: технические характеристики и применение

Конструкция и технические параметры магнита Balluff BTL-P-1013-4R

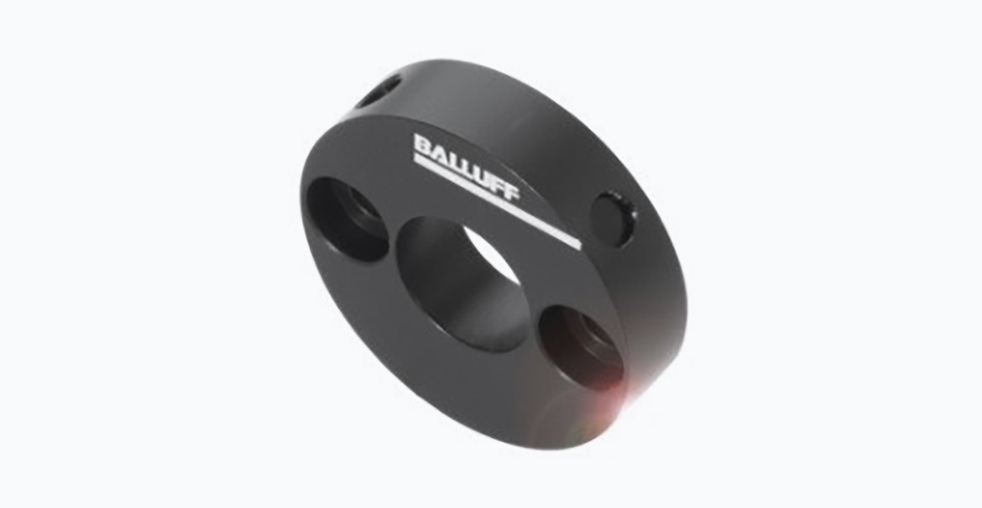

Магнит Balluff BTL-P-1013-4R (каталожный номер BAM013L) представляет собой стандартное кольцевое магнитное устройство, предназначенное для совместной работы со стержневыми магнитострикционными датчиками положения серии Micropulse от компании Balluff. Данный компонент является неотъемлемой частью систем промышленной автоматизации, где требуется бесконтактное и высокоточное определение позиции поршней в пневматических цилиндрах.

Конструкция устройства выполнена в виде кольца из алюминиевого сплава, которое характеризуется строго определенными геометрическими и магнитными свойствами. Эти параметры обеспечивают стабильное взаимодействие с датчиком положения на протяжении всего срока службы.

Детальный анализ технических характеристик

Геометрические размеры магнита оптимизированы для установки на стандартные промышленные приводы. Внешний диаметр устройства составляет 32 миллиметра при толщине 8 миллиметров. Посадочный внутренний диаметр размером 13 миллиметров определяет совместимость с соответствующими типами цилиндров.

Механическая прочность алюминиевого корпуса позволяет выдерживать давление в системе до 600 бар, что делает магнит пригодным для использования в гидравлических системах высокого давления. Широкий диапазон рабочих температур от -40 °C до +100 °C обеспечивает стабильную работу в различных климатических условиях и промышленных средах, включая цеха с неконтролируемым температурным режимом.

Для надежного крепления магнита на поршне цилиндра предусмотрены два сквозных монтажных отверстия диаметром 4,3 миллиметра, что позволяет использовать стандартный крепеж.

Технические характеристики магнита Balluff BTL-P-1013-4R
ПараметрЗначениеКомментарий
Тип устройстваКольцевой магнитДля магнитострикционных датчиков
Материал корпусаАлюминиевый сплавОптимальное соотношение прочности и массы
Внешний диаметр32 мм—
Толщина8 мм—
Внутренний диаметр13 ммПосадочный размер
Диапазон рабочих температур-40…+100 °CШирокий промышленный диапазон
Максимальное давление600 барВысокая механическая надежность
Массапримерно 12 г—

Эксплуатационные преимущества и особенности применения

Конструкция магнита Balluff BTL-P-1013-4R обеспечивает значительные преимущества в промышленной эксплуатации. Сочетание алюминиевого корпуса с устойчивостью к высокому давлению делает это устройство надежным решением для применений, связанных с ударными нагрузками и вибрацией. Компонент рассчитан на продолжительный срок службы в составе промышленного оборудования.

Способность сохранять стабильные магнитные характеристики в широком температурном диапазоне имеет критическое значение для металлообработки, литейного производства и других технологических процессов с значительными тепловыми перепадами. Эта особенность устраняет необходимость внесения температурных поправок в систему управления.

Стандартизация устройства в соответствии с международными классификациями ECLASS и ETIM упрощает процессы проектирования, закупок и интеграции оборудования в существующие автоматизированные системы, особенно при работе с приводами различных производителей.

Сравнительный анализ с аналогичными продуктами

При выборе кольцевого магнита для магнитострикционных датчиков положения инженеры часто рассматривают продукты нескольких производителей. Магниты компании Balluff, включая модель BTL-P-1013-4R, характеризуются строгим контролем магнитных параметров и стабильностью характеристик. Устройства от конкурентов, таких как Turck или ifm electronic, могут иметь отличия в материале корпуса, диапазоне рабочих температур или способах крепления, что влияет на область их применения.

Сравнение характеристик кольцевых магнитов различных производителей
Производитель/МодельМатериал корпусаДиапазон температур, °CМаксимальное давление, бар
Balluff BTL-P-1013-4RАлюминий-40…+100600
Turck Bi2-M12-AP6XНержавеющая сталь-25…+85500
ifm electronic MTS 100Пластик-20…+80250

Практическое применение и рекомендации по использованию

Основное функциональное назначение магнита Balluff BTL-P-1013-4R заключается в обеспечении бесконтактного определения положения в пневматических цилиндрах. Это создает основу для построения систем позиционирования с высокой точностью и повторяемостью результатов.

Технология прецизионного позиционирования реализуется путем установки магнита на поршень цилиндра и монтажа датчика Balluff BTL в Т-образный паз на корпусе цилиндра. Такая конфигурация позволяет создавать системы обратной связи по положению, которые находят применение в станках с числовым программным управлением, роботизированных комплексах и автоматических сборочных линиях. В этих системах требуется контроль промежуточных положений поршня, а не только его крайних точек.

Бесконтактный принцип работы исключает механический износ чувствительного элемента, что повышает общую надежность системы и снижает эксплуатационные расходы по сравнению с решениями на основе механических концевых выключателей.

При монтаже магнита на поршень необходимо обеспечить правильную пространственную ориентацию и надежную фиксацию с помощью рекомендованного крепежа. Критически важным параметром является соблюдение расстояния между магнитом и датчиком, указанного в технической документации к датчику положения, для обеспечения гарантированного уровня сигнала и точности измерений.

Заключение

Магнит Balluff BTL-P-1013-4R представляет собой технически совершенный компонент, играющий ключевую роль в создании высокоточных и надежных систем промышленной автоматизации. Его конструктивные особенности, включая прочный алюминиевый корпус, стандартизированные геометрические параметры и устойчивость к экстремальным условиям эксплуатации, делают его оптимальным выбором для инженеров, проектирующих современное промышленное оборудование. Устройство демонстрирует соответствие международным стандартам и обеспечивает длительный срок службы в составе различных автоматизированных систем.
