Высокоточные датчики линейных перемещений Balluff Micropulse

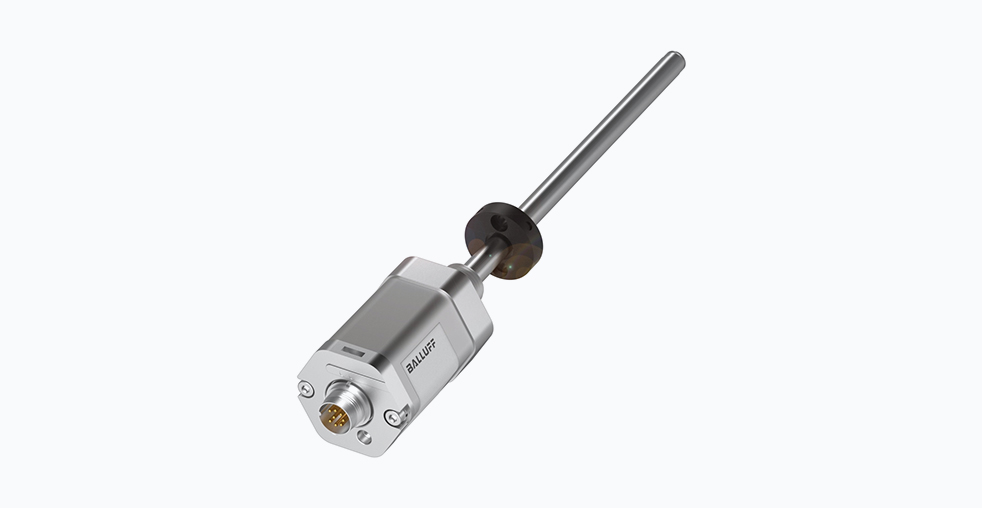

Balluff Micropulse — это серия магнитострикционных датчиков линейных перемещений, разработанных для применения в условиях высоких нагрузок и требований к точности. Эти устройства преобразуют положение магнита, перемещающегося вдоль чувствительного элемента, в электрический сигнал, обеспечивая обратную связь для систем автоматизации. Сочетание передовой технологии и продуманной конструкции делает их решением для задач точного позиционирования и контроля в различных отраслях промышленности.

Принцип работы магнитострикционной технологии

Основой функционирования датчиков Balluff Micropulse является магнитострикционный эффект. Внутри датчика, в защитной трубке, находится волновод — специальная проволока. Электронный блок генерирует короткий токовый импульс, который распространяется вдоль этого волновода. Постоянный магнит, закрепленный на движущемся объекте, создает вокруг волновода магнитное поле. В точке взаимодействия магнитного поля и токового импульса возникает ультразвуковая механическая волна (волна торсии), которая распространяется по волноводу в обе стороны.

Электронный блок фиксирует момент прихода волны к началу волновода. Поскольку скорость распространения токового импульса близка к скорости света, а скорость ультразвуковой волны постоянна и известна, время между отправкой импульса и приемом волны прямо пропорционально расстоянию до магнита. Это время измеряется с высокой точностью, что позволяет определить положение магнита с микронным разрешением.

Ключевые преимущества и технические характеристики

Бесконтактный принцип измерения обеспечивает ряд значимых преимуществ по сравнению с потенциометрическими или оптическими датчиками.

• Долговечность и надежность: Отсутствие механического контакта между магнитом и чувствительным элементом исключает износ, обусловленный трением. Это гарантирует длительный срок службы и высокую наработку на отказ.
• Высокая точность и повторяемость: Датчики обеспечивают разрешение до 0,5 микрометра и нелинейность на уровне ±0,012% от полной шкалы измерения. Такие параметры делают их применимыми в задачах, где критична точность позиционирования.
• Устойчивость к сложным условиям эксплуатации: Конструкция датчиков позволяет им выдерживать значительные вибрации, ударные нагрузки и, в зависимости от модели, высокое давление рабочей среды — до 600 бар. Это позволяет осуществлять монтаж непосредственно в гидравлические или пневматические цилиндры.
• Независимость от скорости перемещения: Поскольку измерение основано на времени прохождения волны, а не на подсчете импульсов, результат не зависит от скорости движения магнита, обеспечивая стабильность показаний даже при очень медленных или быстрых перемещениях.

Модельный ряд и варианты исполнения

Продуктовая линейка Balluff Micropulse представлена в основном сериями BTL5 и BTL7, которые различаются габаритами, конструктивным исполнением и интерфейсами связи. Выбор конкретной модели зависит от условий эксплуатации и требований системы управления.

Дополнительные факторы для корректного выбора

Помимо базовых параметров, при проектировании системы важно учитывать следующие нюансы:

• Тип магнита: Доступны варианты с плавающим или фиксированным магнитом. Плавающий магнит допускает несоосность при монтаже, что может упростить установку в системах без прецизионных направляющих.
• Температурный диапазон: Стандартные модели функционируют в диапазоне от -25°C до +85°C. Для эксплуатации в неотапливаемых помещениях или на открытом воздухе существуют версии с расширенным диапазоном, например, от -40°C.
• Демпферная зона: При монтаже необходимо учитывать наличие начального участка (демпферной зоны), который не используется для измерений и служит для защиты от механических перегрузок в крайних положениях.
• Многопозиционное измерение: Технология позволяет использовать на одном датчике несколько магнитов для независимого определения их положений, что создает экономичные решения для контроля нескольких точек на одной оси.

Области применения

Универсальность датчиков Balluff Micropulse обуславливает их широкое применение в различных отраслях промышленной автоматизации.

1. Гидравлические и пневматические системы: Обеспечение обратной связи по положению штока в цилиндрах литьевых машин, прессов и металлообрабатывающих станков. Стойкость к высокому давлению является ключевым преимуществом.
2. Контроль уровня жидкостей: В химической и пищевой промышленности датчики в стержневом исполнении могут использоваться как уровнемеры. Магнит, размещенный в поплавке, перемещается вдоль датчика, что позволяет бесконтактно измерять уровень агрессивных сред.
3. Позиционирование в робототехнике и автоматизированных системах: Высокая частота обновления данных (до 1000 Гц) и точность делают эти датчики подходящими для определения положения портальных роботов, манипуляторов и систем складирования.
4. Технологическое оборудование: Точное позиционирование узлов в станках с ЧПУ, координатных измерительных машинах и другом прецизионном оборудовании.

Сравнительный анализ интерфейсов связи

Для интеграции в современные системы автоматизации датчики Micropulse предлагают выбор из нескольких цифровых и аналоговых интерфейсов. Каждый из них имеет свои особенности.

Balluff Micropulse представляет собой семейство высококлассных измерительных приборов, сочетающих точность, надежность и гибкость конфигурации. Разнообразие моделей и интерфейсов позволяет подобрать оптимальное решение для задач точного позиционирования в машиностроении, робототехнике и других областях, где предъявляются повышенные требования к качеству обратной связи по положению.
