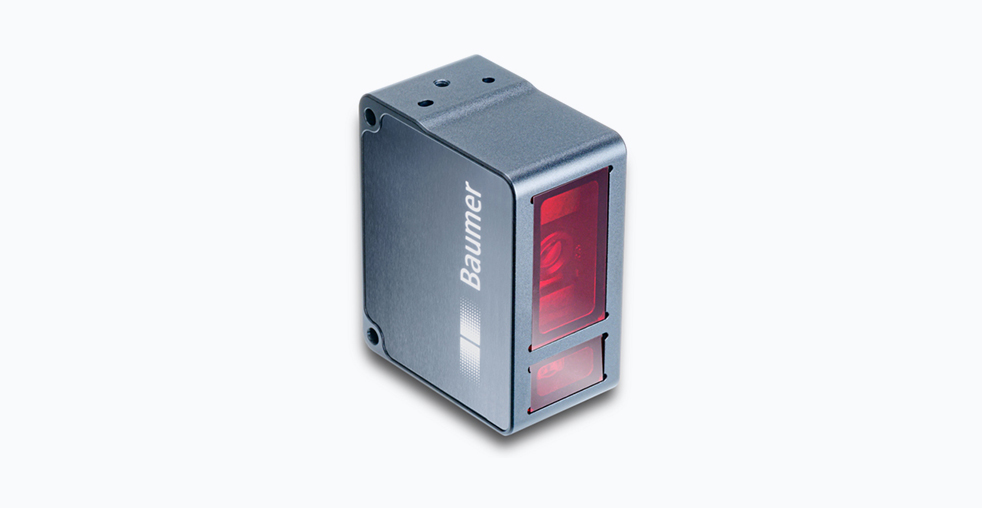

Интеллектуальные 2D-датчики профиля Baumer Electric: принципы работы и применение

Интеллектуальные 2D-датчики профиля Baumer Electric: принципы работы и применение

Интеллектуальные 2D-датчики профиля от Baumer Electric представляют собой специализированные измерительные устройства, предназначенные для бесконтактного контроля геометрии, положения и наличия объектов в автоматизированных производственных системах. В отличие от традиционных систем машинного зрения, которые анализируют контрастность и текстуру поверхности, эти датчики фокусируются на построении точного высотного профиля объекта, что делает их незаменимыми для задач, где ключевую роль играют трехмерные характеристики, а не двумерное изображение.

Основная сфера применения данных устройств охватывает роботизированные комплексы, системы контроля качества, станки с числовым программным управлением и автоматизированные сборочные линии. Они используются для точного позиционирования манипуляторов, контроля геометрических параметров деталей, обнаружения дефектов, связанных с отклонениями в высоте или форме, а также для обеспечения комплектности сборки.

Технология лазерного сканирования профиля

Принцип действия 2D-датчиков профиля Baumer Electric основан на методе лазерной триангуляции. Устройство проецирует на исследуемый объект лазерную линию. При наклоне поверхности или наличии на ней неровностей эта линия визуально искажается. Встроенная камера, расположенная под определенным углом к излучателю, фиксирует это искажение. Полученное изображение линии обрабатывается специализированным процессором, который вычисляет координаты каждой точки линии в двух плоскостях – горизонтальной (X) и вертикальной (Z). В результате формируется массив данных, точно описывающий поперечный профиль объекта.

Ключевым преимуществом подхода Baumer является полная обработка данных непосредственно внутри корпуса датчика. Это означает, что на внешние системы управления, такие как программируемые логические контроллеры или промышленные компьютеры, передаются уже готовые результаты измерений – конкретные числовые значения, а не объемные потоки необработанных видеоданных. Такой принцип построения измерительной системы позволяет существенно снизить вычислительную нагрузку на центральные управляющие компоненты, повысить общее быстродействие контура управления и упростить интеграцию датчика в существующую автоматизированную систему.

Серии и модификации датчиков

Компания Baumer Electric предлагает несколько серий 2D-датчиков профиля, каждая из которых разработана для решения определенного круга технологических задач.

Серия OXM: Многофункциональность для комплексного контроля

Модели серии OXM позиционируются как универсальные и высокопроизводительные устройства. Их отличительной чертой является возможность одновременного применения до семи независимых измерительных инструментов к одному считанному профилю. Пользователь может настроить датчик для параллельного измерения таких параметров, как высота, ширина, угол, диаметр, смещение и других, получая все результаты одновременно. Высокое разрешение по вертикальной оси, достигающее 8 микрометров, и поддержка широкого спектра промышленных сетевых протоколов делают эту серию предпочтительным выбором для сложных контрольно-измерительных операций, например, для всесторонней проверки деталей на соответствие чертежным размерам.

Серия OXP: Гибкость для пользовательских алгоритмов

Датчики серии OXP ориентированы на сценарии, требующие реализации нестандартных алгоритмов анализа. В отличие от других серий, они передают во внешнюю систему (например, на ПК или специализированный контроллер) полный массив откалиброванных данных о профиле. Это позволяет разработчикам использовать собственные, уникальные методы для обработки этой информации. Для облегчения этой задачи производитель предоставляет бесплатный комплект средств разработки, включающий библиотеки и примеры кода. Важной особенностью серии OXP является доступность моделей с синим лазером. Излучение синего спектра менее подвержено рассеиванию на глянцевых, прозрачных или полупрозрачных поверхностях, таких как стекло или полированный пластик, что обеспечивает более стабильные и точные результаты измерений на таких сложных материалах.

Серия OXS edge: Специализация на обнаружении кромок

Как следует из названия, данная серия оптимизирована для точного обнаружения и анализа перепадов высот, кромок и ступенчатых структур. Высокое разрешение по осям (до 30 мкм по X и до 5 мкм по Z) позволяет надежно детектировать даже незначительные границы. Эти датчики находят применение в задачах контроля краев рулонных материалов, позиционирования деталей по их граням и измерения многоуровневых структур.

Функциональные возможности

Помимо высоких технических характеристик, датчики обладают набором интеллектуальных функций, которые упрощают их настройку и расширяют область применения.

Profile Matcher: Сравнение с эталоном

Данная функция позволяет производить быстрые проверки объектов на соответствие эталону. Оператору достаточно один раз показать датчику заведомо исправный образец и задать допустимые пределы отклонений. В дальнейшем датчик в реальном времени будет автоматически сравнивать каждый новый профиль с сохраненным эталоном и выдавать дискретный сигнал, указывающий на результат проверки. Это исключает необходимость программирования сложных логических условий для каждого отдельного параметра.

Отслеживание позиции

Функция компенсирует погрешности, вызванные смещением объекта в поле зрения датчика при его движении. Сенсор автоматически идентифицирует заранее заданную опорную точку на объекте и динамически подстраивает систему координат для всех активных измерительных инструментов. Это обеспечивает стабильную точность измерений даже в условиях вибрации или неточного позиционирования объекта на конвейере.

Компенсация угла монтажа

Конструкция и программное обеспечение датчика позволяют математически корректировать погрешности, возникающие при отклонении оси датчика от перпендикуляра к поверхности объекта. Пользователь может установить датчик с отклонением до ±30°, а электроника автоматически скорректирует результаты, как если бы монтаж был выполнен идеально. Это снижает требования к точности механической установки устройства.

Область интереса

Пользователь имеет возможность ограничить анализ только той частью профиля, которая содержит релевантную информацию. Это позволяет игнорировать фоновые объекты или нерелевантные участки сканируемого объекта, повышая тем самым надежность и скорость измерений. Для каждого измерительного инструмента может быть задана своя собственная область интереса.

Области применения

Спектр применений интеллектуальных 2D-датчиков профиля чрезвычайно широк.

Позиционирование роботов: Благодаря компактным размерам, малому весу и использованию технологии Power-over-Ethernet, которая позволяет передавать данные и питание по одному кабелю, датчики идеально подходят для установки на роботизированные манипуляторы. Они обеспечивают точное наведение захватных устройств на детали, компенсируя неточности позиционирования самой роботизированной системы.

Контроль геометрических параметров: Датчики используются для измерения ширины пазов, высоты выступов, контроля плоскостности, округлости и других параметров. Анализируя изменения профиля во времени, можно также косвенно отслеживать износ режущего инструмента или технологической оснастки.

Управление краем материала: В процессах, связанных с обработкой рулонных материалов, таких как бумага, текстиль или полимерные пленки, датчики серии OXS edge точно отслеживают положение боковой кромки, предоставляя данные для систем ее стабилизации и предотвращая перекосы и обрывы.

Контроль наличия и комплектности: Функция сравнения с эталоном позволяет эффективно проверять наличие всех необходимых компонентов на сборочной единице, будь то электронная плата или готовая упаковка товара.

Сравнительный анализ преимуществ

По сравнению с другими технологиями, 2D-датчики профиля обладают рядом специфических преимуществ.

В сравнении с комплексными системами машинного зрения, они часто представляют собой более экономичное решение для задач, где основная информация заключена в геометрической форме объекта, а не в его текстуре или цвете. Скорость обработки данных и выдачи результата у датчиков профиля, как правило, выше, поскольку они оперируют не полным изображением, а лишь массивом координат профиля.

По сравнению с лазерными дальномерами, измеряющими расстояние до одной точки, 2D-датчики предоставляют информацию сразу о всей линии, что позволяет получать значительно больше данных об объекте за один цикл измерения.

Метод, основанный на анализе высоты, обладает высокой устойчивостью к изменчивым условиям освещения и низкоконтрастным поверхностям, которые являются серьезной проблемой для традиционных систем на основе камер.

Простота интеграции достигается за счет интуитивно понятного веб-интерфейса для настройки, не требующего установки дополнительного программного обеспечения на компьютер, и широкой поддержки промышленных сетей, таких как PROFINET, EtherNet/IP, OPC UA и IO-Link.

Заключение

Интеллектуальные 2D-датчики профиля Baumer Electric серии OX представляют собой законченные измерительные системы, объединяющие в компактном корпусе высокоточный лазерный сканер и мощный вычислительный модуль. Они предлагают производителям оборудования и системным интеграторам эффективный инструмент для решения широкого круга задач, связанных с позиционированием, контролем геометрии и обеспечением качества. Сочетание высокой точности, интеллектуальных функций и простоты интеграции делает эту технологию востребованной для модернизации и создания новых автоматизированных производственных систем.
