Промышленные камеры Baumer Electric: обзор и технические характеристики
Введение в промышленные камеры Baumer Electric

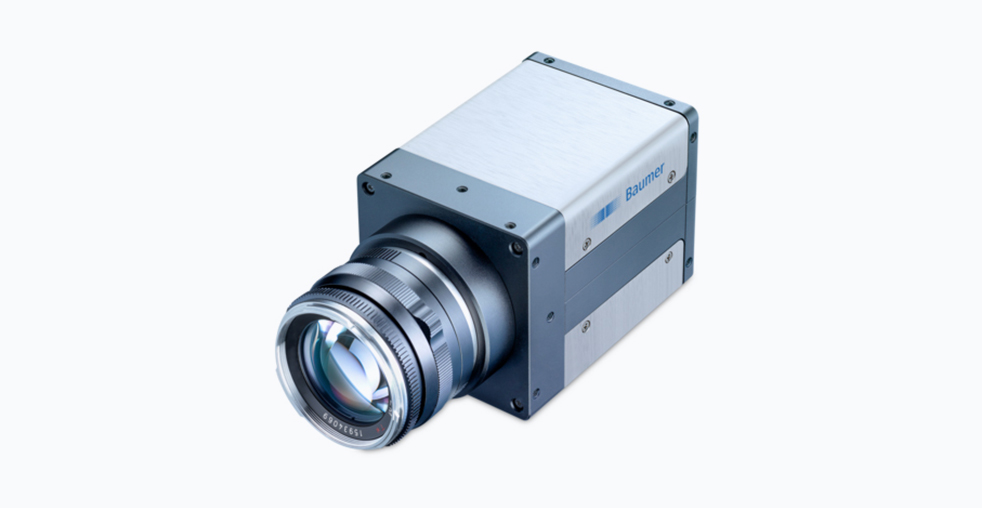

Промышленные камеры Baumer Electric представляют собой высокоинтегрированные системы машинного зрения, предназначенные для точного анализа данных в реальном времени. Эти устройства разработаны с акцентом на надежность, точность и простоту интеграции в производственные процессы. Принцип их действия основан на преобразовании оптической информации в цифровые данные, которые затем обрабатываются специализированным программным обеспечением для автоматического контроля, измерения и идентификации объектов.
Области применения промышленных камер Baumer охватывают автоматизированный контроль качества, робототехнику, точные измерения, сортировку материалов и многие другие задачи, где требуется высокая точность и стабильность работы в жестких промышленных условиях.
Анализ продуктового портфеля
Компания Baumer Electric предлагает структурированное семейство промышленных камер, где каждая серия оптимизирована для определенного класса задач. Такой подход позволяет техническим специалистам осуществлять точный выбор оборудования без необходимости переплаты за избыточный функционал.
Серия CX: универсальное решение
Камеры серии CX демонстрируют оптимальное соотношение производительности и стоимости. В их конструкции применяются передовые CMOS-сенсоры Sony Pregius, Pregius S, STARVIS и Polarsens, а также сенсоры onsemi PYTHON. Максимальное разрешение достигает 24 мегапикселей при скорости съемки до 318 кадров в секунду. Поддерживаемые интерфейсы передачи данных включают GigE Vision и USB3 Vision, что делает эти камеры подходящими для большинства задач промышленной инспекции и измерений.
Серия LX: высокоскоростная точная съемка
Камеры серии LX ориентированы на выполнение задач точной инспекции на экстремальных скоростях. Благодаря разрешению до 65 мегапикселей и частоте кадров до 1622 в секунду, они обеспечивают обнаружение минимальных дефектов в высокоскоростных производственных процессах. Для передачи больших объемов данных используются интерфейсы GigE Vision, 10 GigE Vision и Camera Link, что обеспечивает гибкую интеграцию в требовательные системы машинного зрения.
Специализированные камеры для нестандартных применений
Отдельного внимания заслуживают камеры для работы в невидимых спектрах, включая ультрафиолетовый, ближний инфракрасный и коротковолновый инфракрасный диапазоны с рабочим спектром от 200 нм до 1700 нм. Особенностью SWIR-камер CX.SWIR.XC является запатентованная термостабилизированная конструкция, обеспечивающая повышенную точность измерений при работе в изменяющихся температурных условиях.
Серия AX: интегрированные системы с искусственным интеллектом
Камеры серии AX представляют собой готовые платформы для встраиваемых решений, объединяющие модуль захвата изображения с вычислительными модулями NVIDIA Jetson. Такая архитектура позволяет осуществлять обработку данных непосредственно на устройстве, что значительно сокращает задержки при принятии решений в системах промышленной автоматизации.
Серия IX: компактные всепогодные системы
Серия IX включает полностью интегрированные системы в защищенном корпусе со степенью защиты IP67. Эти камеры оснащены автофокусом, объективом и сегментируемой подсветкой, что максимально упрощает их развертывание для решения стандартных задач машинного зрения в жестких промышленных условиях.
| Серия камер | Максимальное разрешение | Максимальная частота кадров | Ключевые особенности | Рекомендуемое применение |
|---|---|---|---|---|
| CX | 24 Мп | 318 fps | Сенсоры Sony Pregius/Pregius S, интерфейсы GigE/USB3 Vision, компактные размеры | Универсальная инспекция, контроль упаковки, проверка печати |
| LX | 65 Мп | 1622 fps | Интерфейсы 10 GigE/Camera Link, высочайшее качество изображения | Высокоскоростные точные измерения, детальный анализ |
| AX | 5 Мп | 77 fps | Интегрированный модуль ИИ NVIDIA Jetson, обработка на устройстве | Встраиваемые интеллектуальные системы |
| IX | 1 Мп | 50 fps | Полностью интегрированная система, защита IP67 | Стандартные задачи в жестких промышленных условиях |
| SWIR/UV/NIR | До 24 Мп | Зависит от модели | Диапазон 200-1700 нм, распознавание материалов, термостабилизация | Контроль влажности, сортировка полимеров, обнаружение невидимых дефектов |
Технологические особенности и конструктивное исполнение
Передовые сенсорные технологии
В камерах Baumer Electric применяются современные CMOS-сенсоры последнего поколения от ведущих мировых производителей. Использование глобальных затворов Sony Pregius и Pregius S обеспечивает безыскаженный захват быстродвижущихся объектов. Чувствительные сенсоры Sony STARVIS демонстрируют высокую эффективность в условиях недостаточной освещенности, а технология Polarsens позволяет анализировать поляризацию света для обнаружения напряжений и дефектов на глянцевых поверхностях.
Конструктивная надежность и защита
Корпуса камер серий CX и LX спроектированы с использованием запатентованной модульной трубной системы с переменным количеством удлинительных колец. Такое решение позволяет адаптировать геометрию камеры под конкретные условия монтажа и обеспечивает степень защиты IP65/67. В отдельных исполнениях предусмотрена защита по стандарту IP69K, что позволяет использовать оборудование в зонах прямого контакта с моющими средствами и водой под высоким давлением.
Стандартизация и совместимость
Все промышленные камеры Baumer соответствуют отраслевым стандартам GigE Vision, USB3 Vision и GenICam. Это гарантирует их совместимость с большинством систем и программного обеспечения для машинного зрения, включая популярные платформы такие как HALCON, VisionPro и Common Vision Blox. Стандартизированные интерфейсы значительно ускоряют процесс разработки, ввода в эксплуатацию и сопровождения систем машинного зрения.
Критерии выбора промышленных камер
Анализ условий эксплуатации
При выборе промышленной камеры необходимо учитывать условия ее будущей эксплуатации. Для сред с повышенной вибрацией, значительными перепадами температур или наличием агрессивных веществ критически важны камеры в защищенных корпусах с классами защиты IP67/IP69K и расширенным температурным диапазоном, который может достигать от -40°C до +70°C для специализированных моделей.
Определение требуемого типа затвора
Выбор между глобальным и прогрессивным затвором зависит от характеристик движения объектов в рабочей зоне. Глобальный затвор обеспечивает одновременный захват всего кадра, что исключает возникновение артефактов при съемке быстро движущихся объектов. Прогрессивный затвор подходит для статичных или медленно движущихся объектов, где требования к временным характеристикам менее критичны.
Оценка пропускной способности интерфейсов
Высокое разрешение и частота кадров требуют соответствующей пропускной способности интерфейса передачи данных. В то время как стандартный интерфейс GigE Vision подходит для многих приложений, для работы с 65-мегапиксельными камерами на максимальной скорости уже потребуется использование 10 GigE Vision или Camera Link для обеспечения бесперебойной передачи данных без потерь.
Программное обеспечение и инструменты настройки
Baumer предоставляет комплексные инструменты для настройки и параметризации камер, включая Baumer Sensor Suite для устройств с поддержкой IO-Link. Встроенные веб-серверы в камерах с поддержкой Industrial Ethernet позволяют проводить диагностику и настройку параметров непосредственно через браузер, что значительно ускоряет процесс ввода оборудования в эксплуатацию и его последующего обслуживания.
Сравнительный анализ с продукцией других производителей
На рынке промышленных камер машинного зрения, наряду с Baumer Electric, представлена продукция таких компаний как Basler AG, Cognex Corporation и Teledyne FLIR. Каждый из этих производителей имеет свои технологические особенности и подходы к проектированию оборудования.
Basler AG предлагает широкий модельный ряд камер с различными интерфейсами передачи данных, уделяя особое внимание соотношению цена-качество. Продукция Cognex Corporation отличается высокой степенью интеграции аппаратных и программных компонентов, что обеспечивает простоту реализации сложных алгоритмов анализа изображений. Камеры Teledyne FLIR демонстрируют высокую эффективность в специализированных применениях, особенно в инфракрасном диапазоне и термографии.
Промышленные камеры Baumer Electric занимают свою рыночную нишу, предлагая сбалансированные технические характеристики, широкий выбор специализированных моделей для работы в различных спектральных диапазонах и развитую экосистему средств разработки и настройки.
Заключение
Промышленные камеры Baumer Electric представляют собой результат глубокой инженерной проработки в области сенсорных технологий, воплощенный в надежных и готовых к сложным промышленным вызовам продуктах. Широкий модельный ряд, соответствие международным стандартам и разнообразие специализированных решений делают это оборудование востребованным для реализации задач автоматизации в различных отраслях промышленности.
При грамотном выборе и применении промышленные камеры Baumer способны обеспечить повышение надежности, точности и общей эффективности производственных процессов, где требуется автоматизированный визуальный контроль и точные измерения.
