Интеллектуальные камеры Baumer Electric серии AX

Интеллектуальные камеры Baumer Electric серии AX: обзор

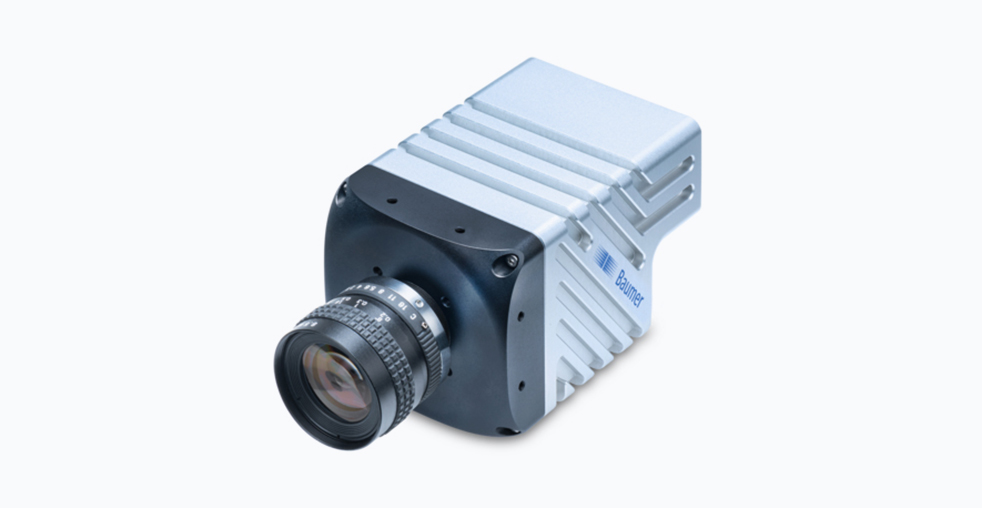

Серия AX от Baumer Electric представляет собой линейку интеллектуальных камер машинного зрения, которые функционируют как автономные программируемые вычислительные платформы. Эти устройства предназначены для выполнения задач промышленного зрения и работы с алгоритмами искусственного интеллекта непосредственно на периферии сети. Конструкция камер объединяет в едином компактном корпусе, соответствующем промышленным стандартам, модуль для захвата изображения и вычислительный блок для его обработки. Такой подход позволяет создавать более экономичные и простые системы с минимальным количеством соединений, поскольку отпадает необходимость в использовании отдельного персонального компьютера для обработки визуальных данных.

Принцип действия и архитектура

Архитектура камер серии AX базируется на интеграции высококачественных аппаратных компонентов. Устройства оснащаются высокочувствительными CMOS-сенсорами производства Sony, которые обеспечивают получение изображения с высокой детализацией и четкостью. Вычислительная мощность обеспечивается модулями NVIDIA Jetson, такими как Jetson Nano или более производительный Xavier NX. Эти модули включают в себя специализированные вычислительные ядра для работы с алгоритмами искусственного интеллекта и графические процессоры, что позволяет реализовывать непосредственно на камере сложные алгоритмы анализа изображений, включая нейронные сети.

В качестве программной платформы используется операционная система Linux, которая предоставляет разработчикам гибкость в создании приложений и обеспечивает защиту собственных алгоритмов. Совместимость со стандартом GenICam гарантирует универсальность взаимодействия с различным программным обеспечением для машинного зрения. Для подключения используются интерфейсы Gigabit Ethernet с разъемами типа M12, что обеспечивает надежное соединение и упрощает интеграцию устройств в существующие промышленные сети.

Модельный ряд и технические характеристики

Серия AX включает несколько моделей камер, различающихся ключевыми параметрами для решения различных прикладных задач. Основные модели представлены в таблице ниже.

Выбор между монохромной и цветной модификацией зависит от конкретной задачи. Монохромные камеры обеспечивают более высокую точность измерений и контрастность изображения, что важно для задач точного позиционирования и обнаружения дефектов. Цветные камеры необходимы в приложениях, требующих анализа цветовых характеристик объектов, таких как контроль качества печати или сортировка продукции по цвету.

Функциональные возможности для разработчиков

Снижение системных затрат. Исключение внешнего компьютера для обработки изображений позволяет не только уменьшить общую стоимость системы, но и снизить количество потенциальных точек отказа. Это также приводит к упрощению кабельной системы и экономии пространства в промышленных стойках управления.

Гибкость в разработке программного обеспечения. Возможность свободного программирования под управлением операционной системы Linux предоставляет доступ к обширному набору библиотек для компьютерного зрения, таких как OpenCV, и фреймворков для работы с искусственным интеллектом, включая TensorFlow и PyTorch. Это позволяет реализовывать специализированные алгоритмы, не ограничиваясь функциональностью проприетарного программного обеспечения.

Соответствие промышленным стандартам. Конструкция камер разработана для эксплуатации в сложных промышленных условиях. Компактный корпус и использование надежных компонентов, таких как разъемы M12, обеспечивают стабильную работу в условиях повышенной вибрации, запыленности и значительных перепадов температур.

Сценарии применения в промышленности

Контроль качества с использованием искусственного интеллекта. Камеры могут быть обучены выявлять дефекты продукции, которые сложно обнаружить с помощью традиционных алгоритмов. Это включает микротрещины, особенности текстуры поверхности или незначительные отклонения в цвете.

Считывание сложных идентификационных кодов. Оборудование обеспечивает надежное распознавание поврежденных, деформированных или низкоконтрастных штрихкодов и кодов Data Matrix на движущихся конвейерных линиях, в том числе в условиях недостаточной освещенности.

Робототехника и гибкие производственные системы. Интегрированные системы машинного зрения на базе камер AX обеспечивают точное позиционирование объектов для роботов-манипуляторов, что позволяет выполнение задач сортировки, упаковки и сборки с высокой степенью точности.

Критерии выбора и аспекты интеграции

При выборе камеры серии AX следует учитывать несколько ключевых факторов:

1. Необходимое поле зрения и разрешение. Для контроля мелких деталей или работы на значительном расстоянии предпочтительны модели с высоким разрешением, такие как VAX-50C/M.
2. Скорость производственного процесса. Высокая частота съемки требуется на высокоскоростных производственных линиях для предотвращения пропуска дефектных изделий.
3. Сложность вычислительных алгоритмов. Для ресурсоемких моделей искусственного интеллекта рекомендуется выбирать конфигурации с модулем NVIDIA Xavier NX, который обладает большей вычислительной мощностью.

При интеграции систем на основе этих камер целесообразно максимально использовать их встроенные вычислительные возможности, перенося алгоритмы предварительной обработки и первичного анализа данных непосредственно на камеру. Это позволяет оставить за верхним уровнем управления только сбор агрегированных данных и ведение статистики.

Сравнение с аналогами

На рынке интеллектуальных камер машинного зрения представлены продукты различных производителей. Камеры серии AX конкурируют с решениями таких компаний, как Cognex со своей серией In-Sight и Keyence с серией CV-X. Каждый производитель предлагает различные комбинации характеристик и программных сред. Выбор конкретного решения зависит от требований проекта, включая необходимую вычислительную мощность, поддерживаемые фреймворки искусственного интеллекта и условия промышленной эксплуатации.

Заключение

Серия интеллектуальных камер AX от Baumer Electric представляет собой законченные вычислительные платформы, которые переносят обработку визуальных данных на периферийный уровень систем автоматизации. Сочетание промышленной надежности, открытой программной платформы и значительной вычислительной мощности для работы с алгоритмами искусственного интеллекта делает эти устройства практичным выбором для создания современных, эффективных и масштабируемых систем промышленного контроля и автоматизации.
