Baumer electric Серия IX: интегрированная система машинного зрения

Введение в систему машинного зрения Baumer electric Серия IX

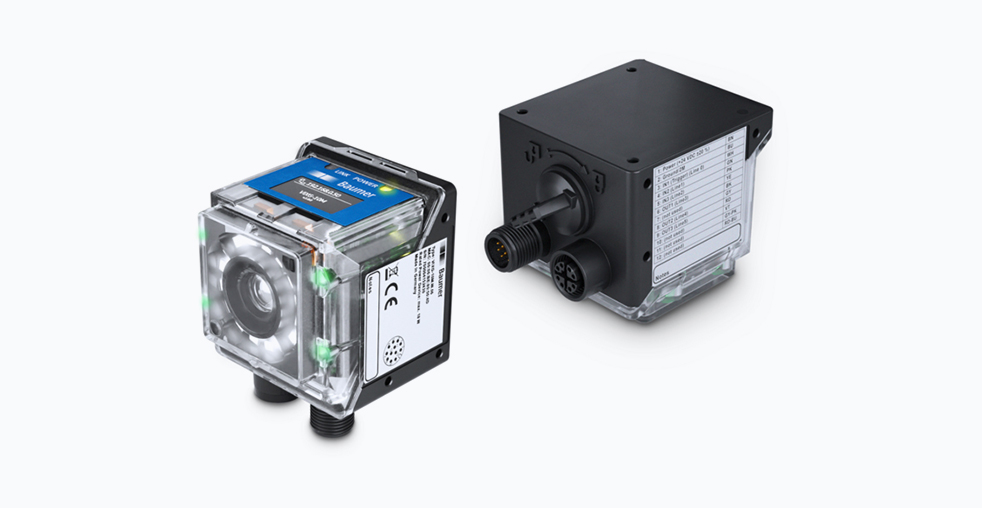

Серия IX от Baumer electric представляет собой полностью интегрированную систему машинного зрения, объединяющую в ультракомпактном корпусе камеру, объектив с автофокусом и программируемую светодиодную подсветку. Данное решение предназначено для автоматизации задач визуального контроля в промышленных условиях, где критическое значение имеют занимаемое пространство, устойчивость к внешним воздействиям и простота внедрения. Принцип действия системы основан на захвате изображения, его обработке и передаче данных через стандартный промышленный интерфейс для последующего анализа.

Архитектурные особенности и принцип построения системы

Традиционные системы машинного зрения требуют самостоятельного подбора и интеграции отдельных компонентов: камеры, объектива, осветителей, средств коммутации и защитных корпусов. Концепция Baumer IX предполагает иной подход, где все ключевые элементы предварительно интегрированы в единый моноблок. Такая архитектура исключает необходимость сложных расчетов совместимости компонентов и значительно сокращает временные затраты на проектирование и монтаж системы.

Конструктивное исполнение и защитные характеристики

Корпус устройства выполнен в соответствии со стандартом защиты IP67, что обеспечивает полную защиту от проникновения пыли и кратковременного погружения в воду. Герметичная конструкция не только предохраняет внутренние компоненты от воздействия агрессивных производственных сред, но и предотвращает случайное изменение настроек объектива, обеспечивая стабильность калибровки на протяжении всего жизненного цикла системы.

Технические компоненты и их функциональные возможности

Система оптики и фокусировки

Встроенный электромеханический автофокус позволяет дистанционно управлять фокусным расстоянием, компенсируя изменения положения объектов контроля или смену производственных рецептур. Эта функция исключает необходимость физического доступа к камере для перенастройки, что особенно востребовано в автоматизированных линиях с непрерывным циклом работы.

Программируемая система подсветки

Кольцевая светодиодная подсветка состоит из четырех независимо управляемых сегментов, что позволяет создавать различные схемы освещения для выявления дефектов на поверхностях со сложными оптическими свойствами. Пользователь может программно регулировать интенсивность каждого сегмента, создавая оптимальные условия для захвата изображения контрастных и глянцевых объектов.

Эргономика и средства индикации

Для удобства эксплуатации и диагностики система оснащена дисплеем для отображения сетевого адреса и статуса работы, а также четырьмя многоцветными светодиодами, обеспечивающими визуальный контроль состояния устройства с любого направления. В базовой комплектации предлагаются дополнительные аксессуары, включая поляризационные фильтры для подавления бликов и универсальные крепежные элементы для установки на стандартные промышленные направляющие.

Области практического применения

Пищевая и фармацевтическая промышленность

Система применяется для контроля целостности упаковки, проверки наличия и правильности нанесения маркировки, идентификации дефектов продукции. Возможность протоколирования всех изменений параметров съемки соответствует требованиям стандартов надлежащей производственной практики, что делает решение востребованным на предприятиях с строгими требованиями к отслеживаемости процессов.

Автоматизированное машиностроение и робототехника

Благодаря малым габаритным размерам система может быть интегрирована в рабочие органы промышленных роботов или установлена в ограниченном пространстве технологического оборудования для контроля правильности сборки узлов, наличия крепежных элементов и позиционирования деталей.

Многокамерные системы контроля

Компактные размеры и встроенная подсветка позволяют создавать плотные матрицы из нескольких устройств для одновременного контроля объекта с различных ракурсов. Такая конфигурация повышает надежность дефектоскопии при сохранении минимальных требований к занимаемому пространству.

Сравнительный анализ модельного ряда

Серия IX включает несколько моделей, различающихся ключевыми параметрами для работы в различных условиях. В таблице представлены обобщенные технические характеристики, характерные для данной серии.

Интеграция и программное обеспечение

Система совместима с распространенными средами разработки для машинного зрения через стандартный программный интерфейс GenICam. Поддержка протокола GigE Vision обеспечивает стабильную передачу данных по стандартным сетевым кабелям на расстояния до 100 метров. Процесс интеграции упрощен за счет автоматического определения устройства в сети и минимального количества необходимых подключений.

Заключение

Серия IX от Baumer electric представляет собой законченное решение для задач промышленного визуального контроля, где важны быстрота развертывания, устойчивость к условиям эксплуатации и компактность. Интегрированный подход к построению системы позволяет сократить этап проектирования и сосредоточиться на разработке алгоритмов анализа изображения, а не на подборе совместимых компонентов. Данное оборудование находит применение в различных отраслях промышленности, где требуется надежный и воспроизводимый результат контроля качества.
