Промышленные камеры Baumer Electric: Серия LX для машинного зрения
Введение в серию LX от Baumer Electric

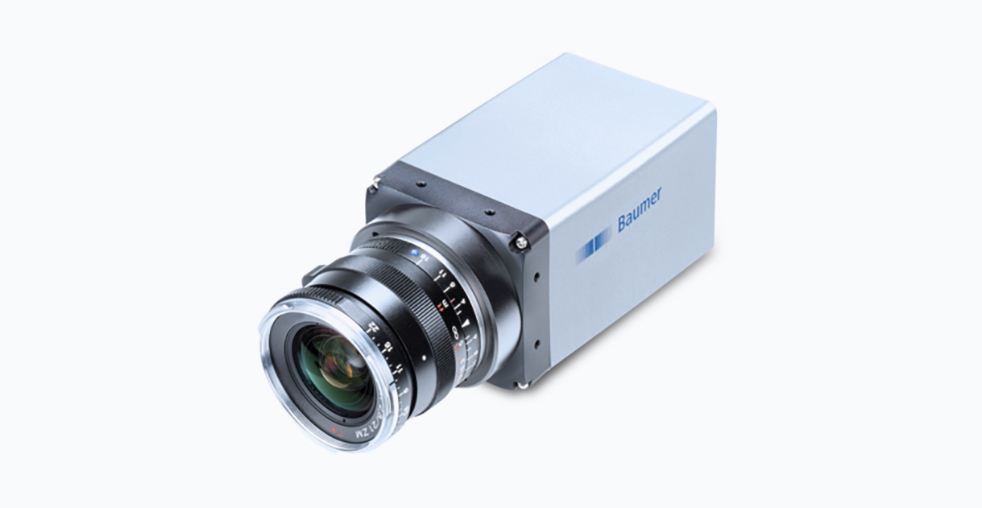

Серия LX от Baumer Electric представляет собой семейство высокоразрешающих промышленных камер машинного зрения, разработанных для точных задач автоматизированного контроля, измерений и обнаружения дефектов. Оборудование этого класса находит применение в таких областях, как производство электронных компонентов, полупроводниковая промышленность, фармацевтика и автомобилестроение, где требуется высочайшая точность и повторяемость результатов. Принцип действия камер основан на захвате изображения с помощью высококачественного КМОП-сенсора с последующей оцифровкой и передачей данных на вычислительную систему для анализа через высокоскоростные интерфейсы.
Технические характеристики и разнообразие модельного ряда
Модельный ряд серии LX отличается широким выбором разрешений, типов сенсоров и интерфейсов передачи данных, что позволяет оптимально подобрать оборудование под конкретные производственные задачи.
| Характеристика | Описание и варианты исполнения |
|---|---|
| Разрешение | Доступны модели с разрешением от 2 до 65 мегапикселей, включая популярные варианты на 5, 12, 25 и 49 Мп. |
| Тип сенсора | Используются КМОП-сенсоры с глобальным затвором от ведущих производителей: Sony Pregius, Sony Pregius S, Gpixel GMAX, ON Semiconductor PYTHON и ams CMV. |
| Интерфейсы передачи данных | Gigabit Ethernet (GigE Vision), Dual GigE, 10 GigE, Camera Link. Выбор интерфейса влияет на максимальную длину кабеля и скорость передачи данных. |
| Скорость съемки | Зависит от модели и разрешения: от десятков до 1622 кадров в секунду для моделей с низким разрешением. |
| Динамический диапазон | Высокий динамический диапазон позволяет захватывать изображения сцен с большим перепадом яркости, что критично для контроля блестящих или контрастных объектов. |
| Конструктивное исполнение | Компактный и прочный алюминиевый корпус размером 60×60×56,32 мм и массой не более 320 грамм. Степень защиты IP40. |
| Условия эксплуатации | Рабочая температура от +5 °C до +60 °C. Питание: 12-24 В постоянного тока или 36-57 В постоянного тока при использовании технологии Power over Ethernet. |
Ключевые функциональные возможности
Камеры серии LX оснащены набором продвинутых функций, которые повышают их эффективность в сложных промышленных условиях.
- Автоматические настройки экспозиции и усиления: Позволяют камере адаптироваться к изменяющимся условиям освещенности без вмешательства оператора.
- Режим расширенного динамического диапазона (HDR): Путем захвата нескольких кадров с разной экспозицией камера объединяет их в одно изображение с расширенным динамическим диапазоном, что позволяет детектировать объекты в тенях и ярко освещенных областях одновременно.
- Коррекция теней: Компенсирует неравномерность освещения и виньетирование, вызванное объективом.
- Протокол точного времени PTP (IEEE 1588): Обеспечивает синхронизацию временных меток нескольких камер в распределенной системе с микросекундной точностью.
- Режим серийной съемки: Позволяет захватывать короткие серии изображений на максимальной скорости для анализа быстропротекающих процессов.
- Несколько областей интереса: Пользователь может определить несколько зон в поле зрения камеры для считывания, что увеличивает скорость передачи данных, так как считываются только нужные участки изображения.
Сравнение с аналогами других производителей
При выборе промышленной камеры важно рассматривать предложения разных производителей. Серия LX от Baumer Electric занимает свою нишу на рынке, в то время как такие компании, как Basler, Teledyne DALSA и Cognex, предлагают продукты с схожими характеристиками.
- Basler ace: Широкий модельный ряд с интерфейсами USB3 Vision и GigE Vision. Отличается развитой экосистемой и доступностью. Камеры Baumer LX в аналогичном классе часто предлагают более широкий выбор сенсоров с глобальным затвором.
- Teledyne DALSA Genie Nano: Камеры с интерфейсом GigE Vision, известные своей надежностью. Модели Baumer LX могут предлагать более высокие разрешения в компактном корпусе.
- Cognex: Известны своими готовыми системами машинного зрения. Камеры Baumer LX являются компонентными и требуют интеграции в систему, что предоставляет большую гибкость для инженеров.
Рекомендации по интеграции и использованию
Для успешного внедрения камер серии LX в производственный процесс следует учитывать несколько ключевых аспектов.
Выбор объектива: Камеры оснащены креплением типа M58, которое совместимо с популярными стандартами F-mount, M42 и C-mount через механические адаптеры. Подбор объектива с соответствующим фокусным расстоянием, разрешением и светосилой напрямую влияет на итоговое качество изображения.
Организация питания: Для стабильной работы и минимизации электрических помех рекомендуется использовать стабилизированные источники питания. При использовании технологии Power over Ethernet необходимо убедиться, что коммутатор и кабели соответствуют стандарту и могут обеспечить требуемую мощность.
Тепловой режим: При работе в верхнем диапазоне допустимых температур или в замкнутом пространстве необходимо обеспечить эффективный отвод тепла от корпуса камеры для предотвращения перегрева и ухудшения сигнала.
Программное обеспечение: Камеры совместимы со стандартом GenICam и поддерживаются большинством популярных библиотек и сред для разработки алгоритмов машинного зрения, таких как Halcon, OpenCV, Common Vision Blox и другими.
Заключение
Серия промышленных камер LX от Baumer Electric представляет собой гибкое и технологичное решение для построения высокоточных систем машинного зрения. Широкий выбор моделей с различными сенсорами и интерфейсами, наличие продвинутых функций для обработки изображения и надежная конструкция делают это оборудование востребованным для решения сложных задач в наукоемких и высокотехнологичных отраслях промышленности.
