Базовый модуль безопасности PNOZ m B0 от Pilz

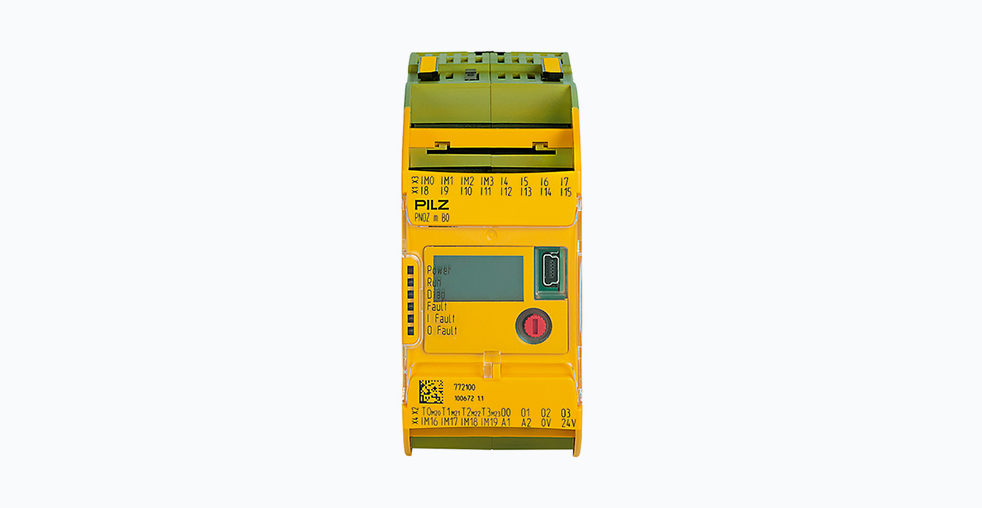

Базовый модуль PNOZ m B0 от немецкой компании Pilz является ключевым компонентом в линейке программируемых реле безопасности PNOZmulti 2. Это устройство предназначено для построения гибких и надежных систем безопасности в современных промышленных условиях, где требования к функциональной безопасности постоянно возрастают.

Конфигурируемая природа модуля позволяет инженерам и системным интеграторам создавать решения, точно соответствующие специфическим требованиям различных применений, от простых машин до сложных роботизированных комплексов.

Технические характеристики и конструктивные особенности

PNOZ m B0 отличается тщательно продуманной конструкцией и соответствует высоким промышленным стандартам. Устройство оснащено двумя независимыми источниками питания: U1 для системных нужд и U2 для питания безопасных полупроводниковых выходов. Оба источника работают от постоянного напряжения 24 В. Встроенная защита цепи питания U1 с автоматическим выключателем на 6 А обеспечивает дополнительную безопасность системы.

Модуль предоставляет 8 конфигурируемых входов/выходов, 12 цифровых входов 24 В DC, соответствующих стандарту EN 61131-2 Type 1, 4 безопасных полупроводниковых выхода с защитой от короткого замыкания и 4 выхода тестовых импульсов для диагностики подключенных устройств.

Корпус устройства выполнен из поликарбоната, что обеспечивает механическую прочность и устойчивость к типичным промышленным воздействиям. Модуль предназначен для горизонтального монтажа на стандартную DIN-рейку 35 × 7,5 или 35 × 15 мм.

Сертификация и соответствие стандартам

PNOZ m B0 обладает комплексной сертификацией, включая:

• Маркировку CE и UKCA для европейских рынков
• Сертификацию cULus Listed для североамериканского рынка
• Сертификат Евразийского соответствия (EAC)
• Сертификаты TÜV и KOSHA

Данные сертификаты подтверждают соответствие устройства международным стандартам безопасности и позволяют использовать его в различных регионах мире.

Архитектура системы и расширяемость

Ключевым преимуществом PNOZ m B0 является его модульная архитектура. Базовый модуль может быть дополнен специализированными модулями ввода/вывода и коммуникационными интерфейсами, что позволяет создавать комплексные системы безопасности без избыточности.

Система поддерживает использование цифровых модулей ввода/вывода для расширения возможностей базового блока. В устройстве реализована гальваническая развязка между полупроводниковыми выходами и системным напряжением с базовой изоляцией, что повышает общую безопасность системы.

Области применения

PNOZ m B0 находит применение в разнообразных промышленных сценариях:

• Системы аварийной остановки в производственных линиях
• Контроль доступа в опасные зоны и мониторинг защитных ограждений
• Управление безопасностью в роботизированных комплексах
• Защита машин и оборудования с повышенными требованиями к безопасности

Сравнение с другими решениями на рынке

При выборе систем безопасности важно рассматривать различные решения от ведущих производителей. Наряду с решениями от Pilz, на рынке представлены продукты таких компаний, как Siemens (серия SIMATIC), Schneider Electric (серия Modicon), и Omron (серия NX). Каждый производитель предлагает различные подходы к реализации систем безопасности, отличающиеся по архитектуре, интерфейсам подключения и инструментам конфигурирования.

Siemens предлагает интегрированные решения в рамках своей платформы TIA Portal, обеспечивающие глубокую интеграцию с системами управления. Schneider Electric делает акцент на модульности и масштабируемости своих систем. Omron предлагает комплексный подход к безопасности с развитыми диагностическими функциями.

Инструменты конфигурирования и программирование

Для программирования PNOZ m B0 используется специализированное программное обеспечение PNOZmulti Configurator, доступное в нескольких вариантах лицензирования. Программное обеспечение позволяет конфигурировать логику работы системы безопасности без необходимости традиционного программирования, используя графические элементы и стандартизированные функциональные блоки.

Практические аспекты реализации

При проектировании систем на основе PNOZ m B0 необходимо учитывать несколько важных аспектов:

• Требуются специальные коннекторы и терминаторы для подключения модулей расширения
• Доступны сменные клеммы различного типа исполнения
• Важно учитывать рабочий температурный диапазон и не допускать конденсации
• Максимальная высота над уровнем моря для эксплуатации составляет 2000 метров

Перспективы развития и интеграция

В контексте развития Индустрии 4.0 и цифровой трансформации промышленности, системы безопасности становятся неотъемлемой частью комплексных решений. PNOZ m B0, как часть экосистемы PNOZmulti 2, может интегрироваться с вышестоящими системами управления через различные промышленные сети благодаря дополнительным коммуникационным модулям, поддерживающим распространенные протоколы, включая EtherNet/IP, PROFINET и другие.

Развитие функциональных возможностей подобных устройств направлено на увеличение гибкости конфигурации, улучшение диагностических возможностей и упрощение интеграции в комплексные системы автоматизации, что соответствует общим тенденциям развития промышленных систем управления и безопасности.
