Belimo: комплексные решения для систем отопления, вентиляции и кондиционирования

Belimo – швейцарская компания, основанная в 1975 году, которая специализируется на разработке и производстве полевых устройств для систем отопления, вентиляции и кондиционирования воздуха (ОВиК). Компания занимает устойчивые позиции на мировом рынке благодаря комплексному подходу, предлагая не просто отдельные компоненты, а взаимосвязанные аппаратно-программные комплексы. Продукция Belimo охватывает ключевые аспекты управления микроклиматом: от точного регулирования потоков воздуха и жидкости до интеллектуального измерения энергии и обеспечения пожарной безопасности. Все устройства разработаны для интеграции в современные системы автоматизации зданий и соответствуют высоким стандартам надежности, энергоэффективности и простоты обслуживания.

Принцип действия продукции Belimo основан на точном электрическом управлении механическими исполнительными элементами – заслонками и клапанами. Изначальной инновацией компании стал электропривод для монтажа непосредственно на вал заслонки, что устранило необходимость в сложных переходных механизмах. Сегодня этот принцип развит в целую экосистему, где механические приводы дополнены прецизионными датчиками, сетевыми интерфейсами и цифровыми сервисами. Решения Belimo находят применение в коммерческих, общественных и промышленных зданиях – от офисов и больниц до центров обработки данных, где критически важны надежность, точность контроля и оптимизация энергопотребления.

Энергетические клапаны для учета и оптимизации

Одним из наиболее технологичных направлений в портфеле Belimo является линейка клапанов Energy Valve™. Это многофункциональные устройства, объединяющие в одном корпусе независимый от давления регулирующий клапан, ультразвуковой расходомер и датчики температуры. Основная цель такого решения – сертифицированное измерение потребляемой тепловой или холодильной мощности для точного расчета затрат и одновременное активное управление энергопотоком.

Ключевые технические особенности Energy Valve™ включают:

• Компенсация перепада давления: Клапан автоматически поддерживает заданный расход, исключая необходимость традиционной ручной гидравлической балансировки системы.
• Управление перепадом температур (ΔT): Встроенная логика непрерывно контролирует разницу температур между подающей и обратной линией. При падении ΔT ниже заданного предела клапан корректирует расход, что повышает общую эффективность работы чиллеров и котлов.
• Мониторинг гликолевых смесей: Алгоритм автоматически компенсирует влияние концентрации гликоля на показания, обеспечивая точность измерений и помогая предотвратить риск замерзания.
• Широкая связность: Устройства поддерживают все основные протоколы автоматизации зданий, включая BACnet и Modbus. Возможность прямого подключения к облачным платформам делает их источником данных для углубленного анализа и удаленного мониторинга.

Таким образом, Energy Valve™ трансформируется из простого исполнительного элемента в интеллектуальный узел, который не только выполняет команды, но и генерирует данные для оптимизации всей системы ОВиК.

Исполнительные механизмы: приводы для воздуха и жидкостей

Исполнительные механизмы составляют основу ассортимента Belimo, предлагая решения для управления как воздушными, так и жидкостными системами.

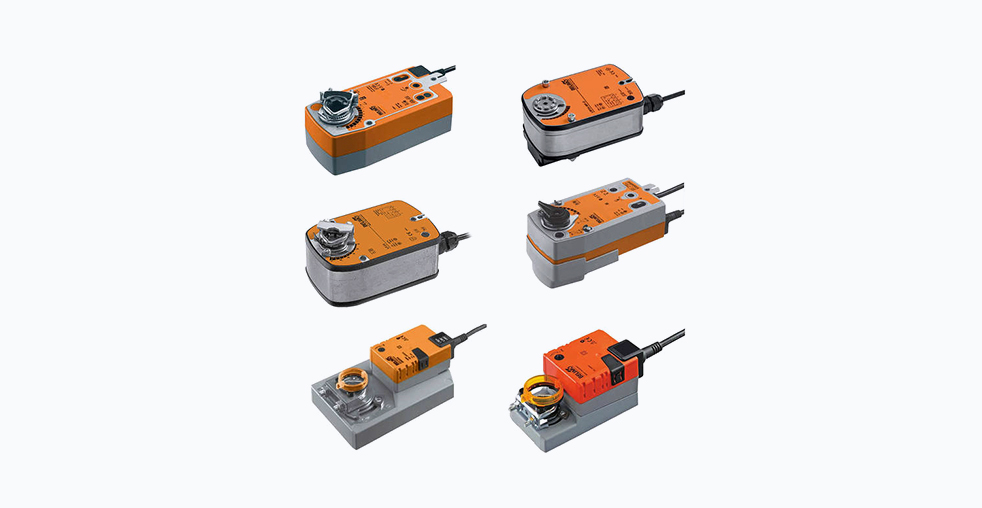

Приводы для воздушных заслонок представлены поворотными и линейными моделями. Поворотные приводы, такие как серии NM, SM или GM, отличаются широким диапазоном крутящего момента – от 1 до 160 Н·м, что позволяет подобрать модель для заслонок любого размера. Линейные приводы (серии UH, CH, LH) обеспечивают усилие от 50 до 450 Н при длине хода до 300 мм и применяются для управления лопастными заслонками, диффузорами и другими элементами, требующими прямолинейного движения. Общие для всех приводов особенности включают низкое энергопотребление в режиме удержания, высокую степень защиты корпуса (до IP66) и соответствие санитарно-гигиеническим нормам.

Приводы для жидкостных систем предназначены для работы с шаровыми кранами и дисковыми затворами. Конструкция Belimo оптимизирована для снижения рабочего крутящего момента, что позволяет использовать более компактные и энергоэффективные приводные механизмы. Особое внимание уделяется надежности уплотнений, обеспечивающих нулевую утечку в закрытом состоянии, что критически важно для систем с гликолевыми смесями.

Решения для обеспечения пожарной безопасности

В сегменте противопожарной защиты Belimo предлагает специализированные приводы для огнезадерживающих клапанов и клапанов дымоудаления. Эти устройства спроектированы для работы в экстремальных условиях и соответствуют самым строгим нормативным требованиям.

Ключевой особенностью является технология Safety Position Lock™. В случае пожара и отключения электропитания привод механически фиксирует клапан в безопасном положении (открытом или закрытом), предотвращая его смещение под воздействием высоких температур или воздушных потоков. Приводы для дымоудаления, в свою очередь, характеризуются высокой скоростью срабатывания и способностью функционировать в среде горячего задымленного воздуха. Belimo также предлагает системные решения, включающие блоки связи и управления, которые позволяют объединять противопожарные клапаны в сеть для централизованного мониторинга, регулярного автоматического тестирования и оперативного реагирования.

Цифровая экосистема и инструменты обслуживания

Для сокращения времени на монтаж, ввод в эксплуатацию и обслуживание Belimo развивает собственную цифровую экосистему. Центральным элементом является приложение Belimo Assistant 2. Оно позволяет с помощью смартфона или планшета выполнять настройку параметров, диагностику и мониторинг устройств Belimo через интерфейс NFC или непосредственно через шину управления. Функции копирования и вставки конфигурации ускоряют настройку однотипных устройств на объекте.

Еще один важный инструмент – программа RetroFIT+, включающая мобильное приложение и набор механических адаптеров. Она систематизирует процесс модернизации: инженер может отсканировать этикетку старого привода или ввести его параметры, чтобы получить рекомендацию по совместимой модели Belimo и необходимому переходнику. Это снижает риски ошибок и переводит процесс замены оборудования в плоскость стандартизированной процедуры.

Дополнительным звеном интеграции являются шлюзы, например, UK24BAC, которые обеспечивают соединение устройств с шиной MP-Bus с сетями BACnet MS/TP, облегчая модернизацию существующих систем.

Области применения и практические аспекты

Продукция Belimo ориентирована на комплексные проекты, где важна долгосрочная надежность и глубокая оптимизация. Это делает ее востребованной в нескольких ключевых сферах:

• Коммерческая и общественная недвижимость: Офисные центры, гостиницы, торговые комплексы, где необходимы точный климат-контроль, распределение затрат на энергию между арендаторами и соответствие экологическим стандартам.
• Объекты здравоохранения и образования: Больницы, лаборатории, университеты, где критически важны стабильность параметров микроклимата, качество воздуха и бесперебойность систем.
• Промышленные объекты и ЦОДы: Производственные помещения и центры обработки данных с высокими требованиями к температурному режиму, энергоэффективности и надежности систем охлаждения.
• Модернизация существующих систем (Retrofit): Благодаря таким инструментам, как RetroFIT+, и широкой совместимости приводов, решения Belimo эффективны для обновления устаревшей инфраструктуры без ее полной замены.

При выборе оборудования Belimo следует учитывать, что его основное преимущество раскрывается при использовании интегрированных возможностей, таких как компенсация давления в Energy Valve™ или сетевое управление пожарными клапанами. Для простейших задач функционал может быть избыточен. Однако для проектов, где на первый план выходят оптимизация энергопотребления, детальная аналитика и повышенные требования к безопасности, системный подход Belimo является технически и экономически обоснованным решением. Все продукты компании поддерживаются пятилетней гарантией, что подтверждает заявленную надежность.
