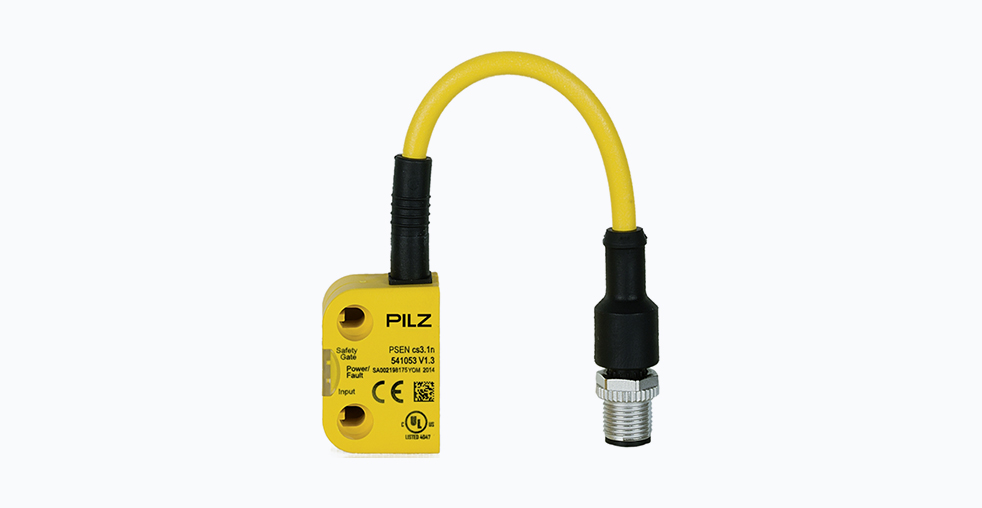

Бесконтактный выключатель безопасности PSEN cs3.1 от Pilz

PSEN cs3.1 представляет собой кодируемый бесконтактный выключатель безопасности, разработанный для защиты персонала и оборудования в автоматизированных промышленных системах. Устройство использует RFID-технологию для идентификации и обеспечивает высокий уровень безопасности без необходимости механического контакта.

Принцип работы и технологические особенности

Принцип действия датчика основан на радиочастотной идентификации. Устройство генерирует электромагнитное поле, которое взаимодействует со специальным актуатором. При попадании актуатора в зону действия датчика происходит изменение сигнала, которое обрабатывается внутренней схемой. Каждый датчик и актуатор имеют уникальный цифровой код, что исключает возможность несанкционированного доступа или подмены компонентов системы.

Кодирование соответствует уровню Low согласно стандарту ISO 14119, что обеспечивает защиту от манипуляций и предотвращает использование несовместимых исполнительных элементов. Система диагностики постоянно контролирует целостность сигнала и состояние внутренних компонентов.

Технические характеристики PSEN cs3.1

Конструктивные особенности и варианты исполнения

Линейка PSEN cs3.1 включает несколько модификаций, предназначенных для различных условий монтажа и эксплуатации:

• PSEN cs3.1n — стандартная версия с 5-контактным разъемом M12
• PSEN cs3.1p — компактная версия с 8-контактным разъемом M8
• PSEN cs3.1a — версия с интегрированным кабелем длиной 5 метров
• PSEN cs3.1b — версия с интегрированным кабелем длиной 10 метров

Габаритные размеры составляют 37 × 26 × 18 мм, что позволяет устанавливать устройство в ограниченном пространстве. Корпус изготовлен из полибутилентерефталата, обеспечивающего устойчивость к воздействию масел, охлаждающих жидкостей и химических реагентов.

Преимущества для промышленного применения

Безопасность и соответствие стандартам

Устройство соответствует категории 4 по EN ISO 13849-1 и обеспечивает уровень производительности PL e. Соответствие стандарту EN 62061 подтверждает возможность применения в системах безопасности с требованиями до SIL CL 3.

Наличие двух независимых выходов OSSD обеспечивает избыточность контроля — при отказе одного канала второй продолжает функционировать, поддерживая безопасность системы.

Эксплуатационная надежность

Бесконтактный принцип работы исключает механический износ, характерный для традиционных выключателей. Отсутствие движущихся частей повышает надежность и снижает потребность в техническом обслуживании.

Высокая степень защиты IP67 и IP69K обеспечивает работоспособность в условиях воздействия пыли, влаги, высокого давления и температуры. Устройство сохраняет функциональность при температурах от -25°C до +70°C и на высотах до 4000 метров над уровнем моря.

Гибкость установки и настройки

Возможность монтажа заподлицо с окружающей поверхностью обеспечивает защиту от механических повреждений. Для различных вариантов установки доступны актуаторы с креплением винтами или с помощью адгезивных материалов.

Расстояние срабатывания зависит от типа актуатора и обычно составляет от 2 до 4 миллиметров. Температурная стабильность рабочего расстояния обеспечивает стабильную работу в различных условиях эксплуатации.

Практические аспекты применения

Интеграция с системами управления

PSEN cs3.1 совместим с системами управления безопасности Pilz серии PNOZmulti, а также с оборудованием других производителей. Для подключения доступны различные конфигурации кабелей и соединительных элементов:

• Кабели с разъемами M12 прямой и угловой конфигурации
• Специализированные модули ввода для систем PNOZmulti
• Адаптеры для интеграции в существующие системы управления

Рекомендации по монтажу и эксплуатации

При установке необходимо учитывать несколько критически важных факторов:

1. Выбор актуатора — должны использоваться только совместимые актуаторы из серии PSEN cs3.1
2. Пространственное выравнивание — рекомендуется точная ориентация датчика и актуатора
3. Электромагнитная совместимость — кабели должны прокладываться отдельно от силовых линий

Области применения

Устройство применяется в различных отраслях промышленности:

• Робототехника — защита опасных зон промышленных и коллаборативных роботов
• Автоматизированное производство — контроль положения защитных ограждений и дверок
• Пищевая промышленность — использование в условиях повышенной влажности и частой мойки
• Обрабатывающие центры — защита зон обработки на станках и прессовом оборудовании

Сравнительный анализ с аналогичными устройствами

Сравнение PSEN cs3.1 с другими кодируемыми датчиками безопасности показывает его конкурентные преимущества и особенности:

Каждое из устройств имеет специфические особенности, делающие его оптимальным для определенных применений. PSEN cs3.1 выделяется сочетанием компактности, высокой степени защиты и универсальности применения.

Заключение

PSEN cs3.1 представляет собой технологичное решение для обеспечения безопасности в промышленных автоматизированных системах. Соответствие международным стандартам, надежная конструкция и гибкость конфигурации делают его подходящим выбором для современных производственных предприятий.

Устройство демонстрирует высокую эффективность в различных отраслях промышленности, обеспечивая защиту персонала и оборудования при минимизации затрат на техническое обслуживание. Для инженеров, проектирующих системы безопасности, PSEN cs3.1 предлагает сбалансированное сочетание производительности, надежности и функциональности.
