Безопасные реле PNOZ X2 от Pilz: технические характеристики и применение

Эволюция реле безопасности: архитектура и применение семейства PNOZ X2
В современных промышленных системах, где высокая производительность сочетается с повышенными рисками, требования к функциональной безопасности оборудования достигли исключительного уровня. Семейство безопасных реле PNOZ X2 от компании Pilz представляет собой стратегически важный элемент в архитектуре управления промышленной безопасностью. Модельный ряд, включающий модификации PNOZ X2.1, X2.7P и X2.8P, предлагает инженерам и проектировщикам сочетание гибкости, надежности и компактности, отвечая строгим международным стандартам.
Технические характеристики и архитектура

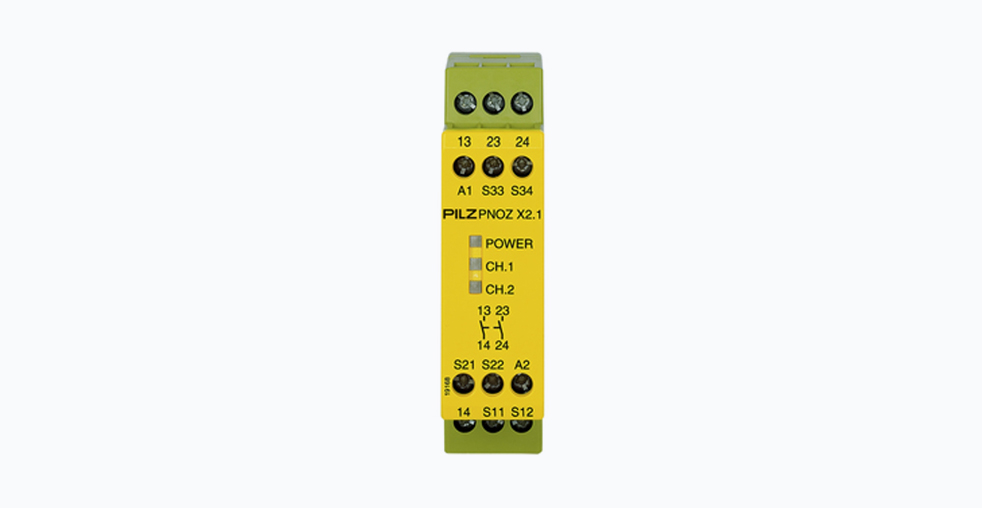

Основой семейства PNOZ X2 является гибкость параметров питания. Базовая модель PNOZ X2.1 работает от напряжения 24 В переменного или постоянного тока, что обеспечивает универсальность подключения. Модификация PNOZ X2.8P расширяет этот диапазон, поддерживая напряжение от 24 до 240 В переменного и постоянного тока, что позволяет интегрировать реле в системы с различными уровнями напряжения без применения дополнительных преобразователей.
Силовые характеристики реле включают максимальный ток до 6 А для активной нагрузки при напряжении 240 В переменного тока и 24 В постоянного тока. Для работы с индуктивной нагрузкой, такой как катушки контакторов и соленоиды, реле обеспечивает коммутационную способность до 5 А при 230 В переменного тока и 24 В постоянного тока.
Ключевой особенностью семейства является компактная конструкция. При ширине всего 22,5 мм эти реле позволяют существенно экономить пространство в монтажных шкафах, что критически важно в условиях высокой плотности компоновки. Монтаж всех устройств осуществляется на стандартную DIN-рейку шириной 35 мм, что упрощает установку и обслуживание.
В зависимости от модели, применяются разные типы клемм: интегрированные винтовые клеммы у модели PNOZ X2.1 или съемные plug-in винтовые клеммы у моделей PNOZ X2.7P и X2.8P. Съемные клеммы значительно сокращают время замены устройства, так как позволяют быстро отсоединить реле, не демонтируя проводку.
Семейство PNOZ X2 демонстрирует стабильную производительность в широком диапазоне условий. Рабочая температура для стандартных моделей варьируется от -10°C до +55°C, в то время как специальные версии, такие как PNOZ X2.7P, расширяют нижний предел до -35°C. Это допускает использование реле в неотапливаемых производственных помещениях и регионах с суровым климатом. Уровень защиты корпуса IP40 обеспечивает надежную работу в условиях повышенной запыленности, характерной для промышленных объектов.
Функциональные возможности и применение
PNOZ X2 предлагает расширенные функции мониторинга, выходящие за рамки базовых реле безопасности. Устройства осуществляют двухканальный мониторинг входных цепей с детектированием коротких замыканий между контактами, что является обязательным требованием для обеспечения высшей категории безопасности Performance Level e согласно ISO 13849-1 или уровня SIL 3 согласно IEC 62061.
Реле поддерживают различные режимы запуска: автоматический и ручной сброс с контролем состояния. Это позволяет гибко настраивать поведение системы безопасности после устранения аварийной ситуации в соответствии с требованиями технологического процесса.
Семейство PNOZ X2 предназначено для мониторинга широкого спектра устройств безопасности:
- Аварийные остановы: Мониторинг кнопок аварийного останова категории 0.
- Защитные ограждения: Контроль положения защитных кожухов и дверей с помощью концевых выключателей безопасности.
- Оптоэлектронные устройства: Интеграция защитных световых барьеров.
- Двуручное управление: Обеспечение безопасной работы с оборудованием, требующим двухручного управления.
Благодаря гибкой архитектуре, PNOZ X2 применяется в различных отраслях, включая автомобилестроение, упаковочное и роботизированное оборудование, а также тяжелое машиностроение.
Сравнительный анализ моделей семейства PNOZ X2
Для наглядности ключевые различия между популярными моделями представлены в таблице.
Модель | Напряжение питания | Выходы безопасности | Дополнительные выходы | Тип клемм | Диапазон температур |
---|---|---|---|---|---|
PNOZ X2.1 | 24 В AC/DC | 2 НО | — | Встроенные винтовые | -10°C … +55°C |
PNOZ X2.7P | 24 В AC/DC | 3 НО | 1 НЗ | Съемные винтовые | -35°C … +55°C |
PNOZ X2.8P | 24-240 В AC/DC | 3 НО | 1 НЗ | Съемные винтовые | -10°C … +55°C |
Практические аспекты выбора и применения
Выбор конкретной модели зависит от технических требований применения. Модель PNOZ X2.1 оптимальна для базовых задач, где требуется мониторинг одного или двух датчиков безопасности. Модель PNOZ X2.7P подходит для более сложных применений, где необходимы три выхода безопасности и один вспомогательный выход, а также работа при низких температурах. Модель PNOZ X2.8P является наиболее универсальным решением с расширенным диапазоном питания и повышенной коммутационной способностью.
При проектировании системы важно учитывать не только тип подключаемых датчиков, но и необходимую категорию безопасности, условия окружающей среды и требования к диагностике. Для обеспечения оптимальной работы рекомендуется обеспечивать достаточный воздушный зазор вокруг устройства для теплоотвода, использовать указанный в документации момент затяжки для винтовых клемм, а также проводить регулярный визуальный осмотр на наличие повреждений.
Совместимость и соответствие стандартам
Одним из значимых преимуществ семейства PNOZ X2 является его совместимость с другими продуктами Pilz, что позволяет формировать комплексные системы безопасности. Это включает в себя интеграцию с программируемыми контроллерами безопасности, системами визуализации и сенсорами.
Семейство PNOZ X2 обладает комплексным набором международных сертификатов и одобрений, включая CE, cULus, TÜV, CCC, UKCA и EAC. Устройства соответствуют ключевым стандартам безопасности, включая EN ISO 13849-1, EN IEC 62061 и EN 60947-5-1. Такое соответствие гарантирует, что системы на основе PNOZ X2 могут достигать высших уровней обеспечения безопасности.
Семейство безопасных реле PNOZ X2 сочетает проверенную надежность электромеханических компонентов с современными функциями мониторинга и диагностики. Эти устройства предлагают проектировщикам эффективный инструмент для создания соответствующих стандартам систем безопасности. Гибкость, надежность и простота использования обеспечивают этому семейству продуктов ключевую роль в защите персонала и оборудования на промышленных объектах.
